V821 硬件設計指南

文檔簡介?

本文檔主要介紹V821芯片在IPC/門鎖應用方案設計中的原理圖和PCB設計要點以及細則，旨在指導客戶設計，提高產品設計的可靠性以及降低產品的設計成本，保證設計質量，幫助客戶縮短產品量產周期。同時請使用全志科技發布的核心模塊的模板，保證產品的性能和可靠性。

原理圖設計?

方案概述?

V821芯片介紹?

V821是一顆面向智能視覺領域推出的新一代高性能、低功耗的處理器SoC，可廣泛用于電池門鈴、智能門鎖、智能考勤門禁、網絡攝像頭等智能化升級相關行業。

• V821集成RSIC-V大核CPU0 @1.2GHz&小核CPU1@600MHz。
• V821內置16-bit DDR2 最高速率533MHz（528M@24MHz晶體，520M@40MHz晶體），能夠滿足多種應用算力及帶寬需求。
• 內置全志最新一代 Smart 視頻引擎，最大支持2M@25fps H.265編碼和2M@60fps JPEG編解碼，采用全新一代高性能 ISP 圖像處理器，在2D降噪、3D降噪、HDR、邊緣增強等各方面達到業內主流水平，可為客戶提供專業級圖像質量。
• 支持DVP以及2-lane MIPI CSI（可拆分為2套1lane）豐富的視頻輸入接口，最大可支持3路（2*1LAN+DVP）攝像輸入。
• 支持 8bit Serial RGB & 8bit MCU & DBI 輸出接口，滿足各類AI視覺產品顯示需求；
• 集成 IR-CUT 以及豐富的外設接口 3xTWI/4xUART/SDIO2.0/3xSPI/3xGPADC/USB2.0/I2S/DMIC 等，極大地提高了產品擴展能力。
• 全志配套提供穩定、易用的 Linux SDK 和軟硬件參考設計，簡化系統方案設計，降低BOM成本，能夠支撐客戶如IPC/門鎖等產品快速量產。

V821方案介紹?

V821芯片方案系統框圖，如圖所示

IPC/門鎖方案主要包括主芯片電路，攝像頭電路、顯示電路、Wi-Fi電路、音頻電路、存儲電路以及電源系統。V821硬件系統組成說明如下表所示：

小系統設計電路

V821 CPU小系統包括時鐘系統，系統配置PIN和DEBUG部分組成。

時鐘系統信號PIN說明

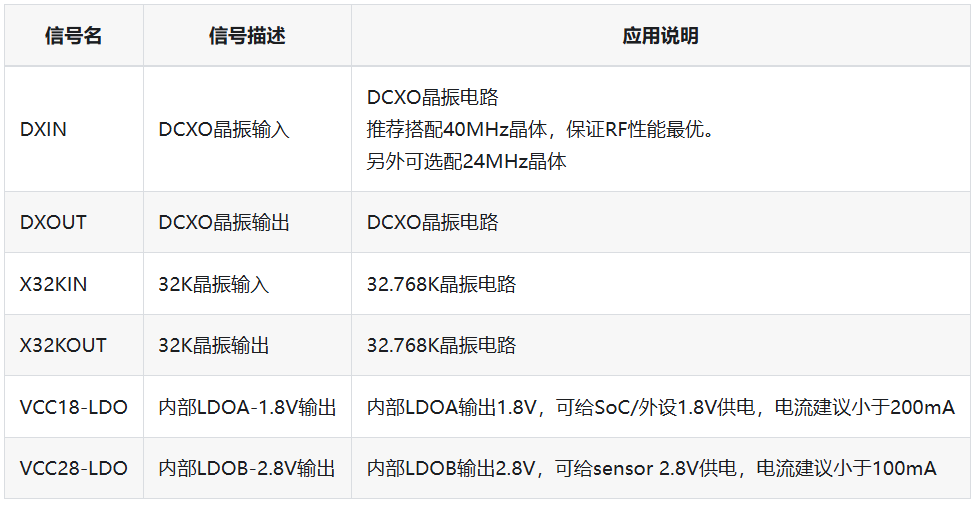

V821 硬件系統包含DCXO/32K 兩個時鐘，對應時鐘信號和對應電源說明如下表所示。

小系統配置PIN說明

信號名	信號說明	應用說明
PC8(BOOT-SEL0)	啟動介質配置（內部默認上拉，上拉電阻為15K）	BOOT_SEL[1:0]： 00： SPI0_NAND > NOR_Quad_SPI(PC6—PC11) > NOR_Dual_SPI(PC8—PC11) > NOR_Standard_SPI(PC8—PC11) > SDC1(PD1—PD6) > USB 01： NOR_Quad_SPI(PC6—PC11) > NOR_Dual_SPI(PC8—PC11) > NOR_Standard_SPI(PC8—PC11) > SPI0_NAND > SDC1(PD1—PD6) > USB 10： SDC0(PC0—PC5) > SPI0_NAND(PC0—PC5) > NOR_Quad_SPI (PC6—PC11)> NOR_Dual_SPI(PC8—PC11) > NOR_Standard_SPI(PC8—PC11) > SDC1(PD1—PD6) > USB 11（默認）： SDC0(PC0—PC5) >NOR_Quad_SPI(PC6—PC11) > NOR_Dual_SPI(PC8—PC11) > NOR_Standard_SPI(PC8—PC11) > SPI0_NAND > SDC0(PC6—PC11) > SDC1(PD1—PD6) > USB
PC11(BOOT-SEL1)	啟動介質配置（內部默認上拉，上拉電阻為15K）
JTAG-SEL	JTAG 配置	1: 軟件可選擇JTAG功能從PC（Default）或PD口出 0: 強制JTAG功能從PC口出
FEL	燒寫程序升級PIN	上電低電平進入燒寫模式，開發量產燒寫時用到
TEST	IC 測試模式PIN	浮空
PMC	PMC_EN0	時序控制信號
	PMC_EN1	時序控制信號(電池版本)
	PMC_EN2	時序控制信號(電池版本)

• 用戶需要根據啟動介質類型正確配置啟動方式，BOOT-SEL PIN IO初始為內部PULL-UP上拉，通過外接4.7K電阻到地為低電平。
• TEST，實際應用浮空處理，禁止引出一段浮空走線。
• FEL/GPADC模塊信號接按鍵時要接1nF去抖動電容，請勿刪除或者更改為其他容值。
• LDOA 輸出1.8V，可以給SoC 1.8V 供電，也可給外設供電，供電能力限制在200mA以內，若有任何疑問請聯系全志FAE。
• LDOB 輸出2.8V，可以給SoC 2.8V 供電，也可給外設供電，供電能力限制在100mA以內，若有任何疑問請聯系全志FAE。

時鐘電路?

主時鐘電路

V821M2-WXX/L2-WXX芯片由于內置Wi-Fi，所以默認使用40M晶振，保證RF性能最優。另外可選配24M晶振。

• DCXO模塊的使用方案必須參照標案原理圖進行設計。
• 外掛匹配電容大小根據晶振規格和PCB而定，要求匹配電容+SoC PIN電容+板級雜散電容總值等于晶振規格要求的負載電容大小,目前推薦晶振負載電容15PF，匹配電容10PF。
• 串接0R電阻需要預留，可能會用于后期調試振蕩幅度（默認不需要調）。
• 系統時鐘還可以直接由外部的晶振電路產生時鐘，通過XOUT腳輸入（僅作為調試用）。

RTC時鐘電路

芯片內置RTC模塊，對RTC時間精度要求高場景需要外掛32.768K晶振振蕩器與內部反饋電路組成時鐘發生電路。設計建議如下：

• SoC內置的RTC模塊帶有校準功能，為確保每天時鐘誤差不超過一秒，建議使用32.768KHZ±20PPM晶振。
• 外掛匹配電容大小根據晶振規格和PCB而定，要求匹配電容+板級雜散電容總值等于晶振規格要求的負載電容大小，目前推薦晶振負載電容為12.5pF，外掛匹配電容為18pF，防止低溫不起振。
• X32KIN/X32KOUT之間并接的預留電阻，必須保留，用于對頻率微調。

電源系統設計?

V821 電源系統架構介紹?

V821電源供電系統主要由DCDC/LDO組成。

V821方案電源設計說明如下：

• 為確保V821部分模塊在BOOT階段要求上電的需求，請不要改變各路電源所使用的LDO和DCDC。
• 電源POWER TREE 設計按照標案默認分配進行設計，避免因電源改動增加產品部分場景功耗，同時也增加軟件適配工作量。
• 對于合并在一起供電的部分SoC 模塊電源，已經經過系統驗證測試，不能隨意更換搭配，避免導致系統不穩定，如VCC-3V3 等。
• DCDC1/DCDC2/DCDC3電感參考值為：感量為2.2uH，要求此路最大電流不超過電感飽和電流的80%，直流電阻小于100毫歐。
• DCDC3(VCC-DRAM) 給DDR供電，初始上電值為1.5V，由硬件根據調節反饋電阻值輸出1.5V/1.8V。
• VBAT可直接給VBAT_RTC供電，參考設計只是預留LDO1給VBAT_RTC 供電，默認為常供電狀態。
• V821系統復位信號AP-RESET由內部復位產生。
• VCC-PL有1.8V 和3.3V 兩種電壓，PL0、PL1固定電平1.8V，P2-PL7默認電平3.3V，可配置為1.8V。
• V821自帶一LDOA-1.8V(3.3V轉1.8V)，LDOA可以給系統1.8V 供電，但不建議超過200mA，設計時請預留外掛LDO2-1.8V，根據產品實測發熱情況確定是否使用LDOA。
• V821自帶一LDOB-2.8V(3.3V轉2.8V)，LDOB主要給攝像頭SENSOR 2.8V 供電，但不建議超過100mA，設計時請預留外掛LDO4-2.8V，根據產品實測發熱情況確定是否使用LDOB。

V821 上下電時序介紹?

V821 (SoC帶PMC)上電時序描述如下：

• VCC-DRAM,VBAT_RTC,VCC33-PMU&VCC33-PC可一上電；
• 其他電源需等到VDD_SYS穩定之后上電，VCC18_RTC不晚于VCC_DRAM上電；

各路電源上電步驟如表所示。

電源	電壓	上電步驟
VCC_DRAM	1.5V/1.8V	1
VBAT_RTC	3.3V~4.2V	1
VCC33-PMU&VCC33-PC	3.3V	1
VCC18-RTC，VCC-DCXO	1.8V	2
VDD-SYS	0.9V	3
40M or 24M CLK	-	4
VCC18-LDO	1.8V	5

V821上電時序要求如下圖所示。

Parameters	Description	Min	Typ	Max	Unit
T0	Delay from VBAT-RTC/VCC33-PMU start ramp-up to VCC18-RTC/VCC-DCXO stable	80	-	-	us
T1	Delay from VCC18-RTC/VCC-DCXO stable to PMC-EN0 enabled	2.5	-	3.5	ms
T2	Delay from VDD-SYS stable to DCXO stable	0	-	-	ms
T3	Delay from VDD-SYS stable to VCC18-LDO start ramp-up	25.0	-	35.0	ms
T4	VCC18-LDO settle time	50	-	150	us

V821下電時序描述如下：

• SoC接收到下電指令后，SoC拉低內部Reset信號，其他電源域同時下電，每路電的下降時間由電源的負載決定。

V821 下電時序要求如下圖所示

SoC端電源質量要求?

V821 SoC 端電源精度和紋波噪聲要求如下表所示。

序號	電源名稱	電壓精度	紋波要求	噪聲要求
1	AVCC	1.8V± 2%	<1.5%	<2.5%
3	VCC33-USB	3.3V± 10%	<5%	<10%
4	VCC18-MCSI/VCC18-PA	1.8V± 5%	<1.5%	<2.5%
5	VBAT-RTC	3.3~4.2V	<5%	<10%
6	VCC33-RF	3.3V± 10%	<5%	<10%
7	VCC15-ANA	1.5V± 5%1.8V± 5%	<5%	<10%
8	VCC15-TX	1.5V± 5%1.8V± 5%	<5%	<10%
9	VCC33-PC/VCC33-PD	3.3V± 10%	<5%	<10%
10	VDD-SYS	0.9~1V	<5%	<5%
11	VCC-DRAM	1.5V± 5%1.8V± 5%	<100mV	<100mV

V821 SoC 電源電容設計?

V821 SoC 端各電源建議容值如下：

• 系統SYS包含了ISP/VE/NNA模塊，采用獨立電源域供電，一般不進行調壓，VDD-SYS至少要有一個10uF以上的電容靠近SoC正下方放置，VDD-SYS紋波噪聲嚴格控制在80mV以內，并保證電壓不低于頻率要求的最低電壓值，具體參照《CPU頻率電壓對應表》。
• VBAT-RTC電源外掛100nF電容，VCC18-RTC（內部LDO轉化而來給晶振供電的電源）電源外掛1uF電容，靠引腳放置；
• VCC18-MCS&VCC-PA電源外掛100nF電容，靠引腳放置；
• VCC33-PC/VCC33-PD電源外掛10uF電容，靠引腳放置；
• VCC33-USB等GPIO電源外掛100nF電容，靠引腳放置；
• VCC-RF電源外掛100nF電容，VCC15-ANA/VCC15-TX電源外掛1uF電容，靠引腳放置；
• AVCC等電容參照音頻電路設計章節。
• LDOA 電源輸出需要外掛2.2uF電容，靠引腳放置，若實際方案中未使用此LDOA，則電容可NC。
• LDOB 電源輸出需要外掛10uF、2.2uF和100nF電容，靠引腳放置，若實際方案中未使用此LDOB，則電容可NC。

SYS電源推薦電容組合如圖所示。

FLASH設計?

V821 支持SPI/eMMC，當使用不同介質時，需要正確配置BOOT-SEL，具體參照系統配置章節。

SPI設計說明如下：

信號名	內置上下拉	應用說明
SPI-MISO	NA	直連
SPI-MOSI	NA	直連
SPI-CLK	NA	在SoC端串接33R電阻
SPI-CS	內置15K上拉	直連，外部預留上拉電阻到VCC33-PC，默認使用內部上拉
SPI-WP	內置15K上拉	直連，外部預留上拉電阻到VCC33-PC，默認使用內部上拉
SPI-HOLD	內置15K上拉	直連，外部預留上拉電阻到VCC33-PC，默認使用內部上拉

SPI參考設計見圖所示。

EMMC設計說明如下：

• 如果使用eMMC 5.0 及5.0以上的片子，則eMMC的PIN T5和H6需要通過0R電阻到地，V821 芯片集成了eMMC-DS 下拉電阻，eMMC-DS信號線下拉電阻可NC處理。而其他非eMMC5.0/5.1的片子，則eMMC的PIN T5和H6 R5的下拉電阻需要NC。具體可參照eMMC datasheet作處理。

EMMC 上下拉匹配設計推薦如表所示。

信號名	內置上下拉	應用說明
eMMC-D[0:3]	NA	直連
eMMC-CLK	NA	在SoC端串接33R電阻
eMMC-CMD	內置15K上拉	直連，外部預留上拉電阻到VCC33-PC，默認使用內部上拉
eMMC-RST	內置15K上拉	直連，外部預留上拉電阻到VCC33-PC，默認使用內部上拉
eMMC-DS	內置15K下拉	直連，外部預留下拉電阻到地，默認使用內部下拉

eMMC參考設計見圖所示。

SD Card 電路設計?

V821 PC 口支持 SD2.0 協議。

• 電路設計建議如下：
  • CMD信號內部可以通過15K電阻上拉到PF口電壓，也可使用外部上拉電阻。
  • SDC0-DET卡檢測信號可以使用內部15K電阻上拉，也可使用外部上拉電阻。
• 卡檢測也可以用SDC0-D3的下拉1MR電阻作為卡檢測。
• CLK信號串接33R電阻，若CLK上并接電容，容值不能超過5pF。
• VCC-CARD 建議使用CMOS開關控制電路，避免插入壞卡時將系統電源拉低，同時遇到靜電問題時可執行Card掉電復位功能，開關電路后級建議加上對地10K泄放電阻，軟件控制card掉電時需保持200mS以上。如果為了降低產品成本，建議改為串接1R~2.2R電阻。
• CMD/CLK及DATA線上并接的TVS，根據實際情況選擇是否需要貼片，TVS容值不宜超過10pF。
• 卡檢測SDC0-DET信號串接1K電阻，提高ESD性能。

CARD IO 供電SoC內部實現的參考設計如圖所示。

USB電路設計?

V821有1套USB接口，USB0具有OTG功能，在產品功能定義上需要注意區別。

• V821 SoC USB 的USB 模塊有兩路供電，分別為VCC-USB 和VDD09-USB，供電說明如下：
• 超級待機需要支持USB 喚醒時，VCC33-USB和VDD-SYS 供電不能關閉，VCC33-USB采用DCDC1-3V3供電，VDD-SYS采用DCDC2-0V9供電，此時USB-5V 也不能關閉。具體參照標案設計。
• USB0座子上的ID 信號為OTG 檢測信號，需要增加上拉電阻到對應IO電壓。若ID檢測為低，則主控識別為USB外設接入，USB0工作為Host模式。反之USB0工作在Device模式。
• ID信號到SoC端的GPIO 串接1K~1.5K電阻提升ESD性能。
• D+/D-信號線為高速信號線，并接的TVS要求低容值，否則影響數據傳輸，以小于4pF為宜。
• USB電源限流器件EN使能管腳加下拉電阻，默認關閉，只有作為HOST，為外部設備供電時才打開。

USB推薦電路如圖所示。

顯示屏電路設計?

V821支持Serial RGB/I8080（僅V821L2-WXX支持RGB/I8080）、SPI屏接口，設計建議如下：

• 產品設計時請根據具體的LCD規格選用相關的參考電路設計，RGB 接口供電按照屏規格參數進行調整。
• LCD的IO電壓與AP端的控制IO電壓是否一致，若不一致，注意做電平匹配處理，如LCD-RST 信號。
• RGB接口的數據線和控制線上串接33R電阻，LCD-CLK串接33R電阻，靠近SoC擺放，并且預留對地電容，靠近接口擺放，減少信號反射，方便解決EMI問題。
• RGB接口LCD-RST信號建議預留對1nf電容，靠近接口擺放。
• LED背光電路中肖特基二極管建議選擇反向擊穿電壓比背光IC OVP電壓大的，這樣可以避免出現在未接屏負載下燒壞二極管的現象。
• LED背光電路中輸出電容的耐壓值要大于背光IC OVP電壓，推薦選用耐壓值為50V的濾波電容。
• 推薦使用一個LCD-PWM信號接背光IC（EN管腳支持PWM調節）實現背光亮度調節和開關屏。PWM頻率建議20Khz以上推薦50Khz（避開音頻頻率），LED背光IC的EN腳，需要加下拉電阻，防止上電過程中IO有毛刺出現屏閃現象。
• 背光IC 的FB 端對地的限流電阻選用1%精度的電阻，封裝的選用需滿足電路的功率需求。

RGB背光電路參考設計如圖所示。

RGB Serial RGB/CPU屏各種類型接口 mapping 關系如圖所示。

8/9/16 bit CPU屏接法說明如表所示。

SoC PIN	SRGB	16bit-CPU（不帶TE）	9bit-CPU（不帶TE）	8bit-CPU（不帶TE）	16bit-CPU（帶TE）	9bit-CPU（帶TE）	8bit-CPU（帶TE）
LCD-VSYNC	LCD-VSYNC	LCD-CS	LCD-CS	LCD-CS	TE	TE	TE
LCD-HSYNC	LCD-HSYNC	LCD-RD	LCD-RD	LCD-RD	LCD-RD	LCD-RD	LCD-RD
LCD-CLK	LCD-DCLK	LCD-WR	LCD-WR	LCD-WR	LCD-WR	LCD-WR	LCD-WR
LCD-DE	LCD-DE	LCD-RS	LCD-RS	LCD-RS	LCD-RS	LCD-RS	LCD-RS
GPIO	/	/	/	/	CS	CS	CS
LCD-PWM	LCD-PWM	LCD-PWM	LCD-PWM	LCD-PWM	LCD-PWM	LCD-PWM	LCD-PWM
LCD-RST	LCD-RST	LCD-RST	LCD-RST	LCD-RST	LCD-RST	LCD-RST	LCD-RST

8bit 帶TE信號CPU 屏參考設計如圖所示。

SPI屏支持以下幾種模式：

3線1 Data	3線2 Data	4線1 Data	4線2 Data	2 Data Lane
DBI-CSX	DBI-CSX	DBI-CSX	DBI-CSX	DBI-CSX
/	/	DBI-DCX	DBI-DCX	/
DBI-SCLK	DBI-SCLK	DBI-SCLK	DBI-SCLK	DBI-SCLK
DBI-SDA	DBI-SDO	DBI-SDA	DBI-SDO	DBI-SDA
/	DBI-SDI	/	DBI-SDI	WRX
DBI-TE	DBI-TE	DBI-TE	DBI-TE	DBI-TE

DBI接口與SPI1復用關系：

DBI	SPI
DBI-CSX	SPI1-CS
DBI-SCLK	SPI1-CLK
DBI-SDO/SDA	SPI1-MOSI
DBI-SDI(WRX)/TE/DCX	SPI1-MISO
DBI-DCX/WRX	SPI1-HOLD
DBI-TE	SPI1-WP

觸摸屏電路設計?

觸摸屏設計要點如下：

• 使用V821芯片的TWI1與觸摸屏進行通訊，此套TWI不建議與其他設備通訊。
• TWI上拉到VCC-IO，CTP-INT/CTP-RST 上拉到VCC33-PD。
• 注意確認觸摸屏上的RESET信號上是否有對地1nf~100nf電容，若無電容，則觸摸屏靜電可能會比較差。

攝像頭電路設計?

V821支持一套MIPI-CSI 2lane 接口（支持拆分2套1lane MIPI-CSI接口）和1套并口CSI，其中MIPI-CSI從PA口引出，并口CSI從PD口引出，通過專用轉接子板可支持雙目攝像頭輸入。

并口CSI設計注意事項如下：

• 注意根據SENSOR 的IO電平確定VCC-PA 的電壓。
• 其他Sensor控制信號，如TWI/RESET/PWRDN等，建議使用PA口。當使用其他IO口時，主要電平匹配，當電平不一致時，需加電阻分壓或者電平轉換電路。
• MCLK 建議靠近座子端預留NC 電容，靠近SoC 端串接33R 電阻，用于降低時鐘信號的EMI。
• SENSOR端的PCLK靠近SENSOR端預留NC電容，串接33R電阻，用于降低時鐘信號的EMI。
• 為提升系統ESD性能，建議在sensor端的復位信號上預留100nF電容位置，靠近Sensor擺放。
• 攝像頭TWI要加上拉電阻，注意檢查是否有復用到其他IO，例如并口用了PA口的TWI0，則PC口的TWI0不能使用。
• 使用PD口作為并口CSI時，同上。

并口CSI參考設計如圖所示。

MIPI-CSI 設計注意事項如下：

• Sensor控制信號，如TWI/RESET/PWRDN等，建議使用PA口，采用1.8V供電，當使用其他IO口時，主要電平匹配，當電平不一致時，需加電阻分壓或者電平轉換電路。
• MCLK 建議靠近座子端預留NC 電容，靠近SoC 端串接33R 電阻，用于降低時鐘信號的EMI 輻射。
• 攝像頭TWI要加上拉電阻，注意檢查是否有復用到其他IO，例如并口用了PA口的TWI0，則PD口的TWI0則不能使用。
• MIPI-CSI 支持2lane 拆分2*1lane，使用參考標案原理圖設計。

MIPI CSI參考設計如圖所示。

音頻電路設計?

V821 Audio Codec音頻設計建議如下：

• AVCC對地電容為2.2uF，VRA1對地電容為470nF，這些值不得隨意更改。
• AVCC/VRA1/AGND通過0R電阻單點到地。

SoC音頻電源部分設計如圖所示。

• MIC的電路設計使用類差分設計方案，為保證音頻詩音質量，請勿修改該設計。
• MIC的偏置電阻需要根據MIC 的規格進行匹配，為了給MIC 輸出信號提供一個正負半周最大動態范圍，盡量保障MIC的輸出端直流電壓等于偏置電壓MBIAS的一半。
• MIC輸入端到SoC之間建議預留0R電阻方便debug ESD，阻值范圍建議2.2R~5.1R，根據ESD測試結果確定所加電阻阻值。

MIC參考設計如圖所示。

• V821支持單喇叭輸出，差分輸出方式將功放默認接到LINEOUTP/N信號上， 同時將功放使能信號默認下拉電阻到地，避免上下電喇叭異響。功放設計時，注意反饋電阻的選用，反饋電阻的選用需參照功放的規格書，避免放大系數過大導致聲音失真。
• 喇叭供電建議增加1R電阻提高ESD性能，同時將Audio PA與AGND連接降低其它因素干擾音頻信號。

LINEOUT 作為SPEAKER差分輸出電路如圖所示。

• V821支持一套I2S接口，使用時注意SoC端DATA IN/OUT反接，即I2S-DIN接外設的DOUT如BT-PCM-OUT， I2S-DOUT接外設的DIN如BT-PCM-DIN。

ADC電路設計?

V821芯片支持3套GPADC接口，采樣位數為12-bit，有效位為8-bit，最大采樣率為1Mhz，可以用來做按鍵功能和檢測電池電壓功能，耐壓為1.8V。

ADC 設計建議如下：

• 按鍵分壓電阻，請使用推薦的阻值，推薦使用1%精度電阻。添加按鍵時保證按鍵按下后，GPADC網絡電壓范圍為0~1.8V，檢測精度為0.12V，即兩按鍵間壓差為0.12V以上。
• GPADC 按鍵鍵數選擇，根據產品需要進行增加或者刪減。如果不需要按鍵，若考慮SDK 兼容，則GPADC 必須加51K 上拉電阻到AVCC，否則GPADC0可以floating。
• GPADC作為對外接口如按鍵使用時，接口到主控端需串接K級電阻。
• RESET、POWER 按鍵請根據產品需求進行刪減。
• UBOOT 按鍵為硬件觸發燒寫程序按鍵，請根據產品需求決定是否預留。
• 全志燒寫程序的方式有兩種，請務必保證其中一種燒寫更新固件方案，避免機器程序被破壞后無法軟件燒錄的情況。
  • UBOOT按鍵通過USB口燒寫固件；
  • PC口 CARD固件升級方式；

按鍵推薦電路如圖所示。

• AXP2601作為電池電量檢測功能使用，若不使用該電量計，可以采用分壓電阻電路，電阻阻值不得隨意更改。

ADC電池電量檢測推薦電路如圖所示。

Wi-Fi/BT電路設計?

V821M2-WXX內部集成Wi-Fi，可省去外掛Wi-Fi芯片。若需外掛Wi-Fi/BT模組，部分設計要點如下：

• Wi-Fi模組SDIO電平要與PD口電平保持一致。
• Wi-Fi 模組接相關喚醒中斷控制建議接到PD口，若接到其他組IO，需注意電平匹配問題。
• SDIO的CLK上需要串接27nF電感，并要并接一個5.6pF電容到地，降低CLK上的輻射干擾，因?yàn)镾DIO的CLK本身也是會干擾Wi-Fi。
• 主控端UART TX/RX/CTS/RTS信號必須與模組端信號交叉連接，主控端PCM IN/OUT信號必須與模組端信號交叉連接。

BT模塊UART和I2S連接關系如表所示。

主控端	BT 端		主控端	BT 端
UART-RX	UART-TX		PCM-CLK	PCM-CLK
UART-TX	UART-RX		PCM-SYNC	PCM-SYNC
UART-RTS	UART-CTS		PCM-DOUT	PCM-DIN
UART-CTS	UART-RTS		PCM-DIN	PCM-DOUT

• Wi-Fi的天線設計建議預留π型匹配電路，便于天線的匹配調試。天線匹配參考設計如圖所示。

• 外掛 WIFI 模組天線匹配參考設計如圖所示。

UART?

CPU0、CPU1的調試接口UART需要保留，以便開發調試。量產可以不貼元件，但盡量保留測試點，增加量產問題的分析調試方法。UART 接口建議增加防漏電電路，避免樣機在長期老化測試中樣機和電腦之間存在漏電，導致機器工作不正常或者電腦被拉掛，二極管壓降要求小于1V，避免電平識別錯誤。串口RX和TX建議串接1K電阻，提高ESD性能，防止連接電腦串口時靜電損壞串口PIN。

UART電路參考設計如圖所示。

調試階段必看

[   43.191637] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: smc 0 p0 err, cmd 13, RD DTO !!
[   43.200614] sunxi:sunxi_mmc_host-44020000.sdmmc:[INFO]: retry:start
[   43.207654] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: retry:stop
[   43.214591] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: retry:stop recover
[   43.222581] sunxi:sunxi_mmc_host-44020000.sdmmc:[INFO]: REG_DRV_DL: 0x00010000
[   43.230703] sunxi:sunxi_mmc_host-44020000.sdmmc:[INFO]: REG_SD_NTSR: 0x81710000
[   43.238936] sunxi:sunxi_mmc_host-44020000.sdmmc:[INFO]: *****retry:re-send cmd*****
[   43.247517] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: smc 0 p0 err, cmd 13, RD RTO !!
[   43.256411] sunxi:sunxi_mmc_host-44020000.sdmmc:[INFO]: retry:start
[   43.263460] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: retry:stop
[   43.270354] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: retry:stop recover
[   43.278788] sunxi:sunxi_mmc_host-44020000.sdmmc:[ERR]: send  manual stop command failed 100

• TF 卡容量識別錯誤，例如下面的 32G 卡識別成 121M 卡

[   44.728899] mmc0: new SD card at address 0001
[   44.734559] mmcblk0: mmc0:0001  121 MiB

• 外圍 RTC 漏電，RTC 時間錯誤
• DCDC 灌電，上電時序錯誤

TWI?

• PD口TWI1為主控與CTP專用TWI通訊總線，不建議與其他TWI設備共用。
• TWI 最大支持400Kbit/s的傳輸速率，總線上加上拉電阻，推薦值為2.0K~2.2K，上拉電源為對應GPIO電源域，各設備地址不得有沖突。
• TWI 若加了電平轉換電路，建議配置為100Kbit/s的傳輸速率。
• TWI 推薦使用參考設計分配，注意同一套TWI有可能可以從PA/PC/PD/PL口引出，設計只能用其中一組。

GPIO&特殊管腳說明?

• GPIO分配建議按照標案圖進行設計，請勿隨意調整，降低軟件適配工作量。
• GPIO分配時，請確保電平相匹配，上拉的電壓域必須為此GPIO的電源域，以防外設向SoC漏電情況發生。如PC口的上拉電阻必須上拉到VCC33-PC口。所有原理圖，此項是必檢查項目。
• 具有獨立電源引腳的GPIO，可以根據外設需求進行電壓的適配調整，如PC，PD等，全志PA口一般由VCC-IO 供電默認1.8.V，使用時注意外設電平匹配問題
• V821平臺GPIO電源域如下表所示。

GPIO 分組	控制電源域	IO電源域	IO電壓	備注
PA	VDD-SYS	VCC-PA	1.8V	若MIPI-CSI MCLK和TWI信號用PA口，則固定為1.8V供電
PC	VDD-SYS	VCC33-PC	3.3V
PD	VDD-SYS	VCC33-PD	3.3V
PL	VDD-SYS	VCC33-PLVCC18-PL	1.8/3.3V	PL0、PL1固定電平1.8VP2-PL7默認電平3.3V，可配置為1.8V

• PC口因在啟動過程中有初始化啟動介質的操作，初始化過程中IO會有高電平脈沖信號，所以不建議PC口當做指示燈、喇叭或外設供電使能等功能使用。
• 若外設對GPIO比較敏感且影響用戶體驗的功能模塊控制IO如指示燈控制、喇叭功放使能等建議在相應控制IO增加下拉電阻，解決上電指示燈閃和上電喇叭爆破音。
• 對于這一組有未使用的IO則建議該不用的IO浮空處理。
• V821 部分GPIO有集成上下拉電阻，可通過軟件配置，各組GPIO上下拉電阻如表所示。

GPIO 分組	上下拉電阻	精度
PC0-PC16	15K	±20%
PD1、PD2、PD4、PD5、PD6	33K	±20%
其他 GPIO	100K	±20%
