電子計時時鐘帶設計報告VHDL代碼Quartus仿真

名稱：電子計時時鐘帶設計報告VHDL代碼Quartus仿真

軟件：Quartus

語言：VHDL

代碼功能：

電子計時時鐘帶設計報告

利用VHDL語言，實現電子計時時鐘，要求能夠顯示分鐘、秒鐘，顯示輸出為共陰極數碼管，要求：

1、電子計時時鐘具有異步清零、同步置數功能，用VHDL實現計數邏輯，并闡述設計原理，給出關鍵block diagram設計框圖。

2、用VHDL實現譯碼顯示邏輯，并闡述設計原理，給出關鍵block diagram設計框圖。

3、驅動的數碼管為共陰極數碼管，闡述電路原理，給出相應編碼方式。

（1）按設計指導書中要求的格式書寫，所有內容一律打印；

（2）報告內容包括設計過程、軟件仿真的結果及分析；

（3）報告中要有整體電路原理圖、各模塊原理圖；

（4）軟件仿真包括各個模塊的仿真和整體電路的仿真；

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 仿真圖

整體仿真圖

60進制計數器模塊

顯示模塊

設計報告.doc

電子計時時鐘設計報告

一、功能要求

利用VHDL語言，實現電子計時時鐘，要求能夠顯示分鐘、秒鐘，顯示輸出為共陰極數碼管，要求：

1、電子計時時鐘具有異步清零、同步置數功能，用VHDL實現計數邏輯，并闡述設計原理，給出關鍵block diagram設計框圖。

2、用VHDL實現譯碼顯示邏輯，并闡述設計原理，給出關鍵block diagram設計框圖。

3、驅動的數碼管為共陰極數碼管，闡述電路原理，給出相應編碼方式。

二、設計原理

根據功能要求分析，設計電子計時時鐘，要求能夠顯示分鐘、秒鐘，分鐘和秒鐘都是60進制，因此可以設計一個60進制的計數器，然后將該計數器調用2次，將秒鐘對應的60進制計數器的進位輸出控制分鐘計數，也就是當秒鐘計數60次后，分鐘計數1次。這樣就能實現分鐘和秒鐘的控制。秒鐘的60進制計數器控制時鐘為1Hz，即1秒計數一次。要求驅動的數碼管為共陰極數碼管，共陰極數碼管的原理為8個發光二極管的陰極連在一起，分8個端口的控制信號，當端口輸入高電平時，對應的二極管點亮，如下圖所示。

三、設計過程

3.1. 60進制的計數器設計

60進制計數器的輸入端口有時鐘端口clk，異步清零端口reset、同步置數信號set_key，同步置數十位time_ten[3:0]和同步置數十位time_one[3:0]以及使能信號端口enable；輸出端口為十位輸出cnt_ten[3:0]，個位輸出cnt_one[3:0]以及進位輸出cout。

下圖為60進制計數器的原理圖

具體代碼編碼分2部分，一部分為計數控制，一部分為進位信號控制。計數控制首先判斷reset值若為高電平，則輸出全為0，然后在時鐘clk的上升沿檢測同步置數信號，若為高電平，則進行置位，將同步置數十位time_ten[3:0]和同步置數十位time_one[3:0]賦值給計數器。然后判斷enable，若為高電平則正常計數，計數時先對個位計數，個位計數到9后，個位清零，十位加1，若計數到59，則十位個位均回0。

進位信號的控制為判斷此時十位和個位是否已經計數到59，若是，則輸出1，否則輸出0。至此60進制計數器就設計完成了。

3.2 顯示譯碼模塊設計

顯示譯碼模塊的輸入信號為分鐘十位和個位cnt_ten_minute[3:0]、cnt_one_minute[3:0]以及秒鐘的十位和個位cnt_ten_second[3:0]、cnt_one_second[3:0]。輸出打端口為4個數碼管輸出端口，與輸入一一對應，分別為分十位、分個位、秒十位、秒個位：HEX_ten_minute[3:0]、HEX_one_minute[3:0]、HEX_ten_second[3:0]、HEX_one_second[3:0]。下圖為顯示譯碼模塊的原理圖。

具體代碼編碼采用case語句，分為4個進程，一個進程對應一個數碼管的譯碼，輸入計數信號的值為0~9的范圍，因此需要對0~9共10個數進行編碼。根據下圖，可以分析得到每個數字對應的a,b,c,d,e,f,g,dp值。

3.3 頂層電路設計

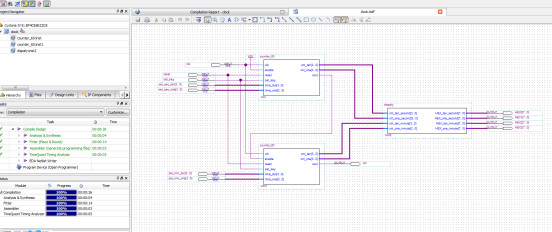

模塊代碼設計完成后，在頂層新建原理圖文件，添加2個60進制計數器模塊和一個顯示譯碼模塊，原理圖如下：

圖中，將秒鐘的60進制計數器的cout信號作為分鐘的enable信號，使得秒鐘計數到59時可以觸發分鐘的計數器加1。再將秒鐘的計數輸出和分鐘的計數輸出都連到顯示模塊的輸入，最終得到完成的電路圖。

四、仿真結果及分析

4.1 計數器模塊仿真

60進制計數器模塊的仿真圖如下所示

上圖中，當reset信號為高電平時，電路異步清零，cnt_ten和cnt_one輸出均為0，reset信號為低電平時，enable為高電平，開始計數，當檢測到set_key為高電平時，進行同步置數，cnt_ten和cnt_one輸出均為置數的time_ten和time_one。set_key為低電平時，繼續從當前值進行計數，當計數到59時輸出進位信號cout，同時計數器回到0。仿真圖驗證了計數器的各項功能。

4.2 譯碼模塊仿真

譯碼模塊的仿真圖如下圖所示：

上圖中，HEX_ten_minute[3:0]、HEX_one_minute[3:0]、HEX_ten_second[3:0]、HEX_one_second[3:0]分別表示分十位、分個位、秒十位、秒個位。其中HEX_ten_minute對應的譯碼值為01001111（最高位為dp，最低位為a），通過與數碼管對應的a,b,c,d,e,f,g,dp值比較，該碼對應的數字為3，與cnt_ten_minute的值一致，因此分鐘十位譯碼仿真正確，其他為同理，均能驗證仿真正確。

4.3 整體仿真

整體功能仿真如下圖所示:

圖中，異步清零和同步置數功能與60進制計數器模塊的仿真一致，且可以觀察到秒鐘計數到59后，分鐘才加1，且同時秒鐘回答0重新開始計數。下圖為整體仿真圖的局部放大圖，圖中可以清晰看到秒鐘到分鐘的進位過程。

最終的4個數碼管顯示信號為HEX0、HEX1，HEX2，HEX3，其中HEX1為秒鐘個位，HEX0為秒鐘十位，HEX3為分鐘個位，HEX2為分鐘十位。

五、總結

通過此次實驗，我使用QuartusII軟件和VHDL語言，設計了電子計時時鐘，且通過模塊仿真和整體仿真驗證了設計的正確性，使我對Quartus軟件的使用更加熟悉，同時也進一步加深了對VHDL語言的理解。目前我所設計的這個電子時鐘只是仿真，并沒有時間在硬件上運行，后續如果改進的話可以嘗試使其真正的在開發板上運行。

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--60進制計數器
ENTITY?counter_60?IS
???PORT?(
??????clk??????:?IN?STD_LOGIC;--時鐘
??enable???:?IN?STD_LOGIC;--使能
??reset????:?IN?STD_LOGIC;--復位，異步清零
??????set_key??:?IN?STD_LOGIC;--同步置數按鍵
??????time_ten?:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);--置數值十位
??????time_one?:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);--置數值個位??
??????cnt_ten??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--計數值十位
??????cnt_one??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--計數值個位
??????cout?????:?OUT?STD_LOGIC--進位
???);
END?counter_60;
ARCHITECTURE?behave?OF?counter_60?IS
???SIGNAL?cnt_ten_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0000";--計數值十位
???SIGNAL?cnt_one_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0000";--計數值個位
BEGIN
???PROCESS?(clk,reset)
???BEGIN
IF(reset='1')THEN--異步復位
cnt_ten_buf?<=?"0000";
????????cnt_one_buf?<=?"0000";
ELSIF?(clk'EVENT?AND?clk?=?'1')?THEN--正常計時
IF(set_key='1')THEN--同步置數
cnt_ten_buf?<=?time_ten;--置數值十位
cnt_one_buf?<=?time_one;--置數值個位??
ELSIF(enable='1')THEN--使能
?IF?(cnt_ten_buf?=?"0101"?AND?cnt_one_buf?=?"1001")?THEN--59后變?yōu)?0
cnt_ten_buf?<=?"0000";
cnt_one_buf?<=?"0000";
?ELSIF?(cnt_one_buf?=?"1001")?THEN--個位為9，十位加1
cnt_ten_buf?<=?cnt_ten_buf?+?"0001";
cnt_one_buf?<=?"0000";
?ELSE--個位累加
cnt_ten_buf?<=?cnt_ten_buf;
cnt_one_buf?<=?cnt_one_buf?+?"0001";
?END?IF;
END?IF;
?????END?IF;
???END?PROCESS;
cout<='1'?when?(cnt_ten_buf?=?"0101"?AND?cnt_one_buf?=?"1001")?else?'0';--進位
???
???cnt_ten?<=?cnt_ten_buf;--計數值十位
???cnt_one?<=?cnt_one_buf;--計數值個位???
END?behave;
