12小時數字鐘Verilog代碼Quartus開發板

名稱：12小時數字鐘Verilog代碼Quartus? 開發板

軟件：Quartus

語言：Verilog

代碼功能：

12小時數字鐘

1. 設計一個能顯示1/10秒、秒、分、時的12小時數字鐘。

2. 熟練掌握各種計數器的使用。

3. 能用計數器構成十進制、六十進制、十二進制等所需進制的計數器。

4. 能用低位的進位輸出構成高位的計數脈沖。

5.完成全部流程：設計規范文檔、模塊設計、代碼輸入、功能仿真、約束與綜合、布局布線、時序仿真、下載驗證等。

教學提示:

1、時鐘源使用頻率為0.1Hz的連續脈沖。

2、設置兩個按鈕，一個供“開始”及“停止”用，一個供系統“復位”用。

3、時鐘顯示使用數碼管顯示。

4、“時顯示”部分應注意12點后顯示1點。

5、注意各部分的關系，由低位到高位逐級設計、調試。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在開發板驗證，開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. 管腳分配

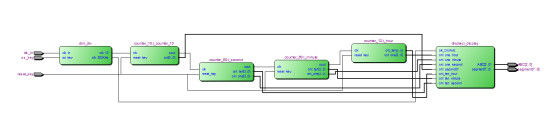

5. RTL圖（電路結構圖）

6. testbench

7. 仿真圖

部分代碼展示:

//十進制
module?counter_10
(
input?clk,//時鐘
input?reset_key,//系統“復位”用
output?[3:0]?cnt,//計數值
output?reg?cout//計滿進位
);
parameter?num=4'd10;
reg?[3:0]?cnt_buf=4'd0;//計數值
always@(posedge?clk?or?negedge?reset_key)
if(reset_key==0)begin//系統“復位”用
cnt_buf<=0;
cout<=0;
end
else//正常計數
if(cnt_buf<num-4'd1)begin
cnt_buf<=cnt_buf+4'd1;//計數0——9
cout<=0;
end
else?begin
cnt_buf<=4'd0;//計數0——9
cout<=1;
end
assign?cnt=cnt_buf;
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=511
