Quartus數字電子鐘的設計Verilog代碼

名稱：Quartus數字電子鐘的設計Verilog代碼

軟件：Quartus

語言：Verilog

代碼功能：

數字電子鐘的設計

任務與要求：

（1）設計一個具有“時”、“分”、“秒”顯示的電子鐘；

（2）具有校時功能；

（3）具有整點報時功能；

（4）具有定時鬧鐘功能；

（5）秒信號產生電路采用石英晶體構成的振蕩器實現(4MHz或32768Hz）。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 仿真圖

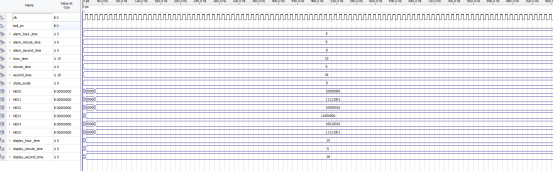

整體仿真圖

設置鬧鐘模塊

鬧鐘模塊

數碼管顯示模塊

分頻模塊

模式設置模塊

計時模塊

部分代碼展示:

//頂層模塊
module?Digital_clock(
input?clk_50M,//時鐘4MHz
input?alarm_SW,//鬧鐘時間設置鍵，0--顯示正常計時；1--顯示設置鬧鐘時間
input?MODE_SW,//MODE?模式設置按鍵--0:計時，1：設置時間
input?AH_key,//AH?修改小時
input?AM_key,//AM?修改分鐘
output?[3:0]?led_mode,//led顯示當前模式
output??[7:0]?HEX0,//數碼管-低亮
output??[7:0]?HEX1,//數碼管-低亮
output??[7:0]?HEX2,//數碼管-低亮
output??[7:0]?HEX3,//數碼管-低亮
output??[7:0]?HEX4,//數碼管-低亮
output??[7:0]?HEX5//數碼管-低亮
);
wire?[3:0]?state_mode;//當前模式
wire?[7:0]?hour_time;//時
wire?[7:0]?minute_time;//分
wire?[7:0]?second_time;//秒
wire?[7:0]?alarm_hour_time;//鬧鐘時
wire?[7:0]?alarm_minute_time;//鬧鐘分
wire?[7:0]?alarm_second_time;//鬧鐘秒
wire?clk_1Hz;
wire?bell_out;
wire?[3:0]?week_day;//星期
//分頻到1Hz
fenping?fenping_Hz(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz)
);
//設置模式模塊
set_mode?i_set_mode(
.?clk_50M(clk_50M),
.?alarm_SW(alarm_SW),
.?MODE_SW(MODE_SW),
.?led_mode(led_mode),//led顯示當前模式
.?state_mode(state_mode)//當前模式，4'd0:計時，4'd1設置時間?，4'd2顯示鬧鐘時間,4'd3設置鬧鐘時間
);
//計時模塊
jishi?i_jishi(
.?clk_50M(clk_50M),
.?clk_1Hz(clk_1Hz),
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1設置時間?，4'd2顯示鬧鐘時間,4'd3設置鬧鐘時間
.?AH_key(AH_key),//AH?修改小時
.?AM_key(AM_key),//AM?修改分鐘
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time)//秒
);
//鬧鐘模塊
alarm_clock?i_alarm_clock(
.?clk_50M(clk_50M),
.?state_mode(state_mode),////當前模式，4'd0:計時，4'd1設置時間?，4'd2顯示鬧鐘時間,4'd3設置鬧鐘時間
.?AH_key(AH_key),//AH?修改小時
.?AM_key(AM_key),//AM?修改分鐘
.?alarm_hour_time(alarm_hour_time),//時
.?alarm_minute_time(alarm_minute_time),//分
.?alarm_second_time(alarm_second_time)//秒
);
//鬧鈴模塊
Bell?i_Bell(
.?clk_50M(clk_50M),
.?alarm_hour_time(alarm_hour_time),//鬧鐘時
.?alarm_minute_time(alarm_minute_time),//鬧鐘分
.?alarm_second_time(alarm_second_time),//鬧鐘秒
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time),//秒
.?bell_out(bell_out)////鬧鐘使能，5秒
);
//顯示模塊
display?i_display(
.?clk(clk_50M),
.?state_mode(state_mode),//當前模式，4'd0:計時，4'd1設置時間?，4'd2顯示鬧鐘時間,4'd3設置鬧鐘時間
.?bell_en(bell_out),//鬧鐘使能，5秒
.?hour_time(hour_time),//時
.?minute_time(minute_time),//分
.?second_time(second_time),//秒
.?alarm_hour_time(alarm_hour_time),//鬧鐘時
.?alarm_minute_time(alarm_minute_time),//鬧鐘分
.?alarm_second_time(alarm_second_time),//鬧鐘秒
.?HEX0(HEX0),//數碼管-低亮
.?HEX1(HEX1),//數碼管-低亮
.?HEX2(HEX2),//數碼管-低亮
.?HEX3(HEX3),//數碼管-低亮
.?HEX4(HEX4),//數碼管-低亮
.?HEX5(HEX5)//數碼管-低亮
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=419
