Quartus循環彩燈設計VHDL代碼

名稱：Quartus循環彩燈設計VHDL代碼

軟件：Quartus

語言：VHDL

代碼功能：

循環彩燈控制

設備及軟件：裝有Quartus II軟件完成設計數字系統的計算機

目的：

1．了解系統相關功能電路圖與印刷電路圖的設計、繪制，并完成相關流程的設計以及硬件描述語言VHDL程序的編寫、設計與綜合和調試仿真工作；

2．學會Quartus II軟件完成設計系統的設計與綜合；

3．掌握該數字電路系統的仿真調試，分析系統功能實現的可行性等。

任務：用EDA技術設計一循環彩燈控制電路，具體要求如下：

1．共有紅、綠、黃3色彩燈各9個；

2．動作類型：1）先紅燈，后綠燈，再黃燈，分別按0.5S的速度跑動一次；2）全部紅燈亮5S；3）黃燈5S；4）綠燈5S；5）前四種類型連續運行；

3．要求使用7段數碼管顯示當前顯示的類型；使用鍵盤電路選擇類型。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

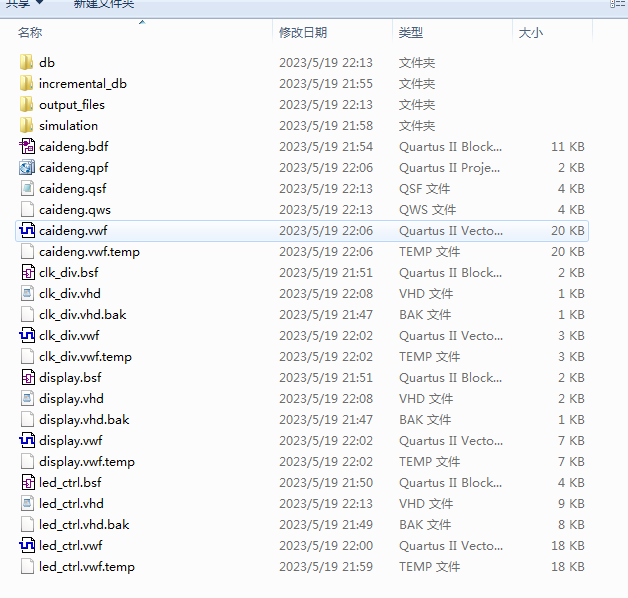

1. 工程文件

2. 程序文件

3. 程序編譯

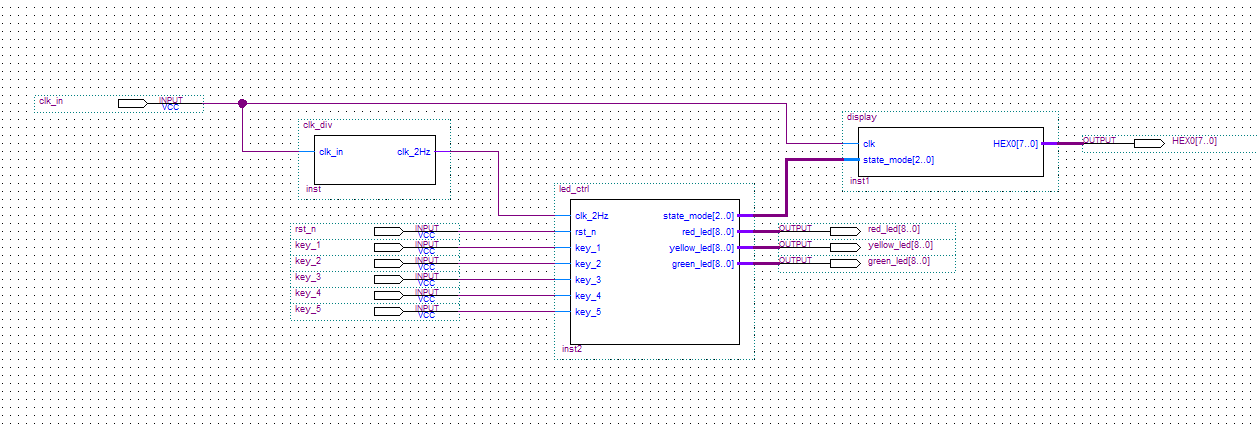

4. 總體框圖

5. 仿真圖

整體仿真圖

分頻模塊

控制模塊

數碼管顯示模塊

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--分頻模塊
ENTITY?clk_div?IS
???PORT?(
??????clk_in???:?IN?STD_LOGIC;--輸入時鐘
??????clk_2Hz??:?OUT?STD_LOGIC--輸出2Hz
???);
END?clk_div;
ARCHITECTURE?behave?OF?clk_div?IS
???SIGNAL?clk?:?STD_LOGIC?:=?'0';
???SIGNAL?cnt?:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";
BEGIN
???PROCESS?(clk_in)
???BEGIN
??????IF?(clk_in'EVENT?AND?clk_in?=?'1')?THEN
?????????IF?(cnt?>=?"01100011")?THEN--計數0~99
????????????cnt?<=?"00000000";
?????????ELSE
????????????cnt?<=?cnt?+?"00000001";--計數
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???
???PROCESS?(clk_in)
???BEGIN
??????IF?(clk_in'EVENT?AND?clk_in?=?'1')?THEN
?????????IF?(cnt?>=?"00110001")?THEN--大于49
????????????clk?<=?'1';--高電平
?????????ELSE
????????????clk?<=?'0';--低電平
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???
???clk_2Hz?<=?clk;--輸出2Hz（0.5s）
???
END?behave;

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=427
