彈球游戲Verilog代碼Quartus仿真

名稱：彈球游戲Verilog代碼Quartus仿真

軟件：Quartus

語言：Verilog

代碼功能：

設計要求：

1.查閱FPGA、VGA接口標準等相關資料文獻。

2.編寫HDL代碼實現νGA顯示模塊和按鍵輸入模塊,并下載到開發板進行測試。

3.圖像分辨率不低于1024*768,目標移動方塊50*50,移動彈板為20*100。

4.實現一個通過VGA顯示器進行游戲顯示并通過按鍵進行控制彈板的彈球游戲。

5.對項目的性價比以及社會經濟效益進行分析說明。

實驗要求：

1.完成系統硬件設計。

2.完成HDL代碼設計及仿真。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

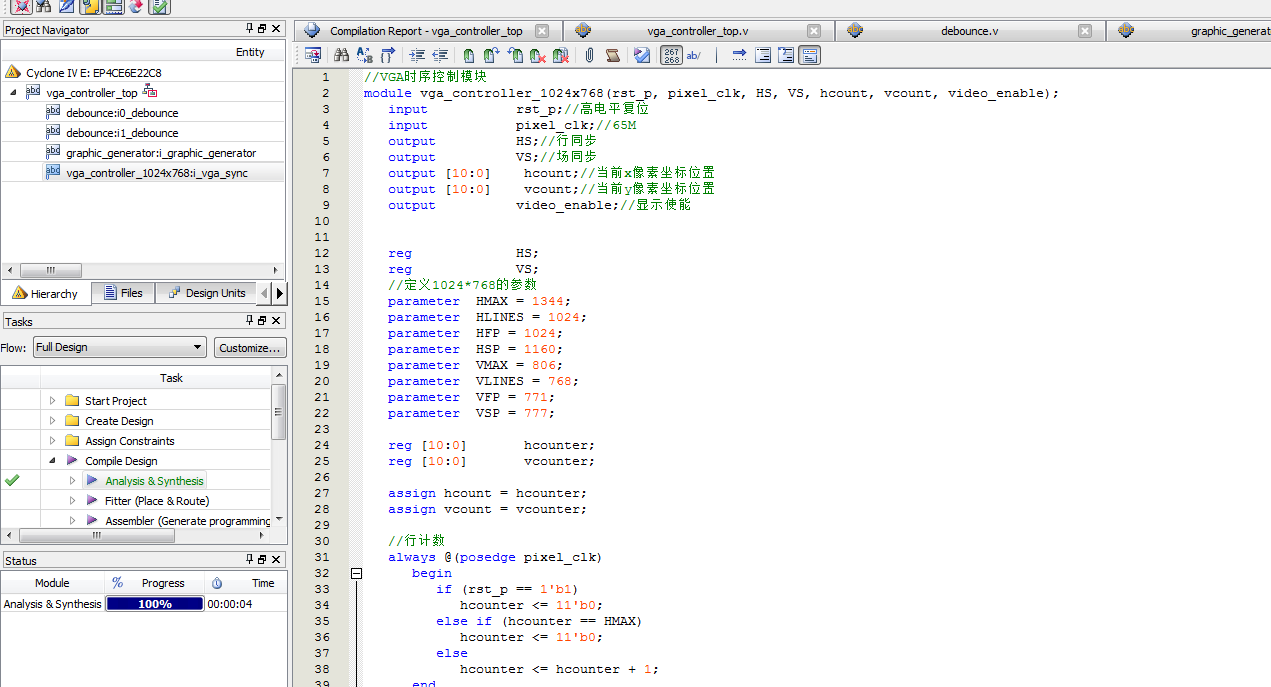

2. 程序文件

3. 程序編譯

4. RTL圖

5. Testbench

6. 仿真圖

整體仿真圖

按鍵模塊

VGA時序控制模塊

畫面生成模塊

部分代碼展示:

//VGA時序控制模塊
module?vga_controller_1024x768(rst_p,?pixel_clk,?HS,?VS,?hcount,?vcount,?video_enable);
???input???????????rst_p;//高電平復位
???input???????????pixel_clk;//65M
???output??????????HS;//行同步
???output??????????VS;//場同步
???output?[10:0]????hcount;//當前x像素坐標位置
???output?[10:0]????vcount;//當前y像素坐標位置
???output??????????video_enable;//顯示使能
???
???
???reg?????????????HS;???
???reg?????????????VS;???
???//定義1024*768的參數
???parameter??HMAX?=?1344;
???parameter??HLINES?=?1024;
???parameter??HFP?=?1024;
???parameter??HSP?=?1160;
???parameter??VMAX?=?806;
???parameter??VLINES?=?768;
???parameter??VFP?=?771;
???parameter??VSP?=?777;
???
???reg?[10:0]???????hcounter;
???reg?[10:0]???????vcounter;
???
???assign?hcount?=?hcounter;
???assign?vcount?=?vcounter;
???
???//行計數
???always?@(posedge?pixel_clk)
??????begin
?????????if?(rst_p?==?1'b1)
????????????hcounter?<=?11'b0;
?????????else?if?(hcounter?==?HMAX)
????????????hcounter?<=?11'b0;
?????????else
????????????hcounter?<=?hcounter?+?1;
??????end
???
???//場計數
???always?@(posedge?pixel_clk)
??????begin
?????????if?(rst_p?==?1'b1)
????????????vcounter?<=?11'b0;
?????????else?if?(hcounter?==?HMAX)
?????????begin
????????????if?(vcounter?==?VMAX)
???????????????vcounter?<=?11'b0;
????????????else
???????????????vcounter?<=?vcounter?+?1;
?????????end
??????end
???
???//行同步
???always?@(posedge?pixel_clk)
??????begin
?????????if?(hcounter?>=?HFP?&?hcounter?<?HSP)
????????????HS?<=?0;
?????????else
????????????HS?<=?1;
??????end
???
???//場同步
???always?@(posedge?pixel_clk)
??????begin
?????????if?(vcounter?>=?VFP?&?vcounter?<?VSP)
????????????VS?<=?0;
?????????else
????????????VS?<=?1;
??????end
???
???//輸出顯示使能信號
???assign?video_enable?=?((hcounter?<?HLINES?&?vcounter?<?VLINES))???1'b1?:??1'b0;
endmodule
