Quartus自動售貨機Verilog代碼

名稱：Quartus自動售貨機Verilog代碼

軟件：Quartus

語言：Verilog

代碼功能：自動售貨機，三種幣值、兩種商品，注意定義和設計的合理性。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

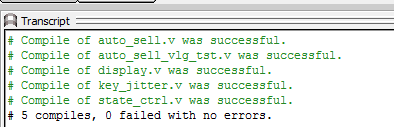

3. 程序編譯

4. Testbench

5. 仿真圖

整體仿真圖

按鍵上升沿檢測仿真

狀態機控制模塊

下圖為，選擇1.5元商品，依次付款0.5+0.5+1.0=2.0元，然后1.5元商品的出貨指示燈亮。并找零0.5元。

下圖為，選擇2.0元商品，依次付款0.5+1.0=1.5元，(金額不足)然后按下退幣鍵，退幣1.5元。

顯示模塊

部分代碼展示:

module?auto_sell(
input?clk_in,//時鐘
input?reset_n,//復位
input?coin_10_key,//投幣1.0元
input?coin_50_key,//投幣5.0元
input?coin_05_key,//投幣0.5元
input?price_20_key,//2.0元商品
input?price_15_key,//1.5元商品
input?confirm_key,//確認
input?return_key,//退幣
output?succeed_ledn_15,//1.5元商品購買成功指示燈
output?succeed_ledn_20,//2.0元商品購買成功指示燈
output?[3:0]?DLA,//數碼管位選，低電平選擇
output?[7:0]?HEX//數碼管段選，低亮
);
wire?[7:0]?input_money_BCD;//投幣金額
wire?[7:0]?change_money_BCD;//找錢
wire?coin_10_p;//投幣1.0元
wire?coin_50_p;//投幣5.0元
wire?coin_05_p;//投幣0.5元
//按鍵上升沿檢測模塊
key_jitter?i0_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_10_key),//輸入
.?key_posedge(coin_10_p)//按鍵上升沿檢測
);
//按鍵上升沿檢測模塊
key_jitter?i1_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_50_key),//輸入
.?key_posedge(coin_50_p)//按鍵上升沿檢測
);
//按鍵上升沿檢測模塊
key_jitter?i2_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_05_key),//輸入
.?key_posedge(coin_05_p)//按鍵上升沿檢測
);
//狀態控制模塊
state_ctrl?i_state_ctrl(
.?clk_in(clk_in),//時鐘100Hz
.?reset_n(reset_n),//系統復位
.?coin_10_p(coin_10_p),//投幣1.0元
.?coin_50_p(coin_50_p),//投幣5.0元
.?coin_05_p(coin_05_p),//投幣0.5元
.?price_20_p(price_20_key),//2.0元商品
.?price_15_p(price_15_key),//1.5元商品
.?return_p(return_key),//退幣鍵
.?confirm_p(confirm_key),//確認
.?succeed_ledn_15(succeed_ledn_15),//1.5元商品購買成功指示燈
.?succeed_ledn_20(succeed_ledn_20),//2.0元商品購買成功指示燈
.?input_money_BCD(input_money_BCD),//投幣金額
.?change_money_BCD(change_money_BCD)//找錢
);
//數碼管顯示模塊
display_num?i_display_num(
.?clk_in(clk_in),//100Hz
.?input_money_BCD(input_money_BCD),//投幣金額
.?change_money_BCD(change_money_BCD),//找錢
.?DLA(DLA),//數碼管位選，低電平選擇
.?HEX(HEX)//數碼管段選，低亮
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=417
