Quartus數字鐘設計Verilog代碼小腳丫開發板

名稱：Quartus數字鐘設計Verilog代碼小腳丫開發板

軟件：Quartus

語言：Verilog

代碼功能：

數字鐘設計

設計要求：小時和分鐘用數碼管顯示,秒用發光二極管閃爍顯示,每秒閃爍一次。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在小腳丫開發板驗證，小腳丫開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

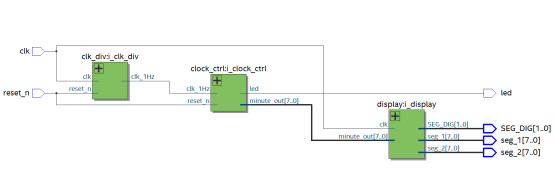

4. RTL圖

5. 管腳分配

6. Testbench

7. 仿真圖

整體仿真圖

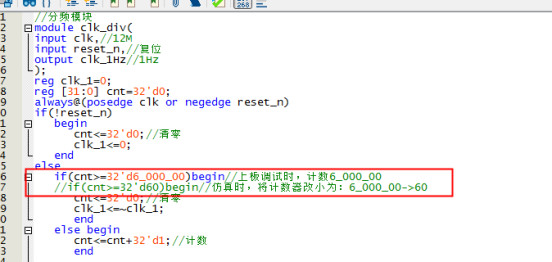

分頻模塊

計時模塊

顯示模塊

部分代碼展示:

//秒表
module?clock(
input?clk,//時鐘
input?reset_n,//復位
output?[1:0]?SEG_DIG,
output?[7:0]?seg_1,//數碼管
output?[7:0]?seg_2,//數碼管
output?led//led閃爍
);
wire?[7:0]?minute_out;//計時值
wire?clk_1Hz;
//分頻模塊
clk_div?i_clk_div(
.?clk(clk),//12M
.?reset_n(reset_n),//復位
.?clk_1Hz(clk_1Hz)//1Hz
);
//控制模塊
clock_ctrl?i_clock_ctrl(
.?clk_1Hz(clk_1Hz),//1Hz
.?reset_n(reset_n),//復位
.?minute_out(minute_out),//分鐘值
.?led(led)//led閃爍
);
//顯示模塊
display?i_display(
.?clk(clk),//12MHz
.?minute_out(minute_out),//分鐘
.?SEG_DIG(SEG_DIG),
.?seg_1(seg_1),//數碼管
.?seg_2(seg_2)//數碼管
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=428
