串行進位和并行進位加法器Verilog代碼Vivado仿真

名稱：串行進位和并行進位加法器Verilog代碼Vivado仿真

軟件：Vivado

語言：Verilog

代碼功能：

回顧1位全加器的設計,自學串行進位和并行進位加法器。在此基礎之上設計串行進位和并行進位的32位加法器,使用 Verilog實現該設計,并寫出相應的 testbench對其進行測試。

請觀察并定量分析不同種加法器的計算延時情況。(參考資料:課本5.2.1章:加法器)

要求提交實驗報告,包括：

1.兩種加法器的 verilog代碼。

2.測試數據及輸出結果。

3.計算延時的分析與討論。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

串行加法器

1. 工程文件

2. 程序文件

3. 程序編譯

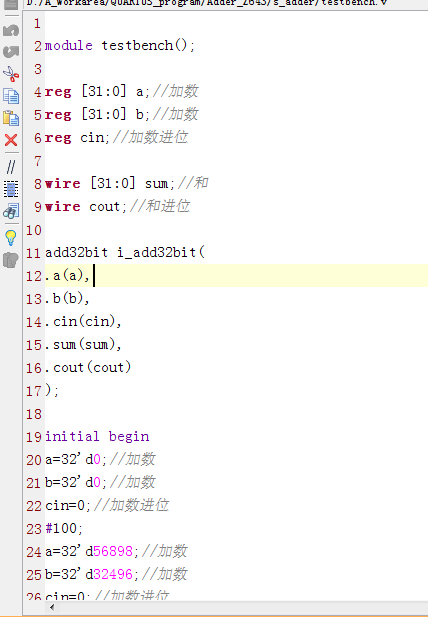

4. Testbench

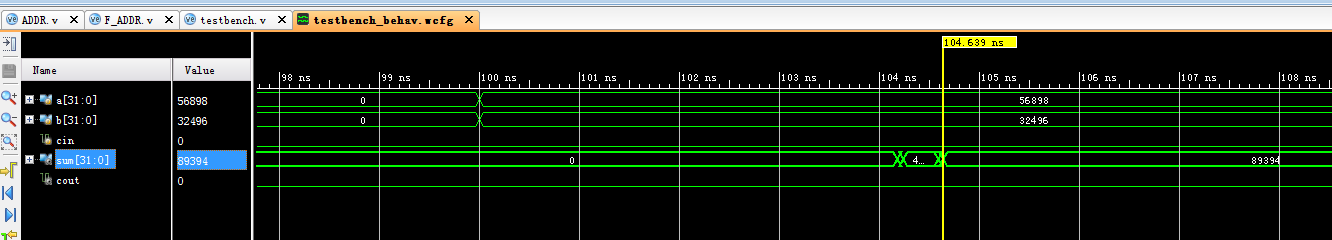

5. 時序仿真圖

6. 延時分析

并行加法器

1. 工程文件

2. 程序文件

3. 程序編譯

4. Testbench

5. 時序仿真圖

6. 延時分析

可見并行的延遲小于串行

部分代碼展示:

//將4個加法器并聯組成16位并行加法器
module?adder_16(adder_A,?adder_B,?CIN,?COUT,?S);
???input?[15:0]??adder_A;//輸入A
???input?[15:0]??adder_B;//輸入B
???input?????????CIN;//輸入進位
???
???output????????COUT;//輸出進位
???output?[15:0]?S;//輸出和
???
???//定義中間進位
???wire??????????CIN_1;
???wire??????????CIN_2;
???wire??????????CIN_3;
???
???wire??????????COUT_signal;
???wire?[15:0]???S_signal;
???
???assign?COUT?=?COUT_signal;//輸出進位
???assign?S?=?S_signal;//輸出和
???
???//調用4位加法器
???adder_4bit?i1_adder_4bit
???(
???.A(adder_A[3:0]),?
???.B(adder_B[3:0]),?
???.CIN(CIN),?
???.COUT(CIN_1),?
???.S(S_signal[3:0])
???);
???
???//調用4位加法器
???adder_4bit?i2_adder_4bit
???(
???.A(adder_A[7:4]),?
???.B(adder_B[7:4]),?
???.CIN(CIN_1),?
???.COUT(CIN_2),?
???.S(S_signal[7:4])
???);
???
???//調用4位加法器
???adder_4bit?i3_adder_4bit
???(
???.A(adder_A[11:8]),?
???.B(adder_B[11:8]),?
???.CIN(CIN_2),?
???.COUT(CIN_3),?
???.S(S_signal[11:8])
???);
???
???//調用4位加法器
???adder_4bit?i4_adder_4bit
???(
???.A(adder_A[15:12]),?
???.B(adder_B[15:12]),?
???.CIN(CIN_3),?
???.COUT(COUT_signal),?
???.S(S_signal[15:12])
???);
???
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=510
