基于DDS和PLL組合的波形發生器Verilog代碼Quartus DE1-SoC板子

名稱：基于DDS和PLL組合的波形發生器Verilog代碼Quartus? DE1-SoC板子

軟件：Quartus

語言：Verilog

代碼功能：基于DDS和PLL組合的波形發生器：利用DDS和PLL(鎖相環，調IP核）實現輸出頻率在一定范圍內連續可調的信號發生器

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在DE1-SoC板子驗證，DE1-SoC板子如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 管腳分配

6. Testbench

7. 仿真圖

整體仿真圖

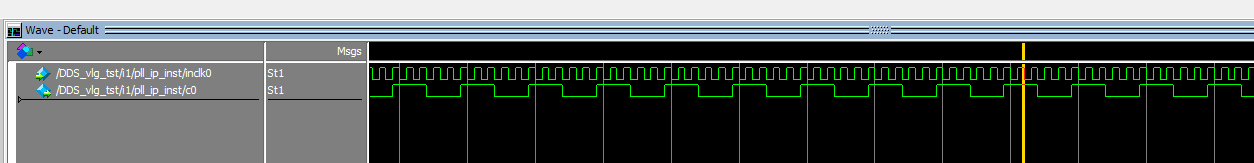

PLL模塊

頻率控制模塊

正弦波ROM表

相位累加器模塊

部分代碼展示:

module?DDS(
input?clk,//時鐘50M
input?rst_n,//復位
input?key0,//頻率增加
input?key1,//頻率減小
output?dac_clk,//DA時鐘
output?[7:0]?sin_wave//輸出波形
);
wire?clk_10M;
wire?[9:0]??address;
wire?[9:0]?q;//輸出波形
assign?dac_clk=clk_10M;
wire?[9:0]?freq_data;//頻率控制字10bit
//PLL_ip?50M->10M
pll_ippll_ip_inst?(
.inclk0?(?clk?),//輸入50M
.c0?(?clk_10M?)//輸出10M
);
//頻率控制模塊
Freq_ctrl?i_Freq_ctrl(
.?clk(clk_10M),
.?rst_n(rst_n),//復位
.?key0(key0),//頻率增加
.?key1(key1),//頻率減小
.?freq_data(freq_data)//頻率控制字9bit
);
//sin存儲Rom表
sin_ROM?i_sin_ROM?(
.address(address),//查找表地址
.clock(clk_10M),//時鐘
.q(q)//輸出波形
);
//相位累加器
Freq_sum?i_Freq_sum(
.?clk(clk_10M),
.?rst_n(rst_n),
.?freq_data(freq_data),//頻率控制字32bit
.?freq_out(address)//累加器輸出
);
assign?sin_wave=q[9:2];//輸出最終波形
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=488
