洗衣機控制器Verilog代碼vivado ego1開發板

名稱：洗衣機控制器Verilog代碼vivado? ego1開發板

軟件：vivado

語言：Verilog

代碼功能：

洗衣機控制器

（1）設計一個洗衣機控制器，使洗衣機作如下運轉：定時啟動—〉正轉20秒—〉暫停10秒—〉反轉20秒—〉暫停10秒—〉定時不到，重復上面過程。

（2）若定時到，則停止，并發出提示信號。

（3）用兩個數碼管顯示洗滌的預置時間（15分鐘），按倒計時方式對洗滌過程作計時顯示，直到時間到停機；洗滌過程由開始信號開始。

（4）三只LED燈表示正轉、反轉、暫停三個狀態。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在ego1開發板驗證，ego1開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

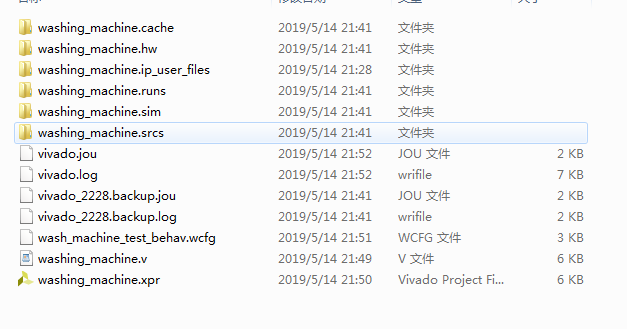

1. 工程文件

2. 程序文件

3. FPGA型號

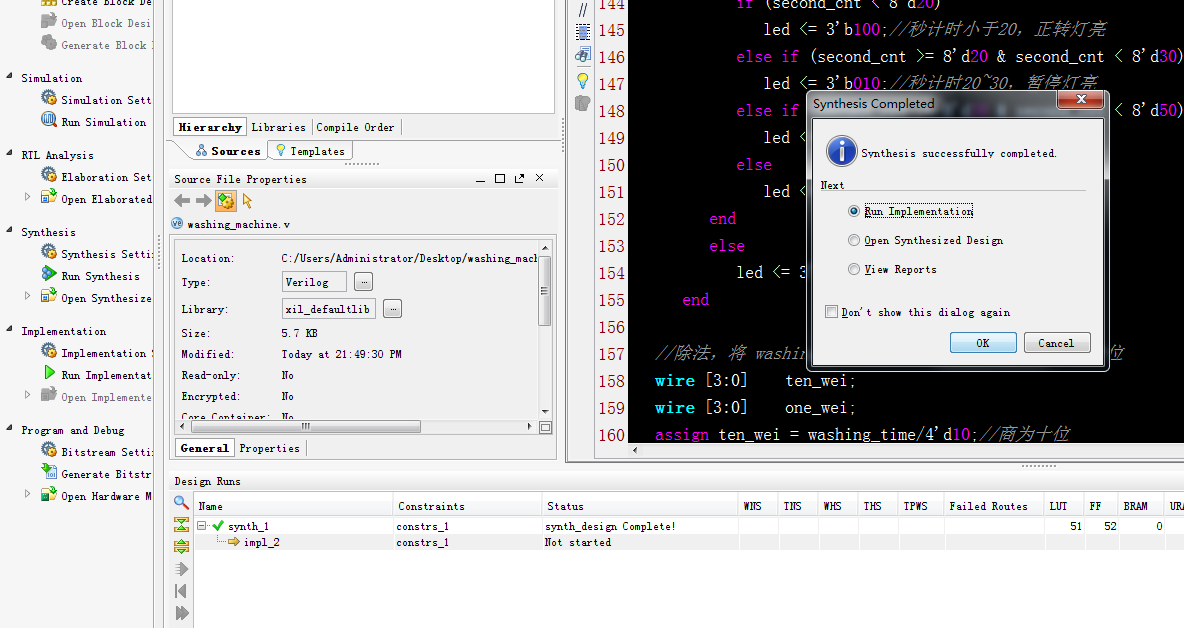

4. 程序編譯

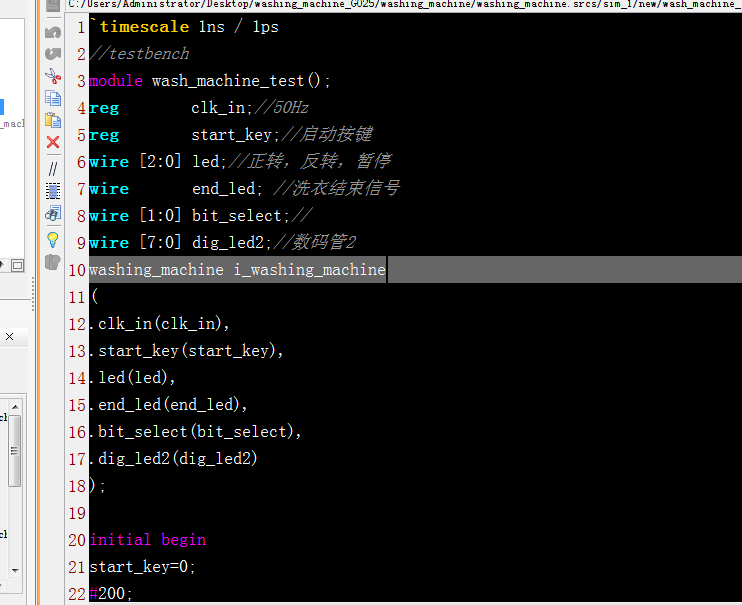

5. Testbench

6. 仿真圖

Washing_time是剩余時間倒計時，程序內預置時間15分鐘倒計時，洗衣結束后end_led信號拉高，表示洗衣結束信號

Led[2:0] 是正轉反轉暫停信號，led[2]為正轉，led[1]為暫停，led[0]為反轉

數碼管顯示，首先把Washing_time轉換為十位ten_wei和個位one_wei，然后分別掃描顯示，

下圖中十位=1，個位=5，1對應數碼管碼字為8'hf9，5對應數碼管碼字為8'h92，所以下圖f9，92依次顯示。

部分代碼展示:

`timescale?1ns?/?1ps
//testbench
module?wash_machine_test();
reg????????clk_in;//50Hz
reg????????start_key;//啟動按鍵
wire?[2:0]?led;//正轉，反轉，暫停
wire???????end_led;?//洗衣結束信號
wire?[1:0]?bit_select;//
wire?[7:0]?dig_led2;//數碼管2
washing_machine?i_washing_machine
(
.clk_in(clk_in),?
.start_key(start_key),?
.led(led),?
.end_led(end_led),?
.bit_select(bit_select),?
.dig_led2(dig_led2)
);
initial?begin
start_key=0;
#200;
start_key=1;//開始按鍵按下
#50;
start_key=0;
#100;
end
//產生時鐘
always?begin
clk_in=1;
#10;
clk_in=0;
#10;
end
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=457
