十字路口交通燈Verilog代碼vivado ego1開發板

名稱：十字路口交通燈Verilog代碼vivado? ego1開發板

軟件：vivado

語言：Verilog

代碼功能：

十字路口交通燈

1、具有主路和支路兩個路口交通燈；

2、可以通過開關控制主路常綠、主路和支路交替通行；

3、數碼管顯示倒計時；

4、紅綠燈時間可以通過修改代碼參數設置。

上板操作步驟：

下載bit文件到板子，SW0開關控制紅綠燈方式，為1表示主路常綠（主路通行），為0正常紅綠燈（主路支路交替通行，數碼管顯示倒計時）。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在ego1開發板驗證，ego1開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

可按以下代碼修改紅綠燈時間，修改后面的數字即可

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. 管腳約束

6. Testbench

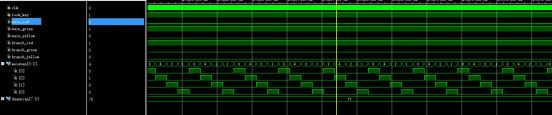

7. 仿真圖

將紅綠燈信號用對應顏色表示

8. 上板操作

按教程下載bit文件到板子，SW0開關控制紅綠燈方式，為1表示主路常綠（主路通行），為0正常紅綠燈（主路支路交替通行，數碼管顯示倒計時）。

部分代碼展示:

/*
紅->綠?綠->黃?黃->紅
1、紅--計時main_red_times------------------------綠--計時main_green_times---main_yellow_times黃燈---------------紅
2、綠--計時branch_green_times---branch_yellow_times黃燈--------------------紅--計時branch_reg_times-------------------綠
*/
module?traffic_light(
input?clk,//100MMhz
input?lock_key,//控制按鍵--為1表示主路常綠，為0正常紅綠燈（主路支路交替通行）
output?main_red,//主路燈
output?main_green,//主路燈
output?main_yellow,//主路燈
output?branch_red,//支路燈
output?branch_green,//支路燈
output?branch_yellow,//支路燈
output?[3:0]?weixuan,//數碼管位選
output?[7:0]?duanxian//數碼管段選
);
?wire?clk_1Hz;
?wire?[7:0]?main_green_BCD;
?wire?[7:0]?main_yellow_BCD;
?wire?[7:0]?main_red_BCD;
?wire?[7:0]?branch_green_BCD;
?wire?[7:0]?branch_yellow_BCD;
?wire?[7:0]?branch_red_BCD;
?wire?[7:0]?main_data_out;
?wire?[7:0]?branch_data_out;
?
wire?main_red_led;//主路燈
wire?main_green_led;//主路燈
wire?main_yellow_led;//主路燈
wire?branch_red_led;//支路燈
wire?branch_green_led;//支路燈
wire?branch_yellow_led;//支路燈
assign?main_red=main_red_led;//主路燈
assign?main_green=main_green_led;//主路燈
assign?main_yellow=main_yellow_led?;//主路燈
assign?branch_red=branch_red_led;//支路燈
assign?branch_green=branch_green_led;//支路燈
assign?branch_yellow=branch_yellow_led?;//支路燈?
//分頻模塊
div?div100
(
.?clk(clk),
.?clk_out(clk_1Hz)
);
//調整時間
wire?[7:0]main_green_time;
wire?[7:0]main_yellow_time;
wire?[7:0]branch_green_time;
wire?[7:0]branch_yellow_time;
//可按鍵要求自行設置
assign?main_yellow_time=8'd3;//主路黃燈時間3秒
assign?branch_yellow_time=8'd3;//支路黃燈時間3秒
assign?main_green_time=8'd15;//主路綠燈時間15秒
assign?branch_green_time=8'd15;//支路燈的時間15秒
///////////////////////////////
reg?[7:0]?display_main;
reg?[7:0]?display_branch;
////////////////////////////////
//交通燈控制模塊
led?led(
.?clk_1Hz(clk_1Hz),
.?lock_key(lock_key),//控制按鍵--為1表示主路常綠，為0正常紅綠燈（主路支路交替通行）
.?main_red(main_red_led),//主路燈
.?main_green(main_green_led),//主路燈
.?main_yellow(main_yellow_led),//主路燈
.?branch_red(branch_red_led),//支路燈
.?branch_green(branch_green_led),//支路燈
.?branch_yellow(branch_yellow_led),//支路燈
.?main_green_time(main_green_time),
.?main_yellow_time(main_yellow_time),
.?branch_green_time(branch_green_time),
.?branch_yellow_time(branch_yellow_time),
.?main_green_BCD(main_green_BCD),//綠燈時間計數
.?main_yellow_BCD(main_yellow_BCD),//黃燈時間計數
.?main_red_BCD(main_red_BCD),//紅燈時間計數
.?branch_green_BCD(branch_green_BCD),//綠燈時間計數
.?branch_yellow_BCD(branch_yellow_BCD),//黃燈時間計數
.?branch_red_BCD(branch_red_BCD)//紅燈時間計數
);
//顯示數據生成模塊
shumaguan_data?shumaguan_data(
.?clk(clk),
.?main_red(main_red_led),//主路燈
.?main_green(main_green_led),//主路燈
.?main_yellow(main_yellow_led),//主路燈
.?branch_red(branch_red_led),//支路燈
.?branch_green(branch_green_led),//支路燈
.?branch_yellow(branch_yellow_led),//支路燈
.?main_green_BCD(main_green_BCD),//綠燈時間計數
.?main_yellow_BCD(main_yellow_BCD),//黃燈時間計數
.?main_red_BCD(main_red_BCD),//紅燈時間計數
.?branch_green_BCD(branch_green_BCD),//綠燈時間計數
.?branch_yellow_BCD(branch_yellow_BCD),//黃燈時間計數
.?branch_red_BCD(branch_red_BCD),//紅燈時間計數
.?main_green_time(main_green_time),
.?main_yellow_time(main_yellow_time),
.?branch_green_time(branch_green_time),
.?branch_yellow_time(branch_yellow_time),
.?main_data_out(main_data_out),//主路數碼管數據顯示
.?branch_data_out(branch_data_out)//支路數碼管數據顯示
);
display?display
(
.?clk(clk),
.?lock_key(lock_key),
.?main_data(main_data_out),//主路數碼管數據顯示
.?branch_data(branch_data_out),//支路數碼管數據顯示
.?weixuan(weixuan),//位選,高電平亮
.?duanxian(duanxian)//段選,高電平亮
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=456
