Quartus 8位頻率計的設計VHDL代碼實驗箱

名稱：Quartus 8位頻率計的設計VHDL代碼實驗箱

軟件：Quartus

語言：Verilog

代碼功能：

8位頻率計的設計與實現

實驗?zāi)康?設計并制作一個8位頻率計

實驗內容:根據頻率的定義和頻率測量的基本原理,測定信號的頻率必須有一個脈寬為秒的輸入信號脈沖計數允許的信號:1秒計數結束后,計數值被鎖入鎖存器,計數器清0,為下一測頻計數周期作好準備。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在實驗箱驗證，實驗箱如下，其他實驗箱可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

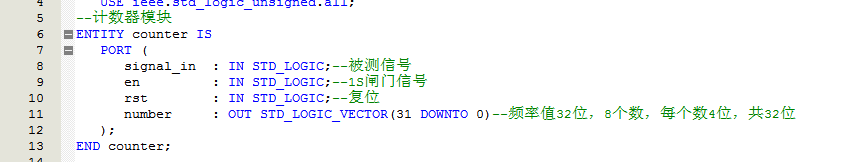

2. 程序文件

3. 程序運行

管腳分配

RTL圖

4. 程序仿真

4.1 整體仿真圖

4.2 控制模塊仿真圖

4.3 計數器模塊仿真圖

4.4 鎖存器模塊仿真圖

5.5 顯示模塊仿真圖

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
???
--控制模塊
ENTITY?Frq_Ctrl?IS
???PORT?(
??????clk??:?IN?STD_LOGIC;--時鐘1000Hz
??????en???:?OUT?STD_LOGIC;--使能--1S的閘門信號
??????rst??:?OUT?STD_LOGIC;--清零
??????lat??:?OUT?STD_LOGIC--鎖存
???);
END?Frq_Ctrl;
ARCHITECTURE?trans?OF?Frq_Ctrl?IS
???SIGNAL?count?:?integer?:=?0;
???
BEGIN
???--計數器0~1050
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(count?=?1050)?THEN--為減小仿真時間，計數值減小1000倍，以下同理
????????????count?<=?0;
?????????ELSE
????????????count?<=?count?+?1;
?????????END?IF;
??????END?IF;
???END?PROCESS;
--使能???
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN--50_00
?????????IF?(count?<?999)?THEN--1秒的使能信號，在1s內計數脈沖數就是頻率值
????????????en?<=?'1';
?????????ELSE
????????????en?<=?'0';
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???--鎖存
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN--計數值減小1000倍，以下同理
?????????IF?(count?<?1020?AND?count?>?1010)?THEN
????????????lat?<=?'1';
?????????ELSE
????????????lat?<=?'0';
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???--清零
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN--計數值減小1000倍
?????????IF?(count?<?1040?AND?count?>?1030)?THEN
????????????rst?<=?'1';
?????????ELSE
????????????rst?<=?'0';
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???
END?trans;

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=421
