Quartus出租車計費器VHDL代碼仿真

名稱：Quartus出租車計費器VHDL代碼仿真

軟件：Quartus

語言：VHDL

代碼功能：

一、任務及要求

CPLD為復雜可編程邏輯器件，通過EDA技術對其進行編程，可將一個較復雜的數字系統集成于一個芯片中，制成專用集成電路芯片，并可隨時在系統修改其邏輯功能，并最終完成電路的編程調試。

具體要求如下：

1.實現計費功能，計費標準為：按行駛里程計費，起步價為7元，并在車行3Km后按2元/Km計費，當計費器達到或超過20元時，每公里加收50％的車費，車停止不計費。

2.現場模擬功能：能模擬汽車起動、停止、暫停以及加速等狀態。

3.用BCD碼將車費和路程顯示出來。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. 仿真圖

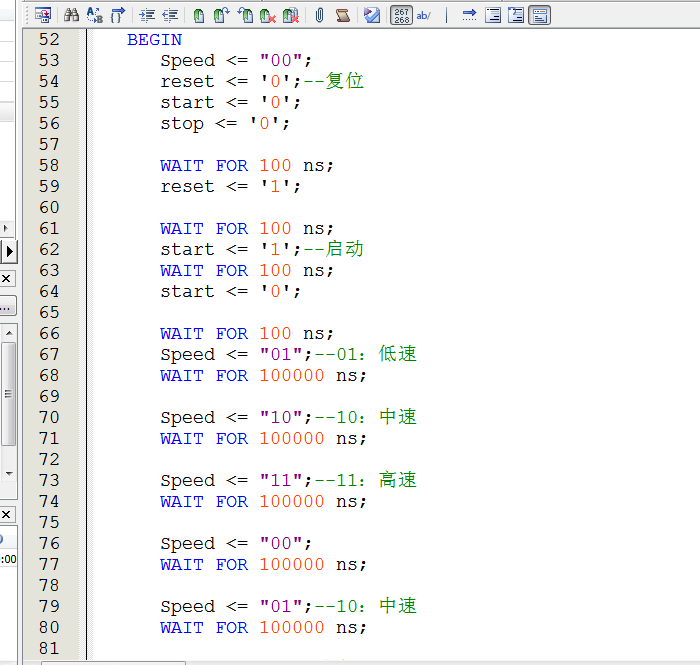

Testbench

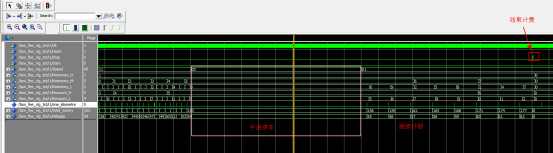

4.1 整體仿真

4.2 顯示模塊

4.3 速度脈沖模塊

4.4 計費模塊

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?taxi_fee?IS
???PORT?(
??????clk????????:?IN?STD_LOGIC;--256Hz基準頻率CLOCK0
??????reset??????:?IN?STD_LOGIC;--復位信號，低有效?
??????stop???????:?IN?STD_LOGIC;--本次行程結束，停止計費，高有效
??????start??????:?IN?STD_LOGIC;--啟動信號，行程開始，高有效?
??????Speed??????:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);--00：暫停等待；01：低速；10：中；，11：高速
??????Kmmoney_L??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--合計費用?HML=xxx?（BCD碼顯示）
??????Kmmoney_M??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--合計費用?HML=xxx?（BCD碼顯示）
??????Kmmoney_H??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--合計費用?HML=xxx?（BCD碼顯示）
??????
??????Kmcount_H??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--總路程，里程范圍為HL=0~99（BCD碼顯示）
??????Kmcount_L??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)--總路程，里程范圍為HL=0~99（BCD碼顯示）
???);
END?taxi_fee;
ARCHITECTURE?trans?OF?taxi_fee?IS
--模塊例化
???COMPONENT?display?IS
??????PORT?(
?????????clk????????:?IN?STD_LOGIC;
?????????reset??????:?IN?STD_LOGIC;
?????????totel_money?:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0);
?????????mileage????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????Kmmoney_L??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
?????????Kmmoney_M??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
?????????Kmmoney_H??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
?????????Kmcount_H??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
?????????Kmcount_L??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)
??????);
???END?COMPONENT;
--模塊例化???
???COMPONENT?speed_pulse?IS
??????PORT?(
?????????clk????????:?IN?STD_LOGIC;
?????????reset??????:?IN?STD_LOGIC;
?????????Speed??????:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);
?????????one_kilometre?:?OUT?STD_LOGIC
??????);
???END?COMPONENT;
--模塊例化
COMPONENT?taxi_state?IS
???PORT?(
??????clk??????????????:?IN?STD_LOGIC;
??????reset????????????:?IN?STD_LOGIC;
??????
??????stop?????????????:?IN?STD_LOGIC;
??????start????????????:?IN?STD_LOGIC;
??????Speed????????????:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);
??????one_kilometre????:?IN?STD_LOGIC;
??????mileage_out??????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);
??????totel_money_out??:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0)
???);
???END?COMPONENT;
???
--信號定義
???SIGNAL?one_kilometre???:?STD_LOGIC;
???SIGNAL?totel_money?????:?STD_LOGIC_VECTOR(15?DOWNTO?0);
???SIGNAL?mileage?????????:?STD_LOGIC_VECTOR(7?DOWNTO?0);
BEGIN
???--速度脈沖產生模塊
???U_speed_pulse?:?speed_pulse
??????PORT?MAP?(
?????????clk?????????????=>?clk,--標準時鐘，256hz?
?????????reset???????????=>?reset,--復位信號，低有效?
?????????Speed???????????=>?Speed,--00：暫停等待
?????????one_kilometre???=>?one_kilometre--1公里產生一次脈沖
??????);
???
???
???--計費模塊
???U_taxi_state?:?taxi_state
??????PORT?MAP?(
?????????clk??????????????=>?clk,--標準時鐘，256hz?
?????????reset????????????=>?reset,--復位信號，低有效?
?????????stop?????????????=>?stop,--本次行程結束，停止計費，高有效
?????????start????????????=>?start,--啟動信號，行程開始，高有效?
?????????speed????????????=>?Speed,--00：暫停等待；01：低速；10：中；，11：高速
?????????one_kilometre????=>?one_kilometre,--1公里產生一次脈沖
?????????mileage_out??????=>?mileage,
?????????totel_money_out??=>?totel_money--合計費用
??????);
???
???
???--顯示模塊
???U_display?:?display
??????PORT?MAP?(
?????????clk??????????=>?clk,--標準時鐘，256hz?
?????????reset????????=>?reset,--復位信號，低有效?
?????????totel_money??=>?totel_money,--費用
?????????mileage??????=>?mileage,--里程
?????????Kmmoney_L????=>?Kmmoney_L,--合計費用?HML=xxx?（BCD碼顯示）
?????????Kmmoney_M????=>?Kmmoney_M,
?????????Kmmoney_H????=>?Kmmoney_H,
?????????
?????????Kmcount_H????=>?Kmcount_H,--總路程，里程范圍為HL=0~99（BCD碼顯示）
?????????Kmcount_L????=>?Kmcount_L
??????);
???
END?trans;

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=397
