Quartus拔河游戲機VHDL代碼

名稱：Quartus拔河游戲機VHDL代碼

軟件：Quartus

語言：VHDL

代碼功能：

題目五 電子拔河游戲機

電子拔河游戲機是一種能容納甲乙雙方參賽游戲電路。由一排發光二極管表示拔河的“電子繩”。由甲乙雙方通過按紐開關使發光二極管向一方的終點延伸，當延伸到某方的最后一個發光二極管時，則該方獲勝，連續比賽多局以定勝負。

基本要求：

1、設計一個能進行拔河游戲的電路。

2、電路使用 9 個發光二極管，開機后只有中間一個發亮，此即拔河的中心點。

3、游戲雙方各持一個按鈕，迅速地、不斷地按動，產生脈沖，誰按得快， 亮點就向誰的方向移動，每按一次，亮點移動一次。

4、亮點移到任一方終端二極管時，這一方就獲勝，此時雙方按鈕均無作用， 輸出保持，只有復位后才使亮點恢復到中心。

5、用數碼管顯示獲勝者的盤數。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

頂層電路

代碼

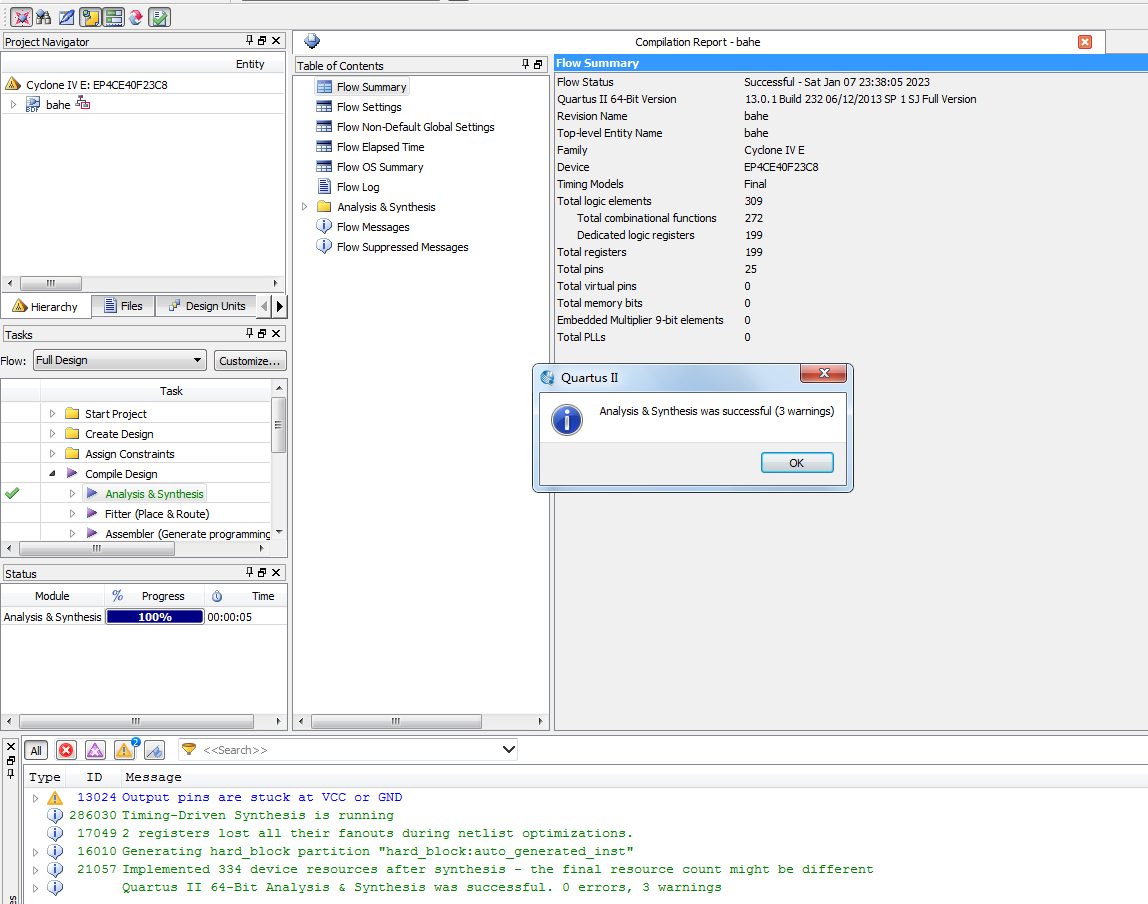

3. 程序編譯

4. RTL圖

狀態圖

5. 仿真圖

整體仿真圖

功能：電路使用 9 個發光二極管，開機后只有中間一個發亮，此即拔河的中心點。 游戲雙方各持一個按鈕，迅速地、不斷地按動，產生脈沖，誰按得快， 亮點就向誰的方向移動，每按一次，亮點移動一次。 亮點移到任一方終端二極管時，這一方就獲勝，此時雙方按鈕均無作用， 輸出保持，只有復位后才使亮點恢復到中心。用數碼管顯示獲勝者的盤數。

按鍵檢測模塊

模塊功能：按鍵按下后，輸出一個脈沖信號指示按鍵按鍵

拔河控制模塊

模塊功能：控制led燈根據按鍵移動，左移或者右移，發光二極管向一方的終點延伸，

當延伸到某方的最后一個發光二極管時，則該方獲勝，此時雙方按鈕均 無作用， 輸出保持，記錄此時的分?jǐn)?shù)

顯示模塊

模塊功能：用數碼管顯示獲勝者的盤數 ，分別顯示游戲雙方的或者盤數，采用掃描式的數碼管，數碼管為共陽極。

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--控制模塊
ENTITY?bahe_ctrl?IS
???PORT?(
??????clk???????:?IN?STD_LOGIC;--標準時鐘
??????reset_n????????:?IN?STD_LOGIC;--復位信號，低有效?
reset_cnt????????:?IN?STD_LOGIC;--計數復位信號，低有效?
??????shift1???????:?IN?STD_LOGIC;--選手1
??????shift2???????:?IN?STD_LOGIC;--選手2
??????led????????????:?OUT?STD_LOGIC_VECTOR(8?DOWNTO?0);--9個led
???win1_times?????:OUT?STD_LOGIC_VECTOR(15?DOWNTO?0);--1號獲勝次數
???win2_times?????:OUT?STD_LOGIC_VECTOR(15?DOWNTO?0)--2號獲勝次數
???);
END?bahe_ctrl;
ARCHITECTURE?behave?OF?bahe_ctrl?IS
???
???TYPE?State_type?IS?(s_idle,?s_start,?s_left_shift,?s_right_shift,?s_win_1,?s_win_2);??--?定義狀態
???SIGNAL?state?:?State_Type;????--?創建信號
???SIGNAL?game_led??????:?STD_LOGIC_VECTOR(8?DOWNTO?0)?:=?"000010000";
SIGNAL?win1_num??????:?STD_LOGIC_VECTOR(15?DOWNTO?0)?:=?"0000000000000000";
SIGNAL?win2_num??????:?STD_LOGIC_VECTOR(15?DOWNTO?0)?:=?"0000000000000000";
BEGIN
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?((NOT(reset_n))?=?'1')?THEN
????????????state?<=?s_idle;
?????????ELSE
????????????CASE?state?IS
???????????????WHEN?s_idle?=>--復位狀態
?????????????????????state?<=?s_start;
???????????????WHEN?s_start?=>--游戲中
??????????????????IF?(game_led?=?"100000000")?THEN
?????????????????????state?<=?s_win_1;--1號贏
??????????????????ELSIF?(game_led?=?"000000001")?THEN
?????????????????????state?<=?s_win_2;--2號贏
??????????????????ELSIF?(shift1?=?'1')?THEN
?????????????????????state?<=?s_left_shift;--led左移
??????????????????ELSIF?(shift2?=?'1')?THEN
?????????????????????state?<=?s_right_shift;--led右移
??????????????????ELSE
?????????????????????state?<=?s_start;
??????????????????END?IF;
???????????????WHEN?s_left_shift?=>--led左移
??????????????????state?<=?s_start;
???????????????WHEN?s_right_shift?=>--led右移
??????????????????state?<=?s_start;
???????????????WHEN?s_win_1?=>
??????????????????state?<=?s_win_1;--1號贏
???????????????WHEN?s_win_2?=>
??????????????????state?<=?s_win_2;--2號贏
???????????????WHEN?OTHERS?=>
????????????END?CASE;
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?((NOT(reset_n))?=?'1')?THEN--復位
????????????game_led?<=?"000010000";
?????????ELSIF?(state?=?s_left_shift)?THEN
????????????game_led?<=?(game_led(7?DOWNTO?0)?&?'0');--led左移
?????????ELSIF?(state?=?s_right_shift)?THEN
????????????game_led?<=?('0'?&?game_led(8?DOWNTO?1));--led右移
?????????END?IF;
??????END?IF;
???END?PROCESS;
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?((NOT(reset_cnt))?=?'1')?THEN--復位
????????????win1_num?<=?"0000000000000000";
?????????ELSIF?(state?=?s_start?and?game_led?=?"100000000")?THEN----1號贏
????????????win1_num?<=win1_num+?"0000000000000001";--加1
?????????ELSE
win1_num?<=win1_num;
?????????END?IF;
??????END?IF;
???END?PROCESS;???
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?((NOT(reset_cnt))?=?'1')?THEN--復位
????????????win2_num?<=?"0000000000000000";
?????????ELSIF?(state?=?s_start?and?game_led?=?"000000001")?THEN----2號贏
????????????win2_num?<=win2_num+?"0000000000000001";--加1
?????????ELSE
win2_num?<=win2_num;
?????????END?IF;
??????END?IF;
???END?PROCESS;
--輸出
win1_times<=win1_num;
win2_times<=win2_num;
???led?<=?game_led;
END?behave;
