Quartus溫度控制器Verilog代碼遠程云端平臺

名稱：Quartus溫度控制器Verilog代碼遠程云端平臺

軟件：Quartus

語言：Verilog

代碼功能：

溫度控制器設計：

當溫度高于標值時，電動機正轉，降溫；

當溫度低于標值時，電動機反轉，升溫；

要能夠實時監測溫度，并通過數碼管顯示；

溫度使用按鍵控制升高或者降低。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在遠程云端平臺驗證，遠程云端平臺如下，其他遠程云端平臺可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

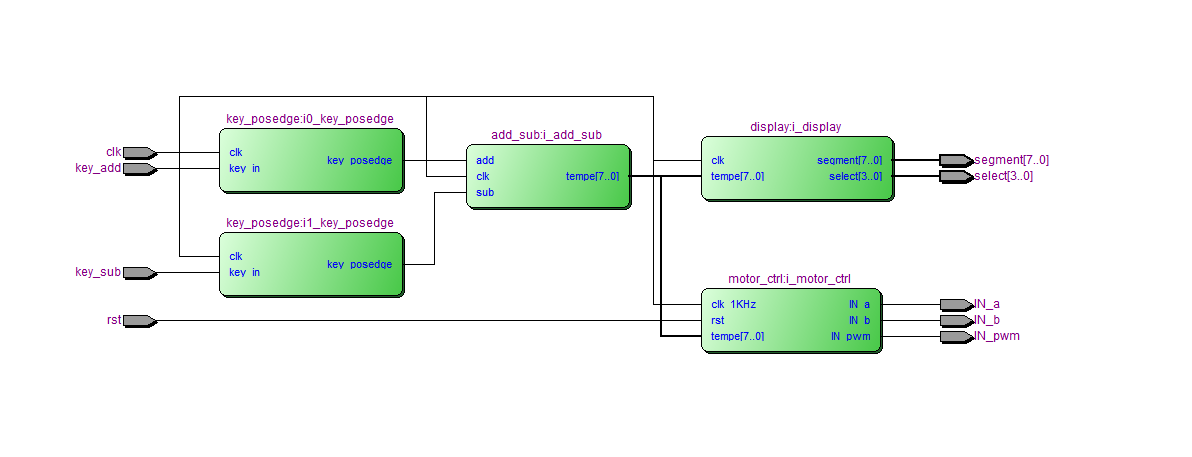

4. RTL圖

5. 管腳分配

6. Testbench

7. 仿真圖

整體仿真圖

按鍵上升沿檢測模塊

溫度控制模塊

顯示模塊

電機控制模塊

部分代碼展示:

module?temperature(
input?clk,//時鐘
input?rst,//復位，高電平
input?key_add,//輸入加按鍵
input?key_sub,//輸入減按鍵
//電機
output?IN_a,
output?IN_b,
output?IN_pwm,
//共陽極數碼管
output?[7:0]?segment,//數碼管段選顯示
output?[3:0]?select//數碼管位選顯示
);
wire?[7:0]?tempe;//溫度
wire?add;//增加鍵
wire?sub;//減小鍵
//按鍵上升沿檢測模塊
key_posedge?i0_key_posedge(
.?clk(clk),//時鐘
.?key_in(key_add),//輸入按鍵
.?key_posedge(add)?//按鍵上升沿
);
key_posedge?i1_key_posedge(
.?clk(clk),//時鐘
.?key_in(key_sub),//輸入按鍵
.?key_posedge(sub)?//按鍵上升沿
);
//溫度增加或者減小模塊
add_sub?i_add_sub(
.?clk(clk),//時鐘
.?add(add),//增加鍵
.?sub(sub),//減小鍵
.?tempe(tempe)//溫度
);
//電機控制
motor_ctrl?i_motor_ctrl(
.?clk_1KHz(clk),//時鐘
.?rst(rst),//復位，高電平
.?tempe(tempe),//溫度
//電機
.?IN_a(IN_a),
.?IN_b(IN_b),
.?IN_pwm(IN_pwm)
);
//數碼管顯示模塊
display?i_display(
.?clk(clk),//
.?tempe(tempe),//溫度
.?segment(segment),//數碼管段選顯示
.?select(select)//數碼管位選顯示
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=362
