【代碼庫】使用 LPC5500 的 RTC OSC 校準功能

AN14605 使用 LPC5500 的 RTC OSC 校準功能

該軟件隨附于應用筆記 AN14605，該筆記介紹了如何使用 LPC5500 的 RTC OSC 校準功能。LPC5500 器件提供 RTC 功能，并且 LPC5500 器件還配備了支持外部石英晶體的 RTC 振蕩器。本應用筆記介紹了如何使用溫度傳感器（放置在與晶體溫度相同或接近的位置）來顯著提高精度。由于 LPC5500 的 RTC OSC 具有電子調諧寄存器，因此在 LPC5500 上使用此方法實現溫度補償?shù)倪^程更加簡單。該寄存器允許通過增加或減少振蕩器分頻器鏈中的計數來影響時鐘速度。這可以在不改變振蕩器頻率的情況下改變一秒鐘周期的持續時間。

主板：LPCXpresso55S69

類別：實時時鐘

外圍設備：時鐘

工具鏈：MCUXpresso IDE、VS Code

目錄

1. 軟件
2. 硬件
3. 設置
4. 結果
5. 常見問題解答
6. 支持
7. 發行說明

1.軟件

• MCUXpresso IDE v24.9或更高版本。
• SDK216000LPCXpresso55S69
• 適用于 Visual Studio Code 的 MCUXpresso：此示例支持適用于 Visual Studio Code 的 MCUXpresso，有關如何使用 Visual Studio Code 的更多信息，請參閱此處。

2.硬件

• LPCXpresso55S69開發板(LPC55S69-EVK)
• Micro-USB 線纜
• 邏輯分析儀

3. 設置

請參閱AN14605了解更多詳細信息。

3.1 步驟 1

將 P1_6（LPC55S69-EVK P18-9）連接到邏輯分析儀。

3.2 第 2 步

• 將項目導入 MCUXpresso IDE。

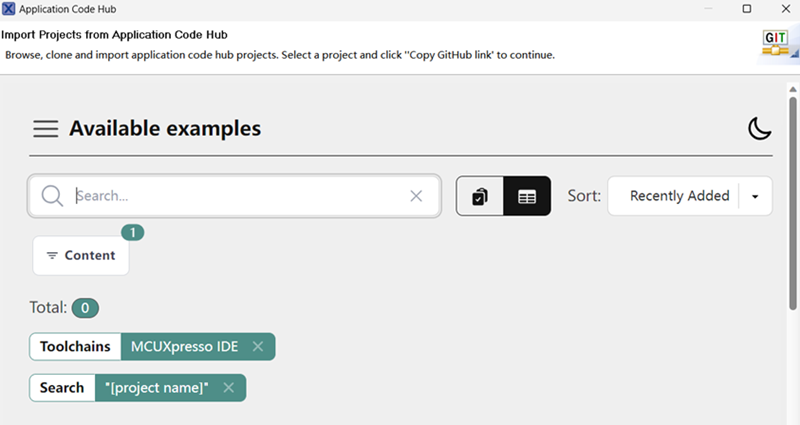

1. 打開 MCUXpresso IDE，在快速啟動面板中，選擇?從應用程序代碼中心導入?。
   ?
2. 在搜索欄中輸入演示名稱。

3. 點擊?復制GitHub鏈接?，MCUXpresso IDE將自動檢索項目屬性，然后單擊?下一步>?。
   ?
4. 選擇主分支然后點擊?Next>?，選擇MCUXpresso工程，點擊Finish按鈕完成導入。
   ?

• 使用微型 USB 線連接 PC 主機和開發板上的 USB 端口 (P6)。
• 編譯并下載到開發板。
• 重置并運行。

4.結果

通過邏輯分析儀觀察IO的波形，應該如下：

5. 常見問題解答

尚未發現針對該項目的常見問題解答。
