供應鏈全國產，賦能高精度電流測量系統！納芯微發布閉環磁通門信號調節芯片NSDRV401

近日，納芯微正式發布NSDRV401高精度閉環磁通門信號調節芯片。該產品專為閉環磁通門電流傳感器設計，集成精密補償驅動、電流檢測放大器及2.5V基準源，支持4.5V至5.5V單電源供電，工作溫度范圍支持-40℃至125℃，適應復雜工業環境，為光伏，逆變器、充電樁提供高可靠、高隔離的電流測量解決方案。

隨著新能源與智能制造領域的高速發展，電流測量在系統安全與能效控制中的作用愈加關鍵，與此同時，復雜應用場景對測量精度、集成度與穩定性的要求也在不斷提升，傳統傳感器調節芯片難以兼顧高精度、快速響應與多重保護，成為系統設計的瓶頸。納芯微NSDRV401融合先進閉環控制機制與多重診斷防護能力，為客戶帶來全新電流測量解決方案。

1. 高精度閉環控制，突破測量精度限制

NSDRV401基于閉環磁通門技術，通過補償電流與原邊電流的動態平衡，顯著提升系統測量精度。芯片內置高性能電流檢測放大器（CSA），輸入失調電壓低至±10μV（典型值），全溫區溫漂僅±0.1μV/℃，典型增益誤差控制在±0.02%，溫漂低至0.5ppm/℃，滿足全溫域內的精密電流測量需求。

在動態響應方面，NSDRV401具備2MHz的-3dB帶寬和8.5V/μs的壓擺率，能夠精準捕捉快速電流變化，滿足高速電機驅動、功率變換器等瞬態響應要求。同時，CSA通道的共模抑制比（CMRR）高達90dB，電源抑制比（PSRR）達102dB，即使在強干擾場景中也能保持測量精度，保障測量穩定。

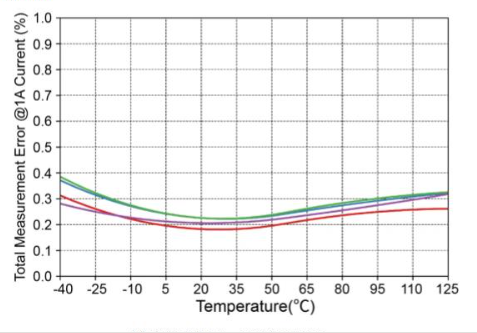

全溫度模組實測結果：電流檢測精度優于0.5%

2. 內置多重保護機制，保障系統可靠運行

為提升系統可靠性，NSDRV401還集成多項故障檢測功能。芯片內置退磁電路，有效消除剩磁影響；同時支持磁探頭線圈開路/短路、補償線圈開路檢測，并通過ERROR引腳實時反饋異常狀態，防止系統損壞。

3. 通過嚴苛認證，適配多場景應用

在嚴苛環境適應性方面，NSDRV401表現同樣出色。產品支持±4kV HBM、±1kV CDM的ESD防護，工作溫度范圍覆蓋-40℃至125℃，可穩定運行于復雜工業環境。

此外，NSDRV401采用帶散熱焊盤的QFN20封裝，有效提升熱傳導效率，滿足高功率密度系統的集成需求。

NSDRV401產品封裝信息
