Quartus秒表設計verilog代碼仿真

名稱：Quartus秒表設計verilog代碼仿真

軟件：Quartus

語言：Verilog

代碼功能：

設計一個可記錄 60 秒時長的秒表，具有兩個控制按鍵 k0 和 k1，基本功能如下：

（1）按下 k0，計時開始；再次按下 k0，計時暫停；再次按下 k0，計時繼續。

（2）計時開始后，按下 k1，顯示暫停，即顯示的數字凍結，內部仍在計時；再次按下 k1，顯示更新為新的計時時間，仍然凍結，內部仍繼續計時。

（3）計時暫停時，按下 k1，計時復位清零。

（4）凍結顯示時，按下 k0，恢復正常顯示。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

1. 工程文件

2. 程序文件

3. 程序編譯

4. RTL圖

5. Testbench

6. 仿真圖

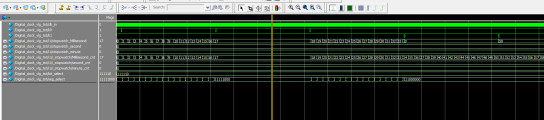

整體仿真圖

按鍵檢測模塊

分頻模塊

控制模塊

顯示模塊

部分代碼展示:

//設計一個可記錄?60?秒時長的秒表，具有兩個控制按鍵?k0?和?k1，基本功能如下：
//（1）按下?k0，計時開始；再次按下?k0，計時暫停；再次按下?k0，計時繼續。
//（2）計時開始后，按下?k1，顯示暫停，即顯示的數字凍結，內部仍在計時；再次按
//下?k1，顯示更新為新的計時時間，仍然凍結，內部仍繼續計時。
//（3）計時暫停時，按下?k1，計時復位清零。
//（4）凍結顯示時，按下?k0，恢復正常顯示
module?Digital_clock(
input?clk_in,//有源晶振
input?k0,//啟動//暫停
input?k1,//暫停//復位
output?[5:0]?bit_select,//數碼管位選，低電平有效
output?[7:0]?seg_select//數碼管段選，為低電平時，相應字段就點亮
);
wire?[7:0]?stopwatch_Millisecond;//10毫秒
wire?[7:0]?stopwatch_second;//秒
wire?[7:0]?stopwatch_minute;//分
wire?k0_n;//啟動//暫停
wire?k1_n;//暫停//復位
wire?clk_100Hz;
//按鍵檢測
key_jitter?i0_key_jitter(
.?clkin(clk_in),
.?key_in(k0),//輸入
.?key_negedge(k0_n)//消抖后按鍵下降沿
);
//按鍵檢測
key_jitter?i1_key_jitter(
.?clkin(clk_in),
.?key_in(k1),//輸入
.?key_negedge(k1_n)//消抖后按鍵下降沿
);
//分頻模塊，產生100Hz用于秒表計時
fenping?fenping_Hz(
.?clk_in(clk_in),
.?clk_100Hz(clk_100Hz)//100Hz--對應10ms
);
//
//秒表控制模塊
stopwatch?i_stopwatch(
.?clk_in(clk_in),
.?clk_100Hz(clk_100Hz),//100Hz--對應10ms
.?k0(k0_n),//啟動//暫停
.?k1(k1_n),//暫停//復位
.?stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
.?stopwatch_second(stopwatch_second),//秒
.?stopwatch_minute(stopwatch_minute)//分
);
//數碼管顯示模塊
display?i_display(
.?clk(clk_in),
.?stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
.?stopwatch_second(stopwatch_second),//秒
.?stopwatch_minute(stopwatch_minute),//分
.?bit_select(bit_select),//數碼管位選
.?seg_select(seg_select)//數碼管段選
);
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=395
