基于STM32設計的水資源監測系統

一、前言

1.1 項目開發背景

水資源作為人類賴以生存和發展的基礎性自然資源，其質量直接關系到生態環境的可持續發展和人民群眾的生命健康。隨著工業化與城鎮化的快速推進，水體污染問題日益嚴重，水資源的保護與科學管理已成為全球關注的重要議題。為了實現對水環境的高效監測與管理，亟需構建一套集成化、智能化的水資源環境監測系統，實現水質數據的實時采集、分析、傳輸與展示，為環境治理提供數據支撐與決策依據。

傳統的水質監測方法多以人工采樣與實驗室分析為主，周期長、效率低，難以及時反映動態變化的水質狀況，無法滿足當前水環境實時監控的需求。借助嵌入式技術、物聯網通信技術及傳感器技術的發展，構建基于STM32嵌入式平臺的智能水環境監測系統成為一種可行而有效的方案。該系統通過多種水質傳感器實現對水溫、pH值、溶解氧、電導率、水位等參數的連續自動監測，并通過無線通信方式將數據實時上傳至物聯網平臺，實現遠程監控與報警。

本項目基于STM32F103C8T6單片機作為主控核心，結合DS18B20、pH傳感器、溶解氧傳感器、TDS電導率傳感器、水位傳感器等多種模塊構建多參數水質檢測系統，通過IIC接口實現本地OLED顯示，結合Air780E 4G通信模塊實現遠程數據上傳。項目采用MQTT協議接入華為云物聯網平臺，同時配套開發基于Qt(C++)的Android手機APP和Windows上位機，用于數據可視化展示和歷史數據分析，提升系統的可用性與智能化水平。

系統還集成了高電平觸發蜂鳴器，在監測數據出現異常時可實現現場聲光報警，有效提升應急響應能力。該系統具有部署靈活、運行穩定、實時性強等優點，廣泛適用于河流、湖泊、水庫、水產養殖、污水處理等多種場景，對于推動水環境保護信息化、智能化具有重要現實意義和應用價值。

1.2 設計實現的功能

（1）水溫檢測功能：通過DS18B20防水溫度傳感器對水體溫度進行實時監測，并將數據傳送至主控芯片處理。

（2）pH值檢測功能：采用模擬量輸出的pH傳感器對水體酸堿度進行檢測，經ADC采集并通過算法轉換為實際pH值。

（3）溶解氧檢測功能：采用485接口輸出的溶解氧傳感器，通過485轉串口模塊與STM32通信，實時獲取水中溶解氧濃度。

（4）水位檢測功能：使用電阻式模擬量輸出的水位傳感器，實現水體液位的實時監測，并通過ADC接口采集。

（5）TDS電導率檢測功能：通過TDS傳感器采集水體的電導率信息，反映水中溶解固體物的含量。

（6）OLED本地顯示功能：通過0.96寸IIC接口OLED屏，實時顯示采集的水溫、pH值、溶解氧、水位、電導率等關鍵參數，便于現場查看。

（7）數據上云功能：利用Air780E 4G模塊，通過MQTT協議將采集的所有水質參數上傳至華為云IoT物聯網平臺，實現遠程數據可視化管理。

（8）遠程APP與上位機顯示功能：基于Qt(C++)開發Android手機APP與Windows上位機，接收云端數據并以圖表方式進行可視化展示，支持實時查看與歷史數據查詢。

（9）歷史數據記錄與折線圖查看功能：Android APP端支持每日歷史數據的存儲和查詢功能，用戶可通過折線圖形式查看各項水質指標的變化趨勢。

（10）異常報警功能：當系統監測到水質參數異常（如超出設定閾值）時，觸發高電平蜂鳴器進行現場聲響報警，提示相關人員及時處理。

1.3 項目硬件模塊組成

（1）STM32F103C8T6主控模塊：作為系統的核心控制單元，負責采集傳感器數據、數據處理、本地顯示和數據上傳等任務。

（2）DS18B20水溫傳感器模塊：用于實時采集水體溫度數據，具有防水封裝，通信方式為單總線接口。

（3）pH值檢測傳感器模塊：輸出模擬電壓信號，通過STM32的ADC采樣接口讀取，結合公式算法換算出實際pH值。

（4）溶解氧傳感器模塊：采用RS485接口輸出，通過485轉TTL串口模塊連接STM32，實現對水體溶解氧濃度的讀取。

（5）水位檢測模塊：使用電阻式模擬量輸出的水位傳感器，通過STM32的ADC接口獲取水位高度信息。

（6）TDS電導率傳感器模塊：模擬量輸出，檢測水中溶解固體的電導率值，通過ADC采集處理。

（7）OLED顯示模塊：采用0.96寸IIC通信接口，用于實時顯示采集到的水溫、pH值、溶解氧、水位、電導率等數據。

（8）Air780E 4G通信模塊：負責將處理后的水質數據通過MQTT協議上傳至華為云IoT物聯網平臺，實現遠程數據通信。

（9）蜂鳴器模塊：采用高電平觸發方式，在檢測數據異常時發出聲響警報，用于本地故障提示。

（10）485轉串口通信模塊：用于將溶解氧傳感器的RS485信號轉換為STM32可識別的TTL串口信號，實現串口數據通信。

1.4 設計思路

本項目設計一套基于STM32的水資源環境監測系統，實現多項水質參數的實時監測、本地顯示、遠程上傳和異常報警等功能。系統整體設計思路遵循“模塊化、集成化、智能化”的原則，圍繞數據采集、數據處理、數據傳輸與數據展示四個核心環節進行系統開發。

在數據采集部分，系統選用多種水質傳感器模塊，分別用于采集水溫、pH值、溶解氧、水位和電導率等核心水質指標。其中，溫度傳感器DS18B20通過單總線通信方式獲取數據；pH值和TDS電導率采用模擬量輸出方式，STM32通過ADC模塊進行電壓采樣并結合算法轉換為實際值；水位傳感器同樣輸出模擬信號，方便讀取液位變化；溶解氧傳感器則通過RS485通信輸出，經過485轉串口模塊后接入STM32的串口讀取。通過合理搭配通信協議和接口資源，實現了多參數、多通道的水質數據采集。

在數據處理與顯示方面，STM32F103C8T6主控芯片作為系統核心，負責各項傳感器數據的采集調度與數值處理。處理后的數據通過IIC接口發送至0.96寸OLED顯示屏，便于現場查看當前水質狀態。系統設計時充分考慮資源優化，確保多個模塊協同工作，避免通信沖突和資源浪費。

在數據傳輸部分，系統集成了Air780E 4G模塊，實現遠程無線通信。選用輕量級的MQTT協議，將處理后的數據通過4G網絡上傳至華為云物聯網平臺，確保數據上傳的穩定性和實時性。MQTT協議具有發布/訂閱機制，能夠降低網絡帶寬消耗，提高通信效率，特別適合物聯網設備的低功耗、低帶寬應用場景。

為實現遠程數據展示與分析，系統配套開發Android手機APP與Windows上位機軟件，采用Qt(C++)設計，支持從華為云物聯網平臺接收數據并進行可視化展示。APP端還支持歷史數據存儲與查看功能，用戶可按日期查詢歷史記錄，并以折線圖形式分析水質變化趨勢。通過跨平臺設計，實現了移動端與PC端的無縫對接。

系統具備異常報警功能，當監測到某項參數超過預設閾值時，STM32將自動驅動蜂鳴器報警，實現現場預警，增強系統的安全性和響應能力。整體系統硬件采用模塊化結構設計，便于后期擴展與維護，同時提升了項目的穩定性和實用性。

1.5 系統功能總結

功能模塊	實現內容	硬件支持	通信方式
水溫檢測	實時監測水體溫度	DS18B20溫度傳感器	單總線
pH值檢測	檢測水體酸堿度，轉換為實際pH值顯示	模擬pH傳感器	模擬量 → ADC
溶解氧檢測	檢測水中溶解氧濃度	溶解氧傳感器 + 485轉串口模塊	RS485 → TTL串口
水位檢測	實時監測水位高度	電阻式水位傳感器	模擬量 → ADC
TDS電導率檢測	檢測水體中溶解固體含量的電導率	TDS電導率傳感器	模擬量 → ADC
本地顯示	實時顯示各項水質數據（溫度、pH、溶解氧、水位、電導率）	0.96寸OLED顯示屏（IIC接口）	IIC通信
數據上傳	將采集數據上傳至華為云IoT平臺	Air780E 4G模塊	MQTT協議（4G網絡）
遠程數據顯示	在Android APP和Windows上位機端查看實時及歷史數據，支持折線圖顯示	Qt開發APP與上位機	MQTT訂閱（云端同步）
歷史數據管理	APP端支持每日數據存儲與查詢，圖形化展示水質變化	Android手機APP	本地+云端數據同步
異常報警	當數據異常超閾值，蜂鳴器報警提醒	高電平觸發蜂鳴器	IO控制

1.6 開發工具的選擇

【1】設備端開發

STM32的編程語言選擇C語言，C語言執行效率高，大學里主學的C語言，C語言編譯出來的可執行文件最接近于機器碼，匯編語言執行效率最高，但是匯編的移植性比較差，目前在一些操作系統內核里還有一些低配的單片機使用的較多，平常的單片機編程還是以C語言為主。C語言的執行效率僅次于匯編，語法理解、代碼通用性強，也支持跨平臺，在嵌入式底層、單片機編程里用的非常多，當前的設計就是采用C語言開發。

開發工具選擇Keil，keil是一家世界領先的嵌入式微控制器軟件開發商，在2015年，keil被ARM公司收購。因?yàn)楫?dāng)前芯片選擇的是STM32F103系列，STMF103是屬于ARM公司的芯片構架、Cortex-M3內核系列的芯片，所以使用Kile來開發STM32是有先天優勢的，而keil在各大高校使用的也非常多，很多教科書里都是以keil來教學，開發51單片機、STM32單片機等等。目前作為MCU芯片開發的軟件也不只是keil一家獨大，IAR在MCU微處理器開發領域里也使用的非常多，IAR擴展性更強，也支持STM32開發，也支持其他芯片，比如：CC2530,51單片機的開發。從軟件的使用上來講，IAR比keil更加簡潔，功能相對少一些。如果之前使用過keil，而且使用頻率較多，已經習慣再使用IAR是有點不適應界面的。

【2】上位機開發

上位機的開發選擇Qt框架，編程語言采用C++；Qt是一個1991年由Qt Company開發的跨平臺C++圖形用戶界面應用程序開發框架。它既可以開發GUI程序，也可用于開發非GUI程序，比如控制臺工具和服務器。Qt是面向?qū)ο蟮目蚣?，使用特殊的代碼生成擴展（稱為元對象編譯器(Meta Object Compiler, moc)）以及一些宏，Qt很容易擴展，并且允許真正地組件編程。Qt能輕松創建具有原生C++性能的連接設備、用戶界面（UI）和應用程序。它功能強大且結構緊湊，擁有直觀的工具和庫。

1.7 數據交互字段

在將本項目采集的數據上傳至 華為云 IoT 物聯網平臺 時，需要為設備模型（即產品模型）定義一組字段屬性（屬性服務），用于描述設備采集到的各種數據。這些屬性應能完整表達你系統的功能。

在華為云 IoT 平臺定義以下字段屬性：

字段名稱（標識符）	數據類型	單位	描述	示例值
waterTemp	float	℃	水溫	22.5
phValue	float	無	PH值	7.21
dissolvedOxygen	float	mg/L	溶解氧濃度	6.85
waterLevel	float	cm	當前水位高度	13.2
tdsValue	float	ppm	TDS電導率（溶解性總固體）	580
uploadTime	string	時間戳	數據上傳時間	2025-06-05T12:30:00
alarmStatus	int	無	異常報警狀態（0正常，1異常）	0

說明：

• 數據類型需與華為云平臺支持的類型一致，如 int、float、string、boolean。
• alarmStatus 可用于報警提示功能，如當PH超標、TDS過高等時上傳 1。
• uploadTime 可以作為歷史數據存儲和查詢依據。

MQTT 上傳格式（JSON 結構）：

{
  "waterTemp": 22.5,
  "phValue": 7.21,
  "dissolvedOxygen": 6.85,
  "waterLevel": 13.2,
  "tdsValue": 580,
  "alarmStatus": 0,
  "uploadTime": "2025-06-05T12:30:00"
}

二、硬件介紹

當前項目使用的相關軟件工具、模塊源碼已經上傳到網盤：https://ccnr8sukk85n.feishu.cn/wiki/QjY8weDYHibqRYkFP2qcA9aGnvb?from=from_copylink

2.1 STM32F102C8T6

STM32F103C8T6 是 STMicroelectronics 公司推出的一款基于 ARM Cortex-M3 內核的 32 位高性能低功耗微控制器，屬于 STM32F1 系列中的主流型產品。該芯片具有較高的性價比和穩定的性能，被廣泛應用于嵌入式控制系統、物聯網設備、傳感器采集、工業自動化等領域。

STM32F103C8T6 運行主頻為 72MHz，具有 64KB 的 Flash 程序存儲器和 20KB 的 SRAM，滿足中小型嵌入式項目的代碼和數據存儲需求。它集成豐富的外設接口，包括多達 37 個通用 I/O 端口、3 個通用定時器、1 個高級定時器、多個串口（USART）、SPI 接口、I2C 接口以及 12 位 ADC 模塊（多達 10 個通道），能夠支持多種模擬和數字信號輸入輸出。

該芯片封裝為 LQFP-48（48 引腳封裝），方便用戶在 PCB 設計和元件焊接過程中操作。它支持 2.0V~3.6V 的供電電壓，具有較強的抗干擾能力和低功耗特性，適合在復雜或要求較高的工作環境中運行。

在開發方面，STM32F103C8T6 支持多種開發工具，如 Keil、IAR、STM32CubeIDE 等，開發者既可以使用標準外設庫（SPL）或硬件抽象庫（HAL）開發，也可以直接基于寄存器編程方式進行底層控制，便于系統的精細調試與資源優化。芯片支持通過 ISP 方式（串口）下載程序，用戶可以方便地進行程序更新和調試。

STM32F103C8T6 是一款性能穩定、資源豐富、接口齊全的通用型微控制器，非常適合應用在多傳感器數據采集、通信控制和實時處理等嵌入式系統設計中，如本項目中的水資源環境監測系統。

2.2 Air780e

Air780E 是移遠通信（Quectel）推出的一款高性能、低功耗、功能豐富的 4G 全網通通信模塊，適用于物聯網領域中對數據傳輸速率、可靠性和遠程接入能力有較高要求的應用場景。該模塊支持 LTE CAT1 通信標準，可實現較快的數據傳輸速度與穩定的網絡連接能力，廣泛應用于智能終端、遠程監控、工業物聯、智慧農業等系統中。

Air780E 支持中國三大運營商（移動、聯通、電信）的 4G 網絡，具備良好的網絡兼容性和通信覆蓋能力。模塊內部集成了 TCP/IP 協議棧，并支持常用的通信協議如 MQTT、HTTP、FTP、UDP、TCP 等，用戶可以通過串口 AT 指令方式快速配置模塊，實現云平臺的數據上傳與下發控制。對于本項目，Air780E 通過 MQTT 協議將采集的水質數據上傳到華為云物聯網平臺，起到了關鍵的數據傳輸橋梁作用。

硬件接口方面，Air780E 模塊提供標準的 UART 接口，方便與主控芯片（如 STM32）通信，支持常見的波特率配置，并且具有多路 GPIO、SIM 卡接口、天線接口、電源管理等功能。模塊支持主控通過串口發送 AT 指令來進行撥號上網、參數設置、數據發送、斷線重連等操作，操作、上手快速，能夠顯著降低開發難度。

在功耗控制方面，Air780E 具備多種省電模式，如飛行模式、睡眠模式和掉電模式，特別適合電池供電類的嵌入式應用場景。模塊體積小巧，集成度高，封裝方式適合貼片安裝，可方便集成在各種尺寸受限的設備中。

Air780E 是一款集高可靠性、易用性和網絡兼容性于一體的 4G 通信模塊，特別適合用于需要遠程數據傳輸、接入云平臺的嵌入式系統。在本水資源環境監測項目中，它有效實現了傳感器數據從本地終端到云端的遠距離傳輸，是系統遠程監控功能實現的關鍵組成部分。

2.3 TDS傳感器

TDS電導率檢測傳感器是一種用于檢測水中溶解性總固體（Total Dissolved Solids）含量的傳感器，廣泛應用于水質檢測、飲用水處理、水產養殖、農業灌溉等場景。TDS 的單位通常為 ppm（每百萬分之一），代表每升水中含有多少毫克的可溶性物質，如礦物質、鹽類、金屬離子等。

該傳感器的工作原理基于電導率的測量，即通過檢測水體對電流的導通能力，間接判斷水中溶解固體的濃度。水中含有的離子越多，導電能力越強，對應的TDS值也越高。傳感器內部通常包含兩個電極，當電極浸入水中后，電解質會使電流形成通路，控制模塊通過測量電導值并結合算法，將其轉換為實際的TDS數值。

TDS傳感器通常輸出為模擬電壓信號，便于與單片機的ADC模塊（如STM32的ADC）進行對接。傳感器輸出的電壓與TDS值成正比，經過采樣與算法換算后即可獲得相應的ppm濃度值。在應用中，為了獲得更準確的測量結果，常配合溫度傳感器（如DS18B20）進行溫度補償，以消除不同水溫對電導率造成的影響。

TDS傳感器一般采用防水探頭，外殼材質耐腐蝕，適合長期浸入水中使用?？刂颇K則具備電壓調節、濾波放大、信號校準等功能，提高輸出信號的穩定性和抗干擾能力。

在本水資源環境監測系統中，TDS電導率傳感器用于實時監測水體中溶解物的濃度，反映水質純凈程度，為判斷水質優劣提供關鍵依據。通過STM32的ADC接口讀取其輸出的模擬信號，并結合補償算法計算出當前水體的TDS值，再通過OLED本地顯示及4G模塊上傳至物聯網平臺，為遠程水質管理與預警提供數據支持。

2.4 溶解氧傳感器

溶解氧檢測傳感器是一種用于測量水體中溶解氧（Dissolved Oxygen, DO）濃度的傳感器，廣泛應用于水質監測、水產養殖、環保工程、污水處理等領域。溶解氧是水中生物呼吸和水體自凈能力的重要指標，過高或過低都會影響水體生態系統的穩定性。

常見的溶解氧傳感器類型主要包括電化學式（極譜型、蓋爾文型）和光學式。電化學式傳感器工作原理基于氧分子通過膜擴散進入電極系統發生還原反應，產生電流信號，該信號與溶解氧濃度成正比。光學式則通過熒光猝滅原理測量氧氣濃度，具有更高的穩定性和更長的使用壽命，但成本相對較高。

在本系統中使用的溶解氧傳感器為 RS-485 接口輸出型，具有抗干擾能力強、傳輸距離遠、通信穩定等優點。通過與485轉串口模塊配合，STM32單片機可以通過串口協議（如Modbus-RTU）與傳感器進行通信，實時讀取水中溶解氧的數值。該傳感器通常支持標準指令查詢，返回的數據格式規范，便于主控程序解析。

傳感器通常采用防水封裝，能夠長期浸入水中運行，且部分型號支持自動溫度補償，進一步提高測量的準確性。部分高端型號還具備校準功能，用戶可以根據實際水質環境定期校準以保持精度。

在本水資源環境監測系統中，溶解氧傳感器的作用是監控水體中氧含量水平，從而判斷是否存在水質惡化、生物缺氧等異常情況。通過 STM32 讀取溶解氧值后，不僅可在 OLED 顯示屏上實時查看，還可以通過 4G 模塊上傳至云平臺，便于遠程監測和歷史數據分析，為水質保護和應急響應提供依據。

三、部署華為云物聯網平臺

華為云官網: https://www.huaweicloud.com/

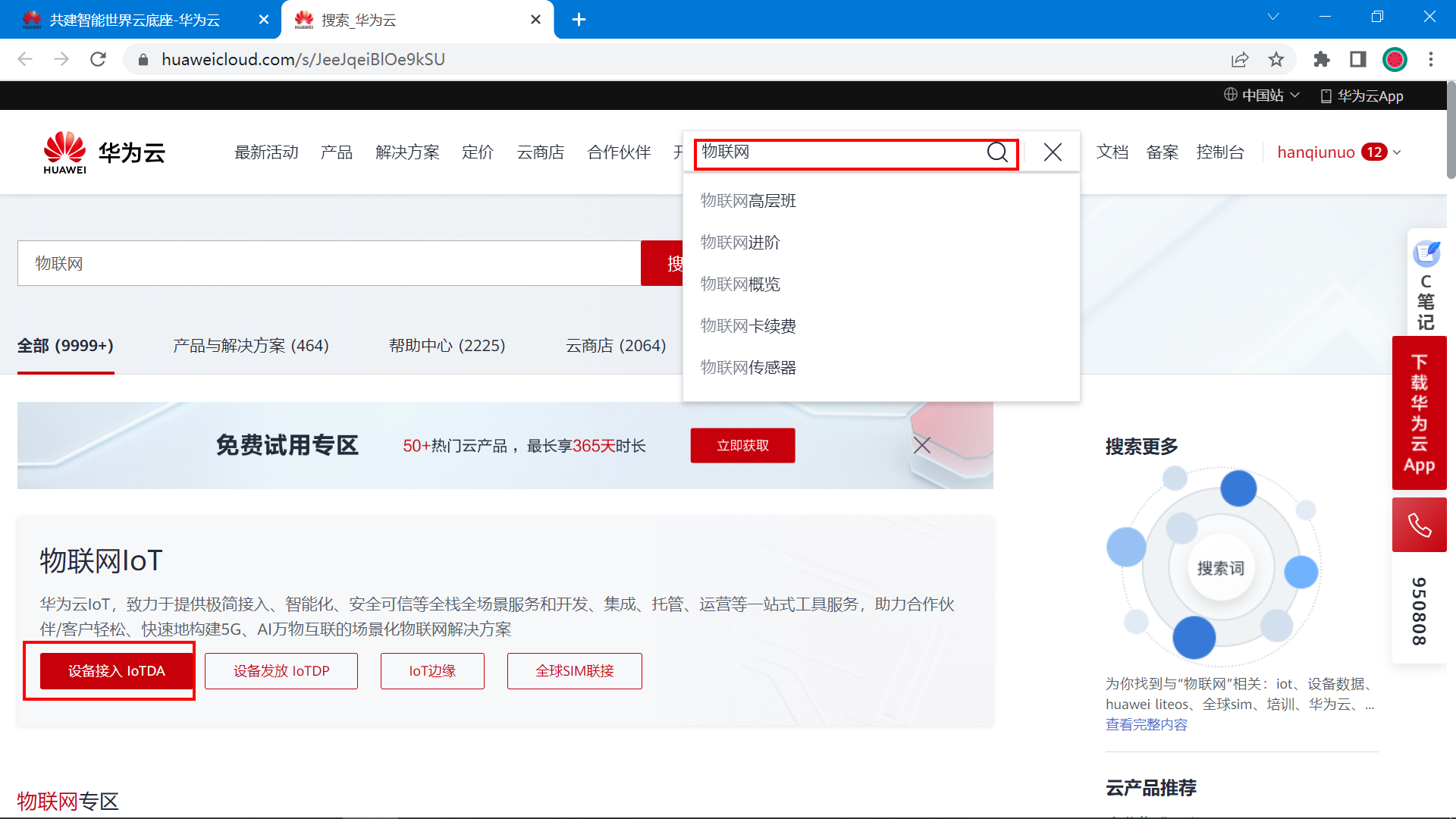

打開官網，搜索物聯網，就能快速找到 設備接入IoTDA。

3.1 物聯網平臺介紹

華為云物聯網平臺（IoT 設備接入云服務）提供海量設備的接入和管理能力，將物理設備聯接到云，支撐設備數據采集上云和云端下發命令給設備進行遠程控制，配合華為云其他產品，幫助我們快速構筑物聯網解決方案。

使用物聯網平臺構建一個完整的物聯網解決方案主要包括3部分：物聯網平臺、業務應用和設備。

物聯網平臺作為連接業務應用和設備的中間層，屏蔽了各種復雜的設備接口，實現設備的快速接入；同時提供強大的開放能力，支撐行業用戶構建各種物聯網解決方案。

設備可以通過固網、2G/3G/4G/5G、NB-IoT、Wifi等多種網絡接入物聯網平臺，并使用LWM2M/CoAP、MQTT、HTTPS協議將業務數據上報到平臺，平臺也可以將控制命令下發給設備。

業務應用通過調用物聯網平臺提供的API，實現設備數據采集、命令下發、設備管理等業務場景。

3.2 開通物聯網服務

地址： https://www.huaweicloud.com/product/iothub.html

開通免費單元。

點擊立即創建。

正在創建標準版實例，需要等待片刻。

創建完成之后，點擊詳情。 可以看到標準版實例的設備接入端口和地址。

下面框起來的就是端口號和域名

點擊實例名稱，可以查看當前免費單元的配置情況。

開通之后，點擊接入信息，也能查看接入信息。 我們當前設備準備采用MQTT協議接入華為云平臺，這里可以看到MQTT協議的地址和端口號等信息。

總結:

端口號：   MQTT (1883)| MQTTS (8883)
接入地址： dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com

根據域名地址得到IP地址信息:

打開Windows電腦的命令行控制臺終端，使用ping 命令。ping一下即可。

Microsoft Windows [版本 10.0.19045.5011]
(c) Microsoft Corporation。保留所有權利。

C:UsersLenovo>ping dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com

正在 Ping dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com [117.78.5.125] 具有 32 字節的數據:
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44

117.78.5.125 的 Ping 統計信息:
    數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
    最短 = 37ms，最長 = 37ms，平均 = 37ms

C:UsersLenovo>

MQTT協議接入端口號有兩個，1883是非加密端口，8883是證書加密端口，單片機無法加載證書，所以使用1883端口合適。

3.3 創建產品

鏈接：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-dev/all-product?instanceId=03c5c68c-e588-458c-90c3-9e4c640be7af

（1）創建產品

（2）填寫產品信息

根據自己產品名字填寫，下面的設備類型選擇自定義類型。

（3）產品創建成功

創建完成之后點擊查看詳情。

（4）添加自定義模型

產品創建完成之后，點擊進入產品詳情頁面，翻到最下面可以看到模型定義。

模型來說： 就是存放設備上傳到云平臺的數據。

你可以根據自己的產品進行創建。

比如：

在將本項目采集的數據上傳至 華為云 IoT 物聯網平臺 時，需要為設備模型（即產品模型）定義一組字段屬性（屬性服務），用于描述設備采集到的各種數據。這些屬性應能完整表達你系統的功能。

根據項目功能，在華為云 IoT 平臺定義以下字段屬性：

字段名稱（標識符）	數據類型	單位	描述	示例值
waterTemp	float	℃	水溫	22.5
phValue	float	無	PH值	7.21
dissolvedOxygen	float	mg/L	溶解氧濃度	6.85
waterLevel	float	cm	當前水位高度	13.2
tdsValue	float	ppm	TDS電導率（溶解性總固體）	580
uploadTime	string	時間戳	數據上傳時間	2025-06-05T12:30:00
alarmStatus	int	無	異常報警狀態（0正常，1異常）	0

說明：

• 數據類型需與華為云平臺支持的類型一致，如 int、float、string、boolean。
• alarmStatus 可用于報警提示功能，如當PH超標、TDS過高等時上傳 1。
• uploadTime 可以作為歷史數據存儲和查詢依據。

MQTT 上傳格式（JSON 結構）：

{
  "waterTemp": 22.5,
  "phValue": 7.21,
  "dissolvedOxygen": 6.85,
  "waterLevel": 13.2,
  "tdsValue": 580,
  "alarmStatus": 0,
  "uploadTime": "2025-06-05T12:30:00"
}

在華為云 IoT 平臺創建產品后，可以在 產品模型 > 服務 > 屬性 中添加上述字段，并配置設備上傳的 Topic。STM32 端通過 AT 指令控制 4G 模塊（Air780E）連接 MQTT Broker，將這些字段打包為 JSON 并上報即可。

先點擊自定義模型。

再創建一個服務ID。

接著點擊新增屬性。

3.4 添加設備

產品是屬于上層的抽象模型，接下來在產品模型下添加實際的設備。添加的設備最終需要與真實的設備關聯在一起，完成數據交互。

（1）注冊設備

（2）根據自己的設備填寫

（3）保存設備信息

創建完畢之后，點擊保存并關閉，得到創建的設備密匙信息。該信息在后續生成MQTT三元組的時候需要使用。

（4）設備創建完成

（5）設備詳情

3.5 MQTT協議主題訂閱與發布

（1）MQTT協議介紹

當前的設備是采用MQTT協議與華為云平臺進行通信。

MQTT是一個物聯網傳輸協議，它被設計用于輕量級的發布/訂閱式消息傳輸，旨在為低帶寬和不穩定的網絡環境中的物聯網設備提供可靠的網絡服務。MQTT是專門針對物聯網開發的輕量級傳輸協議。MQTT協議針對低帶寬網絡，低計算能力的設備，做了特殊的優化，使得其能適應各種物聯網應用場景。目前MQTT擁有各種平臺和設備上的客戶端，已經形成了初步的生態系統。

MQTT是一種消息隊列協議，使用發布/訂閱消息模式，提供一對多的消息發布，解除應用程序耦合，相對于其他協議，開發更；MQTT協議是工作在TCP/IP協議上；由TCP/IP協議提供穩定的網絡連接；所以，只要具備TCP協議棧的網絡設備都可以使用MQTT協議。 本次設備采用的ESP8266就具備TCP協議棧，能夠建立TCP連接，所以，配合STM32代碼里封裝的MQTT協議，就可以與華為云平臺完成通信。

華為云的MQTT協議接入幫助文檔在這里: https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

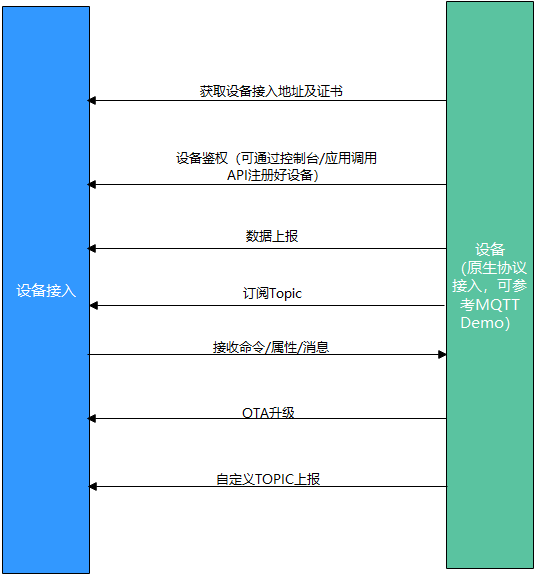

業務流程：

（2）華為云平臺MQTT協議使用限制

描述	限制
支持的MQTT協議版本	3.1.1
與標準MQTT協議的區別	支持Qos 0和Qos 1支持Topic自定義不支持QoS2不支持will、retain msg
MQTTS支持的安全等級	采用TCP通道基礎 + TLS協議（最高TLSv1.3版本）
單帳號每秒最大MQTT連接請求數	無限制
單個設備每分鐘支持的最大MQTT連接數	1
單個MQTT連接每秒的吞吐量，即帶寬，包含直連設備和網關	3KB/s
MQTT單個發布消息最大長度，超過此大小的發布請求將被直接拒絕	1MB
MQTT連接心跳時間建議值	心跳時間限定為30至1200秒，推薦設置為120秒
產品是否支持自定義Topic	支持
消息發布與訂閱	設備只能對自己的Topic進行消息發布與訂閱
每個訂閱請求的最大訂閱數	無限制

（3）主題訂閱格式

幫助文檔地址：https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

對于設備而言，一般會訂閱平臺下發消息給設備 這個主題。

設備想接收平臺下發的消息，就需要訂閱平臺下發消息給設備 的主題，訂閱后，平臺下發消息給設備，設備就會收到消息。

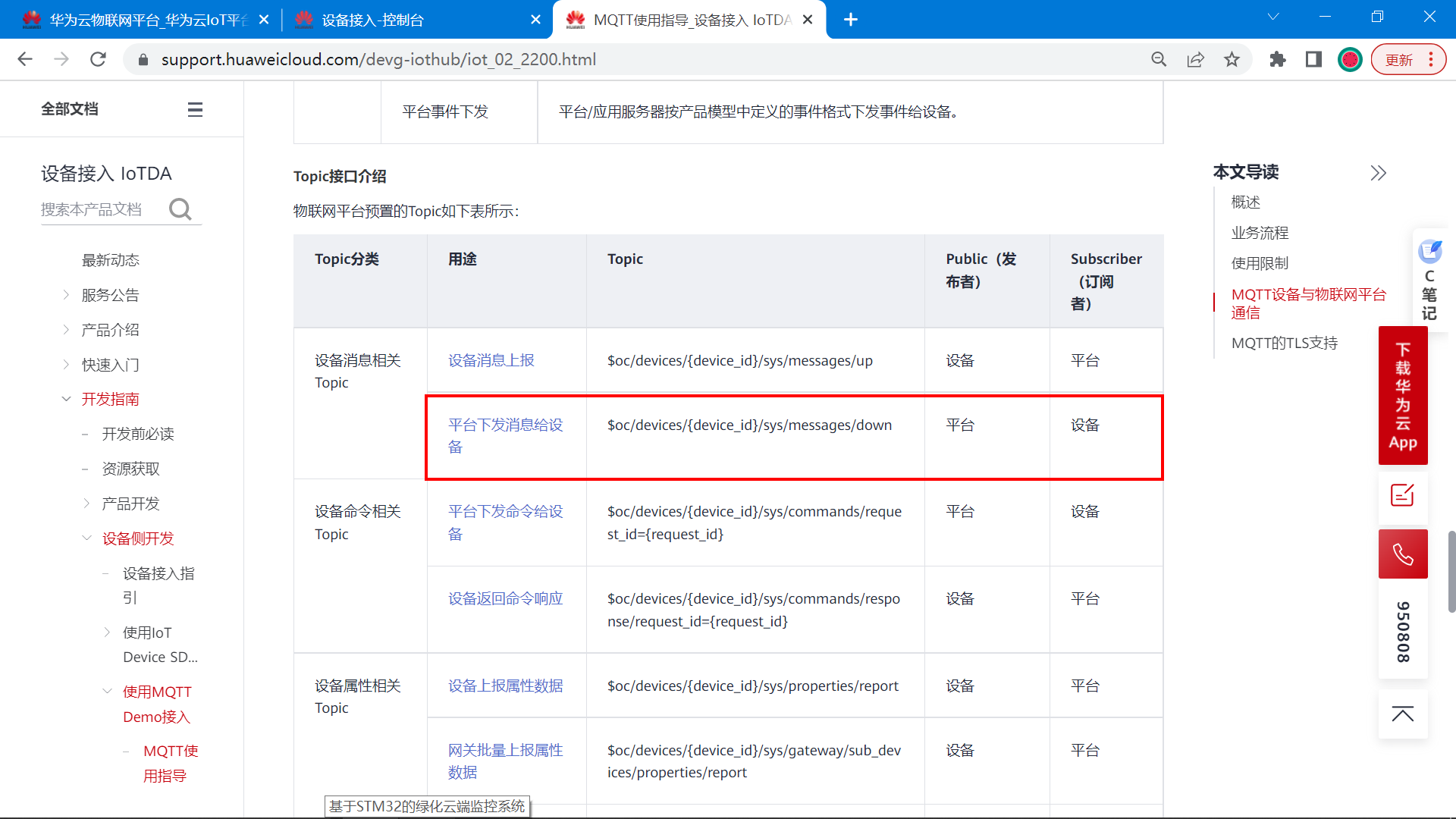

如果設備想要知道平臺下發的消息，需要訂閱上面圖片里標注的主題。

以當前設備為例，最終訂閱主題的格式如下:
$oc/devices/{device_id}/sys/messages/down

最終的格式:
$oc/devices/663cb18871d845632a0912e7_dev1/sys/messages/down

（4）主題發布格式

對于設備來說，主題發布表示向云平臺上傳數據，將最新的傳感器數據，設備狀態上傳到云平臺。

這個操作稱為：屬性上報。

幫助文檔地址：https://support.huaweicloud.com/usermanual-iothub/iot_06_v5_3010.html

根據幫助文檔的介紹， 當前設備發布主題，上報屬性的格式總結如下：

發布的主題格式:
$oc/devices/{device_id}/sys/properties/report

最終的格式:
$oc/devices/663cb18871d845632a0912e7_dev1/sys/properties/report
發布主題時，需要上傳數據，這個數據格式是JSON格式。

上傳的JSON數據格式如下:

{
  "services": [
    {
      "service_id": <填服務ID>,
      "properties": {
        "<填屬性名稱1>": <填屬性值>,
        "<填屬性名稱2>": <填屬性值>,
        ..........
      }
    }
  ]
}
根據JSON格式，一次可以上傳多個屬性字段。 這個JSON格式里的，服務ID，屬性字段名稱，屬性值類型，在前面創建產品的時候就已經介紹了，不記得可以翻到前面去查看。

根據這個格式，組合一次上傳的屬性數據:
{"services": [{"service_id": "stm32","properties":{"你的字段名字1":30,"你的字段名字2":10,"你的字段名字3":1,"你的字段名字4":0}}]}

3.6 MQTT三元組

MQTT協議登錄需要填用戶ID，設備ID，設備密碼等信息，就像我們平時登錄QQ，微信一樣要輸入賬號密碼才能登錄。MQTT協議登錄的這3個參數，一般稱為MQTT三元組。

接下來介紹，華為云平臺的MQTT三元組參數如何得到。

（1）MQTT服務器地址

要登錄MQTT服務器，首先記得先知道服務器的地址是多少，端口是多少。

幫助文檔地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home

MQTT協議的端口支持1883和8883，它們的區別是：8883 是加密端口更加安全。但是單片機上使用比較困難，所以當前的設備是采用1883端口進連接的。

根據上面的域名和端口號，得到下面的IP地址和端口號信息： 如果設備支持填寫域名可以直接填域名，不支持就直接填寫IP地址。 （IP地址就是域名解析得到的）

華為云的MQTT服務器地址：117.78.5.125
華為云的MQTT端口號：1883

如何得到IP地址？如何域名轉IP？ 打開Windows的命令行輸入以下命令。

ping  ad635970a1.st1.iotda-device.cn-north-4.myhuaweicloud.com

（2）生成MQTT三元組

華為云提供了一個在線工具，用來生成MQTT鑒權三元組： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

打開這個工具，填入設備的信息（也就是剛才創建完設備之后保存的信息），點擊生成，就可以得到MQTT的登錄信息了。

下面是打開的頁面：

填入設備的信息： （上面兩行就是設備創建完成之后保存得到的）

直接得到三元組信息。

得到三元組之后，設備端通過MQTT協議登錄鑒權的時候，填入?yún)?shù)即可。

ClientId  663cb18871d845632a0912e7_dev1_0_0_2024050911
Username  663cb18871d845632a0912e7_dev1
Password  71b82deae83e80f04c4269b5bbce3b2fc7c13f610948fe210ce18650909ac237

3.7 模擬設備登錄測試

經過上面的步驟介紹，已經創建了產品，設備，數據模型，得到MQTT登錄信息。 接下來就用MQTT客戶端軟件模擬真實的設備來登錄平臺。測試與服務器通信是否正常。

MQTT軟件下載地址【免費】： https://download.csdn.net/download/xiaolong1126626497/89928772

（1）填入登錄信息

打開MQTT客戶端軟件，對號填入相關信息（就是上面的文本介紹）。然后，點擊登錄，訂閱主題，發布主題。

（2）打開網頁查看

完成上面的操作之后，打開華為云網頁后臺，可以看到設備已經在線了。

點擊詳情頁面，可以看到上傳的數據：

到此，云平臺的部署已經完成，設備已經可以正常上傳數據了。

（3）MQTT登錄測試參數總結

MQTT服務器:  117.78.5.125
MQTT端口號:  183

//物聯網服務器的設備信息
#define MQTT_ClientID "663cb18871d845632a0912e7_dev1_0_0_2024050911"
#define MQTT_UserName "663cb18871d845632a0912e7_dev1"
#define MQTT_PassWord "71b82deae83e80f04c4269b5bbce3b2fc7c13f610948fe210ce18650909ac237"

//訂閱與發布的主題
#define SET_TOPIC  "$oc/devices/663cb18871d845632a0912e7_dev1/sys/messages/down"  //訂閱
#define POST_TOPIC "$oc/devices/663cb18871d845632a0912e7_dev1/sys/properties/report"  //發布


發布的數據:
{"services": [{"service_id": "stm32","properties":{"你的字段名字1":30,"你的字段名字2":10,"你的字段名字3":1,"你的字段名字4":0}}]}

3.8 創建IAM賬戶

創建一個IAM賬戶，因?yàn)榻酉聛?lái)開發上位機，需要使用云平臺的API接口，這些接口都需要token進行鑒權。來說，就是身份的認證。 調用接口獲取Token時，就需要填寫IAM賬號信息。所以，接下來演示一下過程。

地址: https://console.huaweicloud.com/iam/?region=cn-north-4#/iam/users

**【1】獲取項目憑證 ** 點擊左上角用戶名，選擇下拉菜單里的我的憑證

項目憑證:

28add376c01e4a61ac8b621c714bf459

【2】創建IAM用戶

鼠標放在左上角頭像上，在下拉菜單里選擇統一身份認證。

點擊左上角創建用戶。

創建成功：

【3】創建完成

用戶信息如下：

主用戶名  l19504562721
IAM用戶  ds_abc
密碼     DS12345678

3.9 獲取影子數據

幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0079.html

設備影子介紹：

設備影子是一個用于存儲和檢索設備當前狀態信息的JSON文檔。
每個設備有且只有一個設備影子，由設備ID唯一標識
設備影子僅保存最近一次設備的上報數據和預期數據
無論該設備是否在線，都可以通過該影子獲取和設置設備的屬性

來說：設備影子就是保存，設備最新上傳的一次數據。

我們?cè)O(shè)計的軟件里，如果想要獲取設備的最新?tīng)顟B(tài)信息，就采用設備影子接口。

如果對接口不熟悉，可以先進行在線調試：https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=ShowDeviceShadow

在線調試接口，可以請求影子接口，了解請求，與返回的數據格式。

調試完成看右下角的響應體，就是返回的影子數據。

設備影子接口返回的數據如下：

{
 "device_id": "663cb18871d845632a0912e7_dev1",
 "shadow": [
  {
   "service_id": "stm32",
   "desired": {
    "properties": null,
    "event_time": null
   },
   "reported": {
    "properties": {
     "DHT11_T": 18,
     "DHT11_H": 90,
     "BH1750": 38,
     "MQ135": 70
    },
    "event_time": "20240509T113448Z"
   },
   "version": 3
  }
 ]
}

調試成功之后，可以得到訪問影子數據的真實鏈接，接下來的代碼開發中，就采用Qt寫代碼訪問此鏈接，獲取影子數據，完成上位機開發。

鏈接如下：

https://ad635970a1.st1.iotda-app.cn-north-4.myhuaweicloud.com:443/v5/iot/28add376c01e4a61ac8b621c714bf459/devices/663cb18871d845632a0912e7_dev1/shadow

3.10 訪問接口的代碼實現

（1）配置 Qt 項目

在 Qt 項目的 .pro 文件中，加入對 libcurl 的支持：

QT += core
CONFIG += console
CONFIG -= app_bundle

INCLUDEPATH += /usr/include/curl  # 根據你的系統設置 libcurl 的路徑
LIBS += -lcurl  # 鏈接 libcurl 庫

SOURCES += main.cpp

（2）代碼實現

main.cpp 文件中實現代碼如下：

#include <QCoreApplication>
#include <curl/curl.h>
#include <QDebug>
#include <QString>
#include <QByteArray>

// 回調函數，處理libcurl下載數據
size_t WriteCallback(void *contents, size_t size, size_t nmemb, void *userp) {
    size_t totalSize = size * nmemb;
    QByteArray *response = static_cast<QByteArray *>(userp);
    response->append(static_cast<char *>(contents), totalSize);
    return totalSize;
}

int main(int argc, char *argv[]) {
    QCoreApplication a(argc, argv);

    // 初始化libcurl
    CURL *curl;
    CURLcode res;
    QByteArray responseData;  // 用于存儲響應數據

    curl_global_init(CURL_GLOBAL_DEFAULT);
    curl = curl_easy_init();
    if (curl) {
        // 設置訪問URL
        const QString url = "https://ad635970a1.st1.iotda-app.cn-north-4.myhuaweicloud.com:443/v5/iot/28add376c01e4a61ac8b621c714bf459/devices/663cb18871d845632a0912e7_dev1/shadow";

        // 設置HTTP請求頭
        struct curl_slist *headers = NULL;
        headers = curl_slist_append(headers, "Authorization: Bearer <Your_Access_Token>"); // 這里需要替換為你的實際 token

        curl_easy_setopt(curl, CURLOPT_URL, url.toStdString().c_str());
        curl_easy_setopt(curl, CURLOPT_HTTPHEADER, headers);
        curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, WriteCallback);
        curl_easy_setopt(curl, CURLOPT_WRITEDATA, &responseData);

        // 發起GET請求
        res = curl_easy_perform(curl);

        if (res != CURLE_OK) {
            qDebug() << "Curl request failed:" << curl_easy_strerror(res);
        } else {
            qDebug() << "Response data:" << responseData;
        }

        // 清理
        curl_easy_cleanup(curl);
        curl_slist_free_all(headers);
    }

    curl_global_cleanup();

    return a.exec();
}

3.11 數據解析代碼

在 Qt 中使用 CJSON (一個用于解析 JSON 數據的輕量級 C 庫) 來解析返回的 JSON 數據。

（1）配置 Qt 項目

在 Qt 項目的 .pro 文件中，確保包括了 CJSON 的頭文件，并鏈接 CJSON 的源代碼。

QT += core
CONFIG += console
CONFIG -= app_bundle

SOURCES += main.cpp
           cJSON.c  # 將 cJSON.c 文件添加到你的項目中

INCLUDEPATH += path/to/cjson/  # 添加 CJSON 頭文件的路徑

LIBS += -lcurl  # 鏈接 libcurl 庫

（2）解析 JSON 數據的完整代碼

在 main.cpp 中，以下代碼展示了如何解析你提供的 JSON 數據。

#include <QCoreApplication>
#include <curl/curl.h>
#include <QDebug>
#include <QString>
#include <QByteArray>
#include "cJSON.h"

// 回調函數，處理libcurl下載數據
size_t WriteCallback(void *contents, size_t size, size_t nmemb, void *userp) {
    size_t totalSize = size * nmemb;
    QByteArray *response = static_cast<QByteArray *>(userp);
    response->append(static_cast<char *>(contents), totalSize);
    return totalSize;
}

// 解析 JSON 數據
void parseJson(const QByteArray &data) {
    // 將 QByteArray 轉換為 char*
    const char* jsonData = data.constData();

    // 解析 JSON
    cJSON *root = cJSON_Parse(jsonData);
    if (root == NULL) {
        qDebug() << "Error parsing JSON.";
        return;
    }

    // 解析 "device_id"
    cJSON *deviceId = cJSON_GetObjectItemCaseSensitive(root, "device_id");
    if (cJSON_IsString(deviceId) && (deviceId->valuestring != NULL)) {
        qDebug() << "Device ID:" << deviceId->valuestring;
    }

    // 解析 "shadow" 數組
    cJSON *shadow = cJSON_GetObjectItemCaseSensitive(root, "shadow");
    if (cJSON_IsArray(shadow)) {
        cJSON *shadowItem = NULL;
        cJSON_ArrayForEach(shadowItem, shadow) {
            // 解析每個 shadow 項目
            cJSON *serviceId = cJSON_GetObjectItemCaseSensitive(shadowItem, "service_id");
            if (cJSON_IsString(serviceId) && (serviceId->valuestring != NULL)) {
                qDebug() << "Service ID:" << serviceId->valuestring;
            }

            // 解析 "reported" 對象
            cJSON *reported = cJSON_GetObjectItemCaseSensitive(shadowItem, "reported");
            if (cJSON_IsObject(reported)) {
                // 解析 "properties" 對象
                cJSON *properties = cJSON_GetObjectItemCaseSensitive(reported, "properties");
                if (cJSON_IsObject(properties)) {
                    cJSON *data1 = cJSON_GetObjectItemCaseSensitive(properties, "data1");
                    if (cJSON_IsNumber(data1)) {
                        qDebug() << "data1:" << data1->valueint;
                    }
                    cJSON *data2 = cJSON_GetObjectItemCaseSensitive(properties, "data2");
                    if (cJSON_IsNumber(data2)) {
                        qDebug() << "data2:" << data2->valueint;
                    }
                    cJSON *data3 = cJSON_GetObjectItemCaseSensitive(properties, "data3");
                    if (cJSON_IsNumber(data3)) {
                        qDebug() << "data3:" << data3->valueint;
                    }
                    cJSON *data4 = cJSON_GetObjectItemCaseSensitive(properties, "data4");
                    if (cJSON_IsNumber(data4)) {
                        qDebug() << "data4:" << data4->valueint;
                    }
                }

                // 解析 "event_time"
                cJSON *eventTime = cJSON_GetObjectItemCaseSensitive(reported, "event_time");
                if (cJSON_IsString(eventTime) && (eventTime->valuestring != NULL)) {
                    qDebug() << "Event Time:" << eventTime->valuestring;
                }
            }

            // 解析 version
            cJSON *version = cJSON_GetObjectItemCaseSensitive(shadowItem, "version");
            if (cJSON_IsNumber(version)) {
                qDebug() << "Version:" << version->valueint;
            }
        }
    }

    // 釋放 JSON 對象
    cJSON_Delete(root);
}

int main(int argc, char *argv[]) {
    QCoreApplication a(argc, argv);

    // 模擬獲取到的 JSON 數據
    QByteArray jsonData = R"(
    {
        "device_id": "663cb18871d845632a0912e7_dev1",
        "shadow": [
            {
                "service_id": "stm32",
                "desired": {
                    "properties": null,
                    "event_time": null
                },
                "reported": {
                    "properties": {
                        "data1": 18,
                        "data2": 90,
                        "data3": 38,
                        "data4": 70
                    },
                    "event_time": "20240509T113448Z"
                },
                "version": 3
            }
        ]
    })";

    // 調用解析函數
    parseJson(jsonData);

    return a.exec();
}

四、STM32設備端代碼設計

下面給出的 STM32F103C8T6 主控的 main.c 代碼框架，各子模塊（PH傳感器采集、DS18B20水溫讀取、485串口溶解氧讀取、水位傳感器ADC采集、TDS傳感器ADC采集、OLED顯示、4G模塊MQTT通信、蜂鳴器報警）均有對應的驅動和接口函數。

源碼下載：
https://mp.weixin.qq.com/mp/appmsgalbum?__biz=MzU5Mjg3NTMxOQ==&action=getalbum&album_id=3230261637572755458#wechat_redirect

設計思路（整體代碼）

STM32主程序設計采用基于寄存器的編程方式，代碼結構清晰，模塊化管理。系統啟動后，初始化所有硬件外設和通信接口（ADC、UART、I2C、GPIO等），然后進入主循環。

主循環中依次進行各傳感器數據采集，通過ADC讀取模擬傳感器電壓，串口通信讀取溶解氧傳感器數據，數字接口讀取DS18B20溫度數據。采集到的原始數據經過校準和算法轉換，得到實際物理值。

隨后將所有傳感器數據更新到OLED屏幕，實現本地實時顯示。同時，系統根據預設閾值判斷是否產生報警，控制蜂鳴器提示。周期性地將完整數據打包成JSON格式，通過UART驅動的4G模塊發送MQTT消息上傳到華為云物聯網平臺。

系統通過定時器或延時函數控制采樣和上傳頻率，確保實時性和穩定性。異常處理包括傳感器故障檢測和通信錯誤重試機制，保障系統可靠運行。

---

main.c 示例代碼

#include "stm32f10x.h"
#include "adc.h"
#include "usart.h"
#include "i2c.h"
#include "oled.h"
#include "ds18b20.h"
#include "ph_sensor.h"
#include "do_sensor.h"
#include "tds_sensor.h"
#include "water_level_sensor.h"
#include "buzzer.h"
#include "mqtt_4g.h"
#include "json_utils.h"  // 自定義JSON封裝函數

// 采樣與上傳周期 (單位: ms)
#define SAMPLE_INTERVAL 5000
#define UPLOAD_INTERVAL 60000

// 傳感器數據結構體
typedef struct {
    float waterTemp;
    float phValue;
    float dissolvedOxygen;
    float waterLevel;
    float tdsValue;
    uint8_t alarmStatus;
} WaterData_t;

static WaterData_t g_waterData;

void SystemClock_Config(void);
void Periph_Init(void);
void Delay_ms(uint32_t ms);
uint8_t Check_Alarm(const WaterData_t *data);

int main(void)
{
    SystemClock_Config();
    Periph_Init();

    uint32_t lastSampleTime = 0;
    uint32_t lastUploadTime = 0;

    while(1)
    {
        uint32_t currentTime = GetSysTick_ms();

        // 定時采樣
        if(currentTime - lastSampleTime >= SAMPLE_INTERVAL)
        {
            lastSampleTime = currentTime;

            // 讀取各傳感器數據
            g_waterData.waterTemp = DS18B20_ReadTemperature();
            g_waterData.phValue = PH_GetValue();          // 模擬量轉換并校準
            g_waterData.dissolvedOxygen = DO_ReadValue(); // 485串口讀取
            g_waterData.waterLevel = WaterLevel_ReadADC();// ADC讀取
            g_waterData.tdsValue = TDS_ReadValue();       // ADC讀取并算法轉換

            // 判斷報警狀態
            g_waterData.alarmStatus = Check_Alarm(&g_waterData);

            // OLED顯示更新
            OLED_Clear();
            OLED_ShowString(0, 0, "Water Temp:");
            OLED_ShowFloat(80, 0, g_waterData.waterTemp, 1);
            OLED_ShowString(0, 2, "PH Value:");
            OLED_ShowFloat(80, 2, g_waterData.phValue, 2);
            OLED_ShowString(0, 4, "DO mg/L:");
            OLED_ShowFloat(80, 4, g_waterData.dissolvedOxygen, 2);
            OLED_ShowString(0, 6, "Water Level:");
            OLED_ShowFloat(80, 6, g_waterData.waterLevel, 1);
            OLED_ShowString(0, 8, "TDS ppm:");
            OLED_ShowFloat(80, 8, g_waterData.tdsValue, 0);

            if(g_waterData.alarmStatus)
            {
                Buzzer_On();
            }
            else
            {
                Buzzer_Off();
            }
        }

        // 定時上傳
        if(currentTime - lastUploadTime >= UPLOAD_INTERVAL)
        {
            lastUploadTime = currentTime;

            // 組裝JSON數據
            char jsonData[256];
            Json_CreateWaterDataJson(&g_waterData, jsonData, sizeof(jsonData));

            // 通過4G模塊上傳
            MQTT_4G_Publish(jsonData);
        }
    }
}

// 報警判斷邏輯示例
uint8_t Check_Alarm(const WaterData_t *data)
{
    if(data->phValue < 6.5f || data->phValue > 8.5f)
        return 1;
    if(data->dissolvedOxygen < 4.0f)
        return 1;
    if(data->tdsValue > 1000)
        return 1;
    // 根據需要擴展報警條件
    return 0;
}

// 初始化所有外設
void Periph_Init(void)
{
    ADC_Init_Config();
    USART1_Init(115200); // 4G模塊串口
    USART2_Init(9600);   // 485串口（溶解氧）
    I2C_Init();
    OLED_Init();
    DS18B20_Init();
    PH_Sensor_Init();
    DO_Sensor_Init();
    TDS_Sensor_Init();
    WaterLevel_Sensor_Init();
    Buzzer_Init();
    MQTT_4G_Init();
}

// 系統時鐘配置及systick定時器配置，具體由你實現
void SystemClock_Config(void)
{
    // 省略具體時鐘初始化代碼
}

// 獲取系統運行時間（毫秒）
uint32_t GetSysTick_ms(void)
{
    // systick中斷已配置，每1ms遞增一個計數
    extern volatile uint32_t sysTickCounter;
    return sysTickCounter;
}

五、上位機開發

為了方便查看設備上傳的數據，接下來利用Qt開發一款A(yù)ndroid手機APP 和 Windows上位機。

使用華為云平臺提供的API接口獲取設備上傳的數據，進行可視化顯示，以及遠程控制設備。

5.1 Qt開發環境安裝

Qt的中文官網： https://www.qt.io/zh-cn/

QT5.12.6的下載地址：https://download.qt.io/archive/qt/5.12/5.12.6

打開下載鏈接后選擇下面的版本進行下載：

如果下載不了，可以在網盤里找到安裝包下載： https://ccnr8sukk85n.feishu.cn/wiki/QjY8weDYHibqRYkFP2qcA9aGnvb?from=from_copylink

軟件安裝時斷網安裝，否則會提示輸入賬戶。

安裝的時候，第一個復選框里的編譯器可以全選，直接點擊下一步繼續安裝。

選擇編譯器： （一定要看清楚了）

前面2講解了需要用的API接口，接下來就使用Qt設計上位機，設計界面，完成整體上位機的邏輯設計。

【1】新建工程

【2】設置項目的名稱。

【3】選擇編譯系統

【4】選擇默認繼承的類

【5】選擇編譯器

【6】點擊完成

【7】工程創建完成

5.3 切換編譯器

在左下角是可以切換編譯器的。 可以選擇用什么樣的編譯器編譯程序。

目前新建工程的時候選擇了2種編譯器。 一種是mingw32這個編譯Windows下運行的程序。 一種是Android編譯器，可以生成Android手機APP。

不過要注意：Android的編譯器需要配置一些環境才可以正常使用，這個大家可以看下面的教程配置一下就行了。

Android環境搭建的博客鏈接： https://blog.csdn.net/xiaolong1126626497/article/details/117254453

windows的編譯器就沒有這么麻煩，安裝好Qt就可以編譯使用。

下面我這里就選擇的 mingw32這個編譯器，編譯Windows下運行的程序。

5.4 編譯測試功能

創建完畢之后，編譯測試一下功能是否OK。

點擊左下角的綠色三角形按鈕。

正常運行就可以看到彈出一個白色的框框。這就表示工程環境沒有問題了。 接下來就可以放心的設計界面了。

5.5 設計UI界面與工程配置

【1】打開UI文件

打開默認的界面如下：

【2】開始設計界面

根據自己需求設計界面。

5.5 編譯Windows上位機

點擊軟件左下角的綠色三角形按鈕進行編譯運行。

5.6 配置Android環境

如果想編譯Android手機APP，必須要先自己配置好自己的Android環境。（搭建環境的過程可以自行百度搜索學習）

然后才可以進行下面的步驟。

【1】選擇Android編譯器

選擇編譯器。

切換編譯器。

【2】創建Android配置文件

創建完成。

【3】配置Android圖標與名稱

【3】編譯Android上位機

Qt本身是跨平臺的，直接選擇Android的編譯器，就可以將程序編譯到Android平臺。

然后點擊構建。

成功之后，在目錄下可以看到生成的apk文件，也就是Android手機的安裝包，電腦端使用QQ發送給手機QQ,手機登錄QQ接收，就能直接安裝。

生成的apk的目錄在哪里呢？ 編譯完成之后，在控制臺會輸出APK文件的路徑。

知道目錄在哪里之后，在Windows的文件資源管理器里，找到路徑，具體看下圖，找到生成的apk文件。

  -- File: D:/QtProject/build-265_AgritechIoTManager-Android_for_arm64_v8a_Clang_Qt_5_12_6_for_Android_ARM64_v8a-Release/android-build//build/outputs/apk/debug/android-build-debug.apk

六、總結

本項目基于STM32F103C8T6主控芯片，設計實現了一個集水溫、PH值、溶解氧、水位和TDS電導率多參數檢測于一體的水資源環境監測系統。系統通過高精度傳感器采集關鍵水質指標，利用OLED顯示屏實現本地?cái)?shù)據實時展示，保證現場監測的直觀性與便捷性。結合Air780E 4G模塊和MQTT協議，系統將采集的數據穩定可靠地上傳至華為云物聯網平臺，支持遠程監控與歷史數據查詢，極大提升了數據管理的智能化和自動化水平。

此外，系統設計中充分考慮了異常報警功能，能夠及時發現并反饋水質異常，保障環境安全。Android手機APP和Windows上位機軟件的雙平臺設計，實現了多終端的遠程數據訪問與管理，滿足不同用戶的使用需求。整體方案采用寄存器級STM32編程，提升了系統的穩定性和響應速度，兼顧硬件性能與軟件效率。

本項目的完成不僅驗證了基于STM32的多參數水質監測系統的可行性和實用性，也為后續環境監測設備的智能化升級提供了可靠的技術參考，具有較高的應用推廣價值和社會意義。
