基于STM32設計的車載誤鎖兒童報警系統

一、前言

1.1 項目開發背景

近年來，隨著家庭私家車保有量的迅猛增長，兒童在車內被誤鎖的安全事故頻發。尤其是在夏季高溫天氣中，車輛封閉空間內的溫度和二氧化碳濃度會迅速升高，短時間內便可對兒童造成嚴重傷害，甚至危及生命。每年國內外均有多起因家長疏忽或誤操作而導致兒童被困車內窒息的悲劇事件。這類安全隱患引發了社會廣泛關注，也對車載安全技術提出了更高要求。

傳統的車載安防系統主要聚焦于防盜、防撞等方面，而對車內人員的實時監測能力相對薄弱，尤其在應對兒童誤鎖場景時缺乏有效手段。目前已有部分高端車型配備了兒童存在檢測功能，但普及率仍然偏低，且改裝成本高，難以推廣至大眾家庭用戶。因此，設計一套低成本、高可靠性、功能全面的車載誤鎖兒童報警系統，具有極大的現實意義和推廣價值。

本項目以STM32F103C8T6為核心控制器，結合溫濕度、人體、二氧化碳、震動、姿態等多種傳感器模塊，構建了一個多維度監測、自動通風、主動報警及遠程數據同步的智能系統。系統不僅具備車內環境智能識別與自動通風控制能力，還能實時定位車輛位置，并在異常情況下聯動蜂鳴器、短信模塊和APP端進行多重報警，有效提升了車內兒童的安全保障。

此外，本項目創新性地引入4G模塊接入華為云IoT平臺，實現車載設備的遠程監控與數據上傳；配套Android APP和Windows上位機的開發，使得監護人能夠通過手機或電腦實時掌握車內情況，第一時間做出響應。整個系統充分體現了“物聯網+智能安全”的設計理念，為車載安全系統的智能化發展提供了一種可行的技術路徑。

1.2 設計實現的功能

（1）人體存在檢測功能
通過紅外熱釋電人體感應模塊，實時檢測車內是否有人員存在，作為系統啟動判斷條件之一。

（2）二氧化碳濃度檢測功能
采用SGP30傳感器，監測車內空氣中二氧化碳濃度，評估車內空氣質量，防止兒童因缺氧窒息。

（3）震動檢測功能
通過震動傳感器判斷車輛是否處于靜止或行駛狀態，用于報警邏輯的輔助判斷。

（4）自動通風控制功能
當檢測到車內環境異常（如溫度、濕度、二氧化碳濃度過高），系統可自動控制車輛通風設備開啟，降低車內溫度、改善空氣質量。

（5）GPS定位功能
集成GPS模塊，實現車輛定位功能，并在APP和上位機中通過百度地圖接口實時展示車輛位置。

（6）溫濕度檢測功能
使用SHT30模塊檢測車內溫度與濕度數據，為環境判斷與報警觸發提供依據。

（7）車輛姿態檢測功能
通過ADXL345三軸加速度模塊判斷車輛當前姿態，判斷是否處于行駛或靜止?fàn)顟B(tài)，輔助報警觸發機制。

（8）數據上云功能
系統通過Air780E 4G模塊，采用MQTT協議將采集的傳感器數據實時上傳至華為云IoT物聯網平臺，供遠程監測和歷史記錄查看。

（9）本地OLED顯示功能
使用0.96寸IIC OLED屏，實時顯示車內溫濕度、CO?濃度、人體狀態、定位信息等，方便用戶本地查看。

（10）自動報警功能
當車輛靜止且車內環境異常（如高溫、高濕、高濃度CO?）并檢測到有人存在時，系統自動啟動報警機制：蜂鳴器響起，APP和上位機彈窗提示，同時通過4G模塊向綁定聯系人發送短信報警信息。

（11）主動SOS求助功能
設備設有求救按鍵，兒童或乘客可在車內主動按下SOS按鈕，系統立即觸發遠程報警和短信通知，提醒家長或監護人立即處理。

（12）APP與上位機遠程查看功能
設計基于Qt5開發的Android APP和Windows上位機軟件，支持遠程查看車輛環境信息、實時定位，并接收報警提示，提升響應效率。

1.3 項目硬件模塊組成

（1）主控模塊：STM32F103C8T6
作為整個系統的核心控制單元，負責各傳感器數據采集、邏輯判斷、執行控制和數據通信等任務，采用寄存器方式進行底層開發。

（2）溫濕度檢測模塊：SHT30
用于實時檢測車內環境的溫度與濕度，為通風控制和報警機制提供依據。

（3）人體檢測模塊：紅外熱釋電傳感器
用于檢測車內是否有人員存在，是系統啟動與報警邏輯的重要觸發條件之一。

（4）二氧化碳濃度檢測模塊：SGP30
高靈敏度CO?檢測模塊，用于監測車內空氣質量，判斷是否存在窒息風險。

（5）震動檢測模塊：高低電平震動傳感器
用于判斷車輛是否有震動發生，結合姿態傳感器判斷車輛是否靜止或行駛狀態。

（6）姿態檢測模塊：ADXL345三軸加速度傳感器
檢測車輛當前的姿態角度和加速度，用于判斷是否處于靜止或行駛狀態，輔助報警條件判斷。

（7）定位模塊：中科微GPS模塊
獲取車輛地理位置，通過4G模塊上傳至云端，同時在APP和上位機中通過地圖接口實時顯示。

（8）顯示模塊：0.96寸IIC OLED屏
本地顯示模塊，用于展示實時采集的數據，包括溫濕度、CO?濃度、是否有人、定位信息等。

（9）聯網通信模塊：合宙Air780E 4G模塊
實現數據的遠程上傳與通信，支持MQTT協議連接華為云物聯網平臺，同時具備短信發送功能，完成報警和求助消息的傳遞。

（10）報警模塊：高電平觸發有源蜂鳴器
用于在環境異?；蛑鲃忧笾鷷r發出本地聲音報警，增強警示效果。

（11）按鍵模塊：4個獨立按鍵
用于本地翻頁查看數據、手動求助報警（SOS），提升交互能力和系統可操作性。

（12）電源模塊：供電采用可充電鋰電池供電。
為各模塊提供穩定電壓，確保系統在汽車斷電或未啟動情況下仍可運行，提高系統可靠性。

1.4 設計思路

在夏季高溫環境下，因兒童被誤鎖車內導致的安全事故頻頻發生，嚴重危害兒童生命安全。本項目旨在設計一套集環境監測、人員檢測、智能報警、遠程通信與定位于一體的車載誤鎖兒童報警系統，通過STM32微控制器對傳感器采集的數據進行綜合分析，結合多種通信與顯示方式，實現對車內兒童安全狀況的實時監測與高效預警。

本系統整體設計從功能實用性、安全性與可擴展性出發，首先通過紅外熱釋電人體檢測模塊判斷車內是否存在人員。在人員存在的前提下，系統將啟動環境監測模塊，對車內的溫度、濕度、二氧化碳濃度進行持續采集。若環境參數超過安全閾值，系統將進入預警模式，啟動蜂鳴器本地報警，并通過4G模塊遠程發送報警信息，通知監護人及時處理。

為提高判斷的準確性，系統還集成了震動檢測與姿態檢測功能。通過震動傳感器和ADXL345加速度模塊，可判斷車輛是否處于靜止?fàn)顟B(tài)，以避免車輛行駛過程中誤觸發報警機制。同時，設計中還加入了自動通風控制模塊，在環境惡化初期即進行空氣流通，以降低危險等級。

在通信設計方面，系統選用合宙Air780E 4G模塊，實現與華為云物聯網平臺的實時連接，采用MQTT協議將數據上傳至云端，遠程APP和上位機軟件可實時獲取車輛信息。移動端APP集成百度地圖接口，可實時查看車輛定位，并接收報警與求助推送信息，形成從“監測→判斷→報警→響應”的完整閉環。

此外，系統還設有主動SOS求助功能，車內人員可通過物理按鍵發送求助信息，實現緊急情況下的自助報警。所有信息均可在本地通過OLED屏進行實時顯示，便于用戶在車內查看各項狀態。

通過模塊化設計思路，各功能模塊之間既獨立又協同，便于后期擴展與維護。系統整體追求高可靠性、強實用性和良好的人機交互體驗，為預防兒童車內被誤鎖提供有效技術手段。

1.5 系統功能總結

序號	功能名稱	功能說明
1	人體存在檢測	利用紅外熱釋電傳感器判斷車內是否有人存在。
2	二氧化碳濃度檢測	實時檢測車內CO?濃度，判斷空氣是否存在窒息風險。
3	溫濕度檢測	檢測車內溫度和濕度，作為環境安全判斷依據。
4	車輛姿態檢測	利用三軸加速度計檢測車輛是否處于靜止或運動狀態。
5	震動檢測	檢測車輛是否發生震動，用于輔助判斷車輛狀態。
6	通風風扇控制	當環境惡化但未達到報警閾值時自動啟動風扇通風換氣。
7	GPS定位	獲取車輛位置信息，通過地圖在APP與上位機上進行顯示。
8	數據上云	通過4G模塊與華為云物聯網平臺通信，上傳環境與狀態數據。
9	OLED本地數據顯示	將傳感器采集的環境與車輛狀態信息顯示在OLED屏幕上。
10	自動報警	若車輛靜止且環境參數異常，系統會蜂鳴報警、APP彈窗、短信遠程報警。
11	主動SOS求助	車內人員按下按鈕后，系統主動向APP報警并發送短信求助信息。
12	APP與上位機遠程監控	APP和上位機可實時查看車輛數據、接收報警，并查看車輛地圖定位。

1.6 開發工具的選擇

【1】設備端開發

STM32的編程語言選擇C語言，C語言執行效率高，C語言編譯出來的可執行文件最接近于機器碼，匯編語言執行效率最高，但是匯編的移植性比較差，目前在一些操作系統內核里還有一些低配的單片機使用的較多，平常的單片機編程還是以C語言為主。C語言的執行效率僅次于匯編，語法理解簡單、代碼通用性強，也支持跨平臺，在嵌入式底層、單片機編程里用的非常多，當前的設計就是采用C語言開發。

開發工具選擇Keil，keil是一家世界領先的嵌入式微控制器軟件開發商，在2015年，keil被ARM公司收購。因為當前芯片選擇的是STM32F103系列，STMF103是屬于ARM公司的芯片構架、Cortex-M3內核系列的芯片，所以使用Kile來開發STM32是有先天優勢的，而keil在各大高校使用的也非常多，很多教科書里都是以keil來教學，開發51單片機、STM32單片機等等。目前作為MCU芯片開發的軟件也不只是keil一家獨大，IAR在MCU微處理器開發領域里也使用的非常多，IAR擴展性更強，也支持STM32開發，也支持其他芯片，比如：CC2530,51單片機的開發。從軟件的使用上來講，IAR比keil更加簡潔，功能相對少一些。如果之前使用過keil，而且使用頻率較多，已經習慣再使用IAR是有點不適應界面的。

【2】上位機開發

上位機的開發選擇Qt框架，編程語言采用C++；Qt是一個1991年由Qt Company開發的跨平臺C++圖形用戶界面應用程序開發框架。它既可以開發GUI程序，也可用于開發非GUI程序，比如控制臺工具和服務器。Qt是面向?qū)ο蟮目蚣埽褂锰厥獾拇a生成擴展（稱為元對象編譯器(Meta Object Compiler, moc)）以及一些宏，Qt很容易擴展，并且允許真正地組件編程。Qt能輕松創建具有原生C++性能的連接設備、用戶界面（UI）和應用程序。它功能強大且結構緊湊，擁有直觀的工具和庫。

1.7 參考文獻

1. 蘇迎帥,王軍敏.基于ZigBee的防兒童誤鎖車內遠程監測系統設計 附視頻[J].電子產品世界,2024.
2. 劉瓊瓊,游專,張永生等.基于STM32與GSM的車載兒童安全智能報警系統的設計[J].價值工程,2017.
3. 李芯怡,孫夢茹,郭思薔等.基于STM32F103型單片機的新型車載護童報警裝置設計[J].電子設計工程,2021.
4. 趙春波,李超,王鑫等.智能車載兒童守護系統的設計與實現 附視頻[J].物聯網技術,2019.
5. 張永生,張夢杰,范金鑫等.基于STM32F103的車載兒童防滯留報警系統[J].內燃機與配件,2017.
6. 朱肇培,李輝,王佳兵.車內滯留兒童安全防護系統設計[J].儀表技術,2021.
7. 湖南理工學院信息科學與工程學院2. 湖南理工學院機器視覺及人工智能研究中心.基于單片機的車內兒童安全分級告警系統設計[J].成都工業學院學報,2021.
8. 夏若宸.基于STM32的兒童誤鎖車內遠程報警系統[D].浙江海洋大學,2021.
9. 張藝越,王儒.防幼兒誤鎖車內自動報警系統設計[J].現代信息科技,2023.
10. 劉斌琨,劉海濤.基于STM32的數據通信智能安全嬰兒車設計[J].科技與創新,2018.
11. 王星宇,李康偉,張帆等.車內兒童防滯留系統的設計與實現[J].設備管理與維修,2021.
12. 沈陽航空航天大學自動化學院.防止兒童誤鎖車內報警系統的設計[J].工業儀表與自動化裝置,2018.
13. 西安思源學院.車載兒童防滯留系統的設計與實現[J].電子制作,2023.
14. 文強,張銣鈁.基于人臉識別的預防兒童誤鎖車內報警系統設計研究[J].計算機產品與流通,2019.
15. 彭育強,張薇琳.基于語音監控的車內防誤鎖裝置設計[J].自動化儀表,2018.
16. 呂緒浩,何文超,徐婷.兒童滯留車內主動安全防護系統設計[J].機電信息,2020.
17. 成都理工大學核技術與自動化工程學院.一種智能防遺忘兒童汽車報警器設計[J].電子世界,2018.
18. 李鋒.兒童誤鎖車內報警裝置的設計[J].汽車實用技術,2022.
19. 王文樂,鄭鑫,袁昊等.基于Arduino的車載兒童防滯留系統模擬設計[J].汽車實用技術,2020.
20. 阮家玉,甄枝千,李飛.基于RFID的嬰兒車防盜系統研究與實現[J].價值工程,2022.
21. 何穎欣,羅江鵬,陳衛興.基于單片機的防止兒童車內窒息智能報警系統[J].計算機產品與流通,2020.
22. 黃晶晶,羅文華.車輛智能報警系統的研究[J].河北農機,2016.
23. 王博,吳姝芹,蘇文新等.基于GPRS技術的防兒童被困車內救援系統[J].科技創新導報,2020.
24. PDFHao Yan, Xuetao Liu et al. “The design research of an intelligent vehicle-mounted/maintenance alarm system based on image recognition technology.” IOP Conference Series: Earth and Environmental Science
25. 宿遷學院.車用兒童防誤鎖報警系統設計[J].南方農機,2020.
26. PDFMd. Abubakar, Mohammed Salman Siddiqui, Md. Owaisoddin Sapna Gangrade. “Implementation of Child Safety Alert System in Automobiles.” Proceeding International Conference on Science and Engineering
27. 劉寶宇,程進,鄒卓成等.校車滯留兒童檢測系統的研究[J].傳感器世界,2020.
28. Wang Peng, Hui Li et al. “Safety Protection System Computer Aided Design in Enclosed Vehicle Using Film Pressure Sensor and Microwave Radar.” 2021 IEEE International Conference on Data Science and Computer Application (ICDSCA)
29. 李東升,何月陽,劉賽南等.基于STM32的人工智能避險便攜式幼兒學步車設計[J].科技與創新,2021.
30. 張小明, 彭彬等. “Car Terminal and Intelligent Vehicle Alarm System.”

1.8 研究現狀

國內車載誤鎖兒童報警系統的研究主要集中在多傳感器融合與低成本方案開發領域。例如，比亞迪在其部分新能源車型中集成了基于毫米波雷達的“車內生命體征監測系統”，通過分析車內微動信號（如呼吸、心跳）判斷是否有兒童遺留，觸發聲光報警并推送手機通知。該系統已應用于比亞迪漢EV車型，實測誤報率低于2%。

深圳科技企業銳明技術推出了一款基于STM32F4系列微控制器的車載安全終端，結合紅外熱釋電傳感器（PIR）和二氧化碳濃度傳感器，通過溫差變化和空氣成分變化雙重驗證車內活體存在。該方案已在國內多個城市的校車和出租車中試點部署，成功預警率達89%。

南京理工大學團隊則提出了基于壓力傳感器的座椅監測方案，在兒童安全座椅下方嵌入柔性壓力傳感器陣列，通過STM32H7處理器分析壓力分布模式，結合車門狀態信號實現閉環判斷。該系統在2022年中國大學生智能汽車競賽中獲得技術創新獎，并在南京公交集團部分車輛上完成實測驗證。

歐美國家在車載兒童防誤鎖領域更注重法規驅動型技術研發。美國通用汽車自2019年起全系標配“Rear Seat Reminder”系統，采用重量傳感器（最大誤差±1.5kg）與車門邏輯判斷的組合方案。當系統檢測到后排有物體且車門開啟順序異常時，將在儀表盤顯示警示信息。該方案成本低于5美元，已累計覆蓋超過600萬輛汽車。

以色列初創企業Vayyar Imaging開發的4D毫米波雷達模組（工作頻率60-64GHz），通過微多普勒效應捕捉亞毫米級胸腔起伏，配合深度學習算法實現98.3%的活體識別準確率。該技術已被沃爾沃XC90車型采用，可在車輛熄火后持續監測30分鐘，功耗僅0.5W。
日本電裝公司創新性地開發了基于車內CO?濃度梯度的檢測系統，通過STM32L4系列低功耗MCU實時分析多個氣體傳感器的數據差異。實驗表明，成年人與兒童產生的CO?濃度變化率存在顯著差異（兒童約0.15%/min vs 成人0.25%/min），該系統在豐田普銳斯車型上的實車測試中達到93.7%的準確率。

美國國家公路交通安全管理局（NHTSA）數據顯示，2021年后裝式報警裝置市場滲透率美國為17%，中國為6.3%，但中國前裝系統增長率達41%（2023年數據）。韓國起亞最新研發的UWB生物雷達系統（精度±1mm）與STM32U5處理器的組合方案，標志著行業向非接觸式高精度檢測方向發展，其功耗較傳統方案降低67%。

1.9 模塊的技術詳情介紹

【1】Air780e 4G模塊

Air780E 是由合宙（Ai-Thinker）推出的一款高性能、低功耗的4G全網通通信模塊，支持中國移動、聯通、電信等運營商網絡，具備良好的通信能力與多種功能擴展接口，廣泛應用于物聯網終端設備、智能硬件、遠程監控等場景中，尤其適用于本項目中對實時通信、遠程報警、短信發送和MQTT上云等功能的需求。

該模塊基于紫光展銳的UIS8910DM平臺，集成4G LTE Cat.1網絡通信能力，具有良好的數據傳輸速率，支持MQTT、HTTP、TCP/IP、UDP等主流協議，便于與物聯網云平臺（如華為云IOT）對接。Air780E支持通過AT指令與主控芯片通信，操作靈活、兼容性強，適合嵌入式系統如STM32等MCU進行集成開發。

在遠程控制和信息推送方面，Air780E具有短信發送和接收能力，能夠在特定場景下（如誤鎖報警、SOS求助）通過AT指令觸發發送短信，提升系統緊急通信的可靠性。此外，它還具備一定的定位能力（支持LBS基站定位），在GPS模塊失效時可作為輔助定位手段。

從硬件接口來看，Air780E模塊體積小巧，采用標準排針封裝，提供UART串口、SIM卡座、天線接口、電源接口等完整硬件資源，便于用戶快速接入系統電路中。其功耗控制優異，適合應用于電池供電系統中，可滿足低功耗待機的需求。

Air780E是一款性能穩定、協議完善、易于開發和集成的4G通信模塊，是實現物聯網通信、短信報警、遠程數據傳輸等功能的理想選擇，非常契合本項目中對高可靠性無線通信的需求。

【2】MQTT協議

MQTT（Message Queuing Telemetry Transport，消息隊列遙測傳輸協議）是一種輕量級、發布/訂閱模式的消息傳輸協議，專為低帶寬、不可靠網絡環境設計。它最早由IBM提出，現已成為物聯網（IoT）通信的重要協議之一。由于其高效、低功耗和實時性等特點，MQTT在智能家居、工業自動化、遠程監控和車聯網等領域得到了廣泛應用。

MQTT的工作原理基于發布/訂閱模型。這種模型有別于傳統的客戶端-服務器模型，通信方不需要直接建立連接。MQTT由三個核心組件構成：客戶端、代理（Broker）和主題（Topic）?？蛻舳丝梢宰鳛橄⒌陌l(fā)布者或訂閱者，消息通過代理進行路由。代理是一個中間服務端，用于接收和分發來自不同客戶端的消息。發布者發送消息到一個特定的主題上，代理負責將這些消息分發給所有訂閱了該主題的客戶端。通過這種解耦的架構設計，客戶端之間可以實現松耦合的通信，降低了復雜性和依賴性。

在MQTT協議中，消息被分為不同的主題（Topic），例如“home/sensor/temperature”可以用來代表溫度傳感器數據。客戶端可以訂閱這個主題，當發布者發送新的數據到該主題時，所有訂閱該主題的客戶端都會收到更新信息。這種靈活的主題結構和層次化的命名規則，使得MQTT在復雜場景下也能快速組織和管理消息流。

MQTT協議支持三種服務質量（QoS）等級，分別為“至多一次”（QoS 0）、“至少一次”（QoS 1）和“僅一次”（QoS 2）。QoS 0表示消息傳輸盡力而為，可能會丟失或重復；QoS 1確保消息至少送達一次，但可能會有重復；QoS 2則確保消息恰好傳輸一次，保證消息的嚴格可靠性。這種設計使MQTT能夠適應不同的應用場景，用戶可以根據應用需求選擇合適的QoS級別。

為了保證通信的安全性，MQTT支持用戶名和密碼驗證，代理可以對連接進行身份認證。此外，許多實現中還支持TLS/SSL加密通信，確保數據在傳輸過程中不會被竊取或篡改。用戶也可以使用不同的認證方式來增強系統的安全性，適應物聯網應用中對安全性的高需求。

MQTT非常注重輕量化和低功耗。它的報文頭非常小，通信開銷很低，這使其特別適合在資源受限的設備或不穩定的網絡環境中使用。MQTT支持“保持連接”和“遺囑消息”功能，客戶端可以在連接斷開時自動向代理發送遺囑消息，通知其他客戶端連接狀態的變化。這種特性有助于提高網絡的健壯性和系統的可用性。

MQTT的典型使用場景包括物聯網設備數據采集、實時監控、消息推送和控制命令的發布。比如在智能家居中，傳感器可以發布環境數據，如溫濕度、煙霧濃度等，控制設備根據收到的消息作出響應，實現自動化操作。在工業場景中，MQTT可以幫助收集和管理大規模設備的運行狀態，實現集中化和高效的設備監控。

MQTT協議憑借其低功耗、高效能、實時性強等優勢，已成為物聯網通信的主要協議之一。它的發布/訂閱模式簡化了設備之間的通信，使其特別適合多對多、低延遲、高可靠性的數據傳輸場景。MQTT易于使用、拓展性強，為開發者提供了靈活的解決方案來構建各種物聯網應用。

【3】中科微ATGM336H-GPS模塊

中科微ATGM336H-GPS模塊是一款高性能、低功耗的全球定位模塊，專為衛星定位導航應用設計。該模塊集成了GNSS基帶處理器和RF接收器，支持GPS、GLONASS、BDS（北斗）等多種衛星系統的定位信號，能夠?qū)崿F(xiàn)快速精準的定位，并提供穩定可靠的位置、速度和時間數據。ATGM336H模塊廣泛應用于車輛定位、物流跟蹤、無人機導航、智能穿戴設備、戶外運動設備和物聯網等領域。

ATGM336H模塊采用小巧的LCC封裝，尺寸為16mm x 12.2mm x 2.3mm，便于集成到各種緊湊型設備中。模塊內置高靈敏度接收芯片，具有-165dBm的高靈敏度，即使在復雜環境下也能快速捕獲和跟蹤衛星信號。其冷啟動時間在開闊地帶一般小于30秒，熱啟動時間約為1秒，重捕獲時間小于1秒，使其在車輛移動和各種快速切換的場景下表現出色，定位精度可達2.5米。

該模塊支持多種工作模式，以滿足不同應用的功耗要求。它不僅可以在普通模式下連續定位，還支持周期性模式和節電模式，通過關閉部分功能或降低數據輸出頻率來減少功耗，適合電池供電的便攜式設備。其最低功耗在微安級別，能夠顯著延長電池續航時間，使其成為移動設備的理想選擇。

ATGM336H-GPS模塊的接口豐富，支持UART、I2C、SPI等多種通信接口，方便與主控MCU進行數據交換。模塊提供的標準NMEA協議輸出和二進制格式數據能夠直接對接多種導航應用程序。此外，模塊還具有內置的天線檢測功能和動態干擾抑制技術，有助于在有較強電磁干擾的環境中保持定位精度，并能實時檢測和報告天線狀態，進一步提高定位可靠性。

為了提高用戶體驗和簡化開發過程，中科微為ATGM336H模塊提供了完善的開發手冊和技術支持，便于開發者快速上手并將其應用到多種設備中。此外，模塊還支持多衛星系統協同定位的功能，通過融合GPS、BDS、GLONASS等衛星數據，提高在市區、高山、森林等衛星信號受限環境下的定位精度和穩定性，使其適用于復雜環境的高精度定位需求。

【4】ADXL345加速度傳感器

ADXL345 是 Analog Devices 公司推出的一款高性能、超低功耗的 三軸加速度傳感器。它可用于測量動態加速度（如運動、震動或沖擊）以及靜態加速度（如重力方向），因其體積小巧、功耗低、靈敏度高，廣泛應用于移動設備、可穿戴設備、車輛監測系統等領域。

ADXL345 內部集成了一個16位的模數轉換器（ADC），可提供 ±2g、±4g、±8g、±16g 多檔量程選擇，用戶可根據實際需求調整靈敏度和測量范圍。在本項目中，它主要用于監測車輛的姿態變化，如判斷車輛是否處于靜止、行駛、傾斜或發生異常震動等狀態，是判斷車內誤鎖報警是否觸發的重要依據之一。

該傳感器支持 I2C 和 SPI 兩種數字通信接口，在STM32系統中通常使用I2C方式與主控芯片通信，通過簡單的寄存器讀取即可獲得X、Y、Z三個方向的加速度數值。其數字輸出方式提高了抗干擾能力，尤其適合在復雜的車載環境中穩定工作。

ADXL345還具備多種智能功能，如自由落體檢測、運動檢測、靜止檢測、雙擊/單擊檢測等，可以通過配置寄存器實現事件中斷輸出。這些功能為系統在低功耗監測和自動喚醒方面提供了良好的技術支持，使其不僅能采集姿態數據，還能在關鍵事件發生時第一時間響應。

在電源方面，ADXL345支持1.8V至3.6V的供電電壓，非常適合與3.3V供電的STM32微控制器直接配合使用。同時，它的待機功耗極低，僅在數微安級別，適合對功耗要求嚴格的車載智能設備或電池供電系統。

ADXL345 是一款功能全面、精度高、功耗低且通信靈活的三軸加速度傳感器，非常適用于本車載系統中對姿態判斷、運動狀態分析與低功耗喚醒等功能的實現需求。

【5】SGP30傳感器

SGP30 是 Sensirion 公司推出的一款數字式空氣質量傳感器模塊，集成了多種氣體檢測功能，主要用于測量室內空氣中的總揮發性有機化合物（TVOC）和二氧化碳當量濃度（eCO?）。該傳感器采用先進的金屬氧化物（MOX）氣體感應技術，結合Sensirion獨特的智能算法，可在極小體積內提供穩定可靠的空氣質量數據，廣泛應用于智能家居、車載空氣監測、空氣凈化設備等領域。

SGP30 的一大特點是其輸出數據為數字信號，通過標準的 I2C 接口 與主控芯片通信，避免了模擬信號易受干擾的問題，非常適合應用在車載等復雜電磁環境中。在本項目中，SGP30 主要用于檢測車輛內部空氣中二氧化碳的當量濃度和TVOC濃度，一旦濃度超標，即可觸發報警邏輯，提醒家長兒童被誤鎖在車內的危險狀態。

該模塊內部集成了多個微型傳感器陣列，通過溫度補償和環境自適應機制實現長期穩定的測量結果。值得一提的是，SGP30 不提供直接的 CO? 濃度值，而是通過檢測TVOC并結合算法估算出eCO?（等效二氧化碳濃度），其精度已足夠滿足誤鎖兒童報警系統中空氣質量監測的需求。

在電源要求方面，SGP30 工作電壓為 1.8V ~ 3.3V，一般與STM32系統共享3.3V電源即可；同時，傳感器具有較低的功耗，尤其在周期性采樣的應用場景下，能夠有效節省系統能量消耗，有利于提高整個設備的續航能力。

SGP30 還提供了一個內部基線校準機制，允許用戶定期保存和恢復傳感器的基準值，提高長期使用中的準確性和響應速度。對于本項目而言，可以在車輛首次啟動或系統初始化時進行空氣基線更新，從而獲取更準確的環境變化數據。

SGP30 是一款高集成度、高靈敏度、低功耗的空氣質量檢測傳感器，非常適合本項目中對車內空氣質量實時監測、異常預警和數據上傳等需求的實現，是構建兒童誤鎖報警系統關鍵的感知元件之一。

1.10 摘要

隨著社會安全問題的日益嚴重，兒童誤鎖車內事件頻發，給家長和社會帶來了極大的安全隱患。為了解決這一問題，本項目設計了一款基于STM32微控制器的車載誤鎖兒童報警系統。該系統結合多種傳感器，能夠?qū)崟r監測車內的環境溫度、濕度、二氧化碳濃度、震動、車輛姿態等信息，并通過4G模塊上傳至云平臺，實現遠程監控與報警。當車輛出現誤鎖情況，系統會自動觸發報警，蜂鳴器發出警示音，同時通過短信和APP彈窗通知車主。此外，系統還具備車輛定位功能，支持SOS求助功能，并通過本地OLED顯示屏實時顯示車輛內的傳感器數據。該系統通過I2C、串口、MQTT等多種通信協議實現各模塊之間的高效數據交換，保障了整個系統的穩定性與實時性。項目不僅提高了車內兒童的安全性，還為今后的智能車載安全系統設計提供了有益的參考。

關鍵字：
車載誤鎖報警，STM32，兒童安全，傳感器，4G模塊，MQTT協議，遠程監控，SOS求助，車輛定位，云平臺

二、硬件選型(搭建模型參考)

如果大家想自己搭建模型，完成這個項目的功能測試。

那么可以看參考下面的部分硬件模塊選型。

（1）STM32F103C8T6最小系統板：主控芯片，用于控制各傳感器采集與通信處理。

（2）SHT30溫濕度傳感器模塊：用于采集車內環境的溫度和濕度信息。

（3）SGP30空氣質量傳感器模塊：用于檢測車內的TVOC總揮發性有機物和eCO?（等效二氧化碳濃度）。

（4）紅外熱釋電人體感應模塊：用于檢測車內是否有人存在。

（5）震動檢測傳感器：檢測車輛是否有震動，用于判斷車輛狀態。

（6）ADXL345三軸加速度傳感器：用于檢測車輛的姿態變化，判斷車輛是否在行駛或靜止。

（7）Air780E 4G模塊（合宙）：用于實現數據上傳至華為云IOT平臺、發送短信等通信功能。

（8）中科微GPS定位模塊：用于獲取車輛當前的位置信息，在APP和上位機中顯示定位地圖。

（9）0.96寸OLED顯示屏（IIC接口）：用于本地實時顯示所有傳感器數據和設備狀態。

（10）高電平觸發有源蜂鳴器：用于報警提示，如超溫、超CO?濃度等情況下觸發警報。

（11）通風控制風扇（或外循環電機控制模塊）：用于車輛空氣流通換氣。

（12）4顆獨立按鍵模塊：用于頁面切換、SOS緊急求助觸發等功能。

（13）電源模塊（穩壓模塊、移動電源）：提供系統所需的穩定電源（3.3V/5V）。

三、部署華為云物聯網平臺

華為云官網: https://www.huaweicloud.com/

打開官網，搜索物聯網，就能快速找到 設備接入IoTDA。

3.1 物聯網平臺介紹

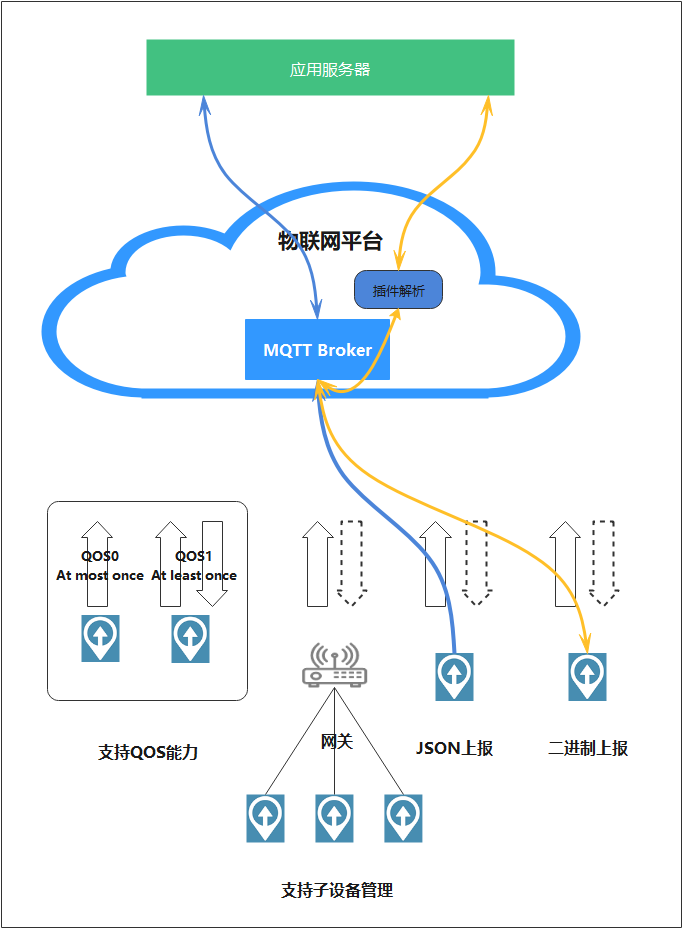

華為云物聯網平臺（IoT 設備接入云服務）提供海量設備的接入和管理能力，將物理設備聯接到云，支撐設備數據采集上云和云端下發命令給設備進行遠程控制，配合華為云其他產品，幫助我們快速構筑物聯網解決方案。

使用物聯網平臺構建一個完整的物聯網解決方案主要包括3部分：物聯網平臺、業務應用和設備。

物聯網平臺作為連接業務應用和設備的中間層，屏蔽了各種復雜的設備接口，實現設備的快速接入；同時提供強大的開放能力，支撐行業用戶構建各種物聯網解決方案。

設備可以通過固網、2G/3G/4G/5G、NB-IoT、Wifi等多種網絡接入物聯網平臺，并使用LWM2M/CoAP、MQTT、HTTPS協議將業務數據上報到平臺，平臺也可以將控制命令下發給設備。

業務應用通過調用物聯網平臺提供的API，實現設備數據采集、命令下發、設備管理等業務場景。

3.2 開通物聯網服務

地址： https://www.huaweicloud.com/product/iothub.html

開通免費單元。

點擊立即創建。

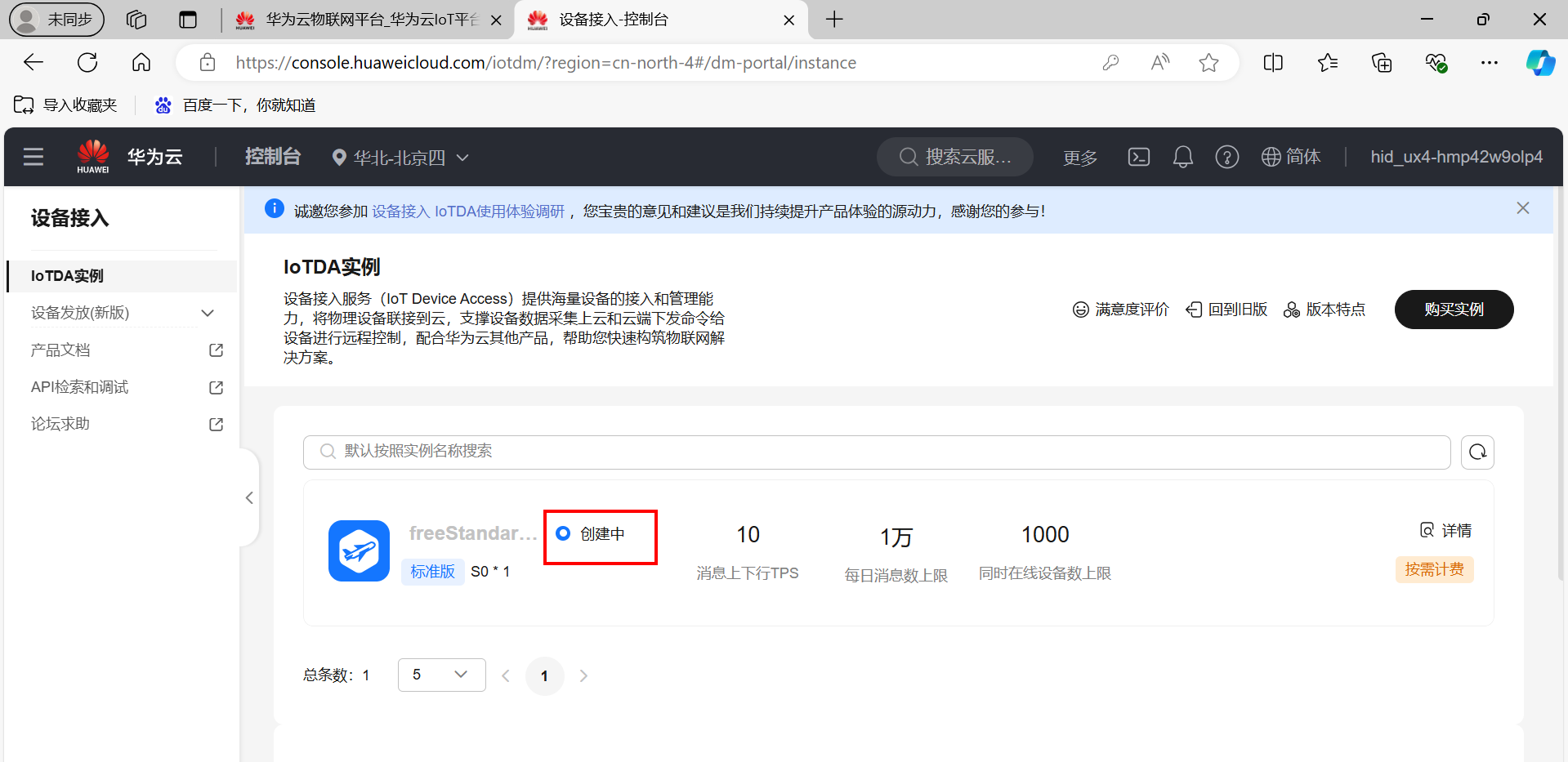

正在創建標準版實例，需要等待片刻。

創建完成之后，點擊詳情。 可以看到標準版實例的設備接入端口和地址。

下面框起來的就是端口號和域名

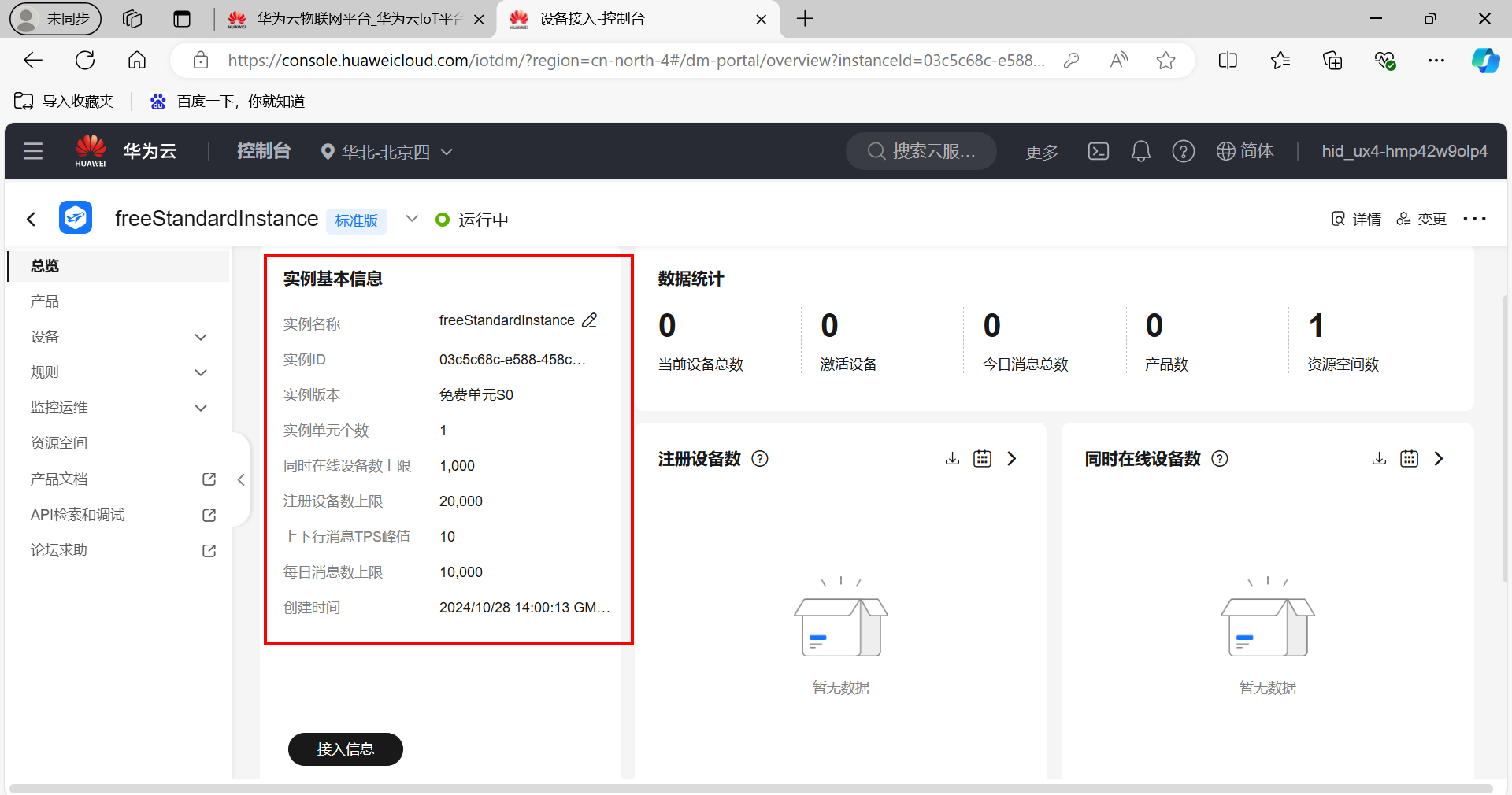

點擊實例名稱，可以查看當前免費單元的配置情況。

開通之后，點擊接入信息，也能查看接入信息。 我們當前設備準備采用MQTT協議接入華為云平臺，這里可以看到MQTT協議的地址和端口號等信息。

總結:

端口號：   MQTT (1883)| MQTTS (8883)
接入地址： dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com

根據域名地址得到IP地址信息:

打開Windows電腦的命令行控制臺終端，使用ping 命令。ping一下即可。

Microsoft Windows [版本 10.0.19045.5011]
(c) Microsoft Corporation。保留所有權利。

C:UsersLenovo>ping dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com

正在 Ping dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com [117.78.5.125] 具有 32 字節的數據:
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44

117.78.5.125 的 Ping 統計信息:
    數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
    最短 = 37ms，最長 = 37ms，平均 = 37ms

C:UsersLenovo>

MQTT協議接入端口號有兩個，1883是非加密端口，8883是證書加密端口，單片機無法加載證書，所以使用1883端口合適。

3.3 創建產品

鏈接：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-dev/all-product?instanceId=03c5c68c-e588-458c-90c3-9e4c640be7af

（1）創建產品

（2）填寫產品信息

根據自己產品名字填寫，下面的設備類型選擇自定義類型。

（3）產品創建成功

創建完成之后點擊查看詳情。

（4）添加自定義模型

產品創建完成之后，點擊進入產品詳情頁面，翻到最下面可以看到模型定義。

模型簡單來說： 就是存放設備上傳到云平臺的數據。

你可以根據自己的產品進行創建。

比如：

煙霧可以叫  MQ2
溫度可以叫  Temperature
濕度可以叫  humidity
火焰可以叫  flame
其他的傳感器自己用單詞簡寫命名即可。 這就是你的單片機設備端上傳到服務器的數據名字。

先點擊自定義模型。

再創建一個服務ID。

接著點擊新增屬性。

3.4 添加設備

產品是屬于上層的抽象模型，接下來在產品模型下添加實際的設備。添加的設備最終需要與真實的設備關聯在一起，完成數據交互。

（1）注冊設備

（2）根據自己的設備填寫

（3）保存設備信息

創建完畢之后，點擊保存并關閉，得到創建的設備密匙信息。該信息在后續生成MQTT三元組的時候需要使用。

（4）設備創建完成

（5）設備詳情

3.5 MQTT協議主題訂閱與發布

（1）MQTT協議介紹

當前的設備是采用MQTT協議與華為云平臺進行通信。

MQTT是一個物聯網傳輸協議，它被設計用于輕量級的發布/訂閱式消息傳輸，旨在為低帶寬和不穩定的網絡環境中的物聯網設備提供可靠的網絡服務。MQTT是專門針對物聯網開發的輕量級傳輸協議。MQTT協議針對低帶寬網絡，低計算能力的設備，做了特殊的優化，使得其能適應各種物聯網應用場景。目前MQTT擁有各種平臺和設備上的客戶端，已經形成了初步的生態系統。

MQTT是一種消息隊列協議，使用發布/訂閱消息模式，提供一對多的消息發布，解除應用程序耦合，相對于其他協議，開發更簡單；MQTT協議是工作在TCP/IP協議上；由TCP/IP協議提供穩定的網絡連接；所以，只要具備TCP協議棧的網絡設備都可以使用MQTT協議。 本次設備采用的ESP8266就具備TCP協議棧，能夠建立TCP連接，所以，配合STM32代碼里封裝的MQTT協議，就可以與華為云平臺完成通信。

華為云的MQTT協議接入幫助文檔在這里: https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

業務流程：

（2）華為云平臺MQTT協議使用限制

描述	限制
支持的MQTT協議版本	3.1.1
與標準MQTT協議的區別	支持Qos 0和Qos 1支持Topic自定義不支持QoS2不支持will、retain msg
MQTTS支持的安全等級	采用TCP通道基礎 + TLS協議（最高TLSv1.3版本）
單帳號每秒最大MQTT連接請求數	無限制
單個設備每分鐘支持的最大MQTT連接數	1
單個MQTT連接每秒的吞吐量，即帶寬，包含直連設備和網關	3KB/s
MQTT單個發布消息最大長度，超過此大小的發布請求將被直接拒絕	1MB
MQTT連接心跳時間建議值	心跳時間限定為30至1200秒，推薦設置為120秒
產品是否支持自定義Topic	支持
消息發布與訂閱	設備只能對自己的Topic進行消息發布與訂閱
每個訂閱請求的最大訂閱數	無限制

（3）主題訂閱格式

幫助文檔地址：https://support.huaweicloud.com/devg-iothub/iot_02_2200.html

對于設備而言，一般會訂閱平臺下發消息給設備 這個主題。

設備想接收平臺下發的消息，就需要訂閱平臺下發消息給設備 的主題，訂閱后，平臺下發消息給設備，設備就會收到消息。

如果設備想要知道平臺下發的消息，需要訂閱上面圖片里標注的主題。

以當前設備為例，最終訂閱主題的格式如下:
$oc/devices/{device_id}/sys/messages/down

最終的格式:
$oc/devices/663cb18871d845632a0912e7_dev1/sys/messages/down

（4）主題發布格式

對于設備來說，主題發布表示向云平臺上傳數據，將最新的傳感器數據，設備狀態上傳到云平臺。

這個操作稱為：屬性上報。

幫助文檔地址：https://support.huaweicloud.com/usermanual-iothub/iot_06_v5_3010.html

根據幫助文檔的介紹， 當前設備發布主題，上報屬性的格式總結如下：

發布的主題格式:
$oc/devices/{device_id}/sys/properties/report

最終的格式:
$oc/devices/663cb18871d845632a0912e7_dev1/sys/properties/report
發布主題時，需要上傳數據，這個數據格式是JSON格式。

上傳的JSON數據格式如下:

{
  "services": [
    {
      "service_id": <填服務ID>,
      "properties": {
        "<填屬性名稱1>": <填屬性值>,
        "<填屬性名稱2>": <填屬性值>,
        ..........
      }
    }
  ]
}
根據JSON格式，一次可以上傳多個屬性字段。 這個JSON格式里的，服務ID，屬性字段名稱，屬性值類型，在前面創建產品的時候就已經介紹了，不記得可以翻到前面去查看。

根據這個格式，組合一次上傳的屬性數據:
{"services": [{"service_id": "stm32","properties":{"你的字段名字1":30,"你的字段名字2":10,"你的字段名字3":1,"你的字段名字4":0}}]}

3.6 MQTT三元組

MQTT協議登錄需要填用戶ID，設備ID，設備密碼等信息，就像我們平時登錄QQ，微信一樣要輸入賬號密碼才能登錄。MQTT協議登錄的這3個參數，一般稱為MQTT三元組。

接下來介紹，華為云平臺的MQTT三元組參數如何得到。

（1）MQTT服務器地址

要登錄MQTT服務器，首先記得先知道服務器的地址是多少，端口是多少。

幫助文檔地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home

MQTT協議的端口支持1883和8883，它們的區別是：8883 是加密端口更加安全。但是單片機上使用比較困難，所以當前的設備是采用1883端口進連接的。

根據上面的域名和端口號，得到下面的IP地址和端口號信息： 如果設備支持填寫域名可以直接填域名，不支持就直接填寫IP地址。 （IP地址就是域名解析得到的）

華為云的MQTT服務器地址：117.78.5.125
華為云的MQTT端口號：1883

如何得到IP地址？如何域名轉IP？ 打開Windows的命令行輸入以下命令。

ping  ad635970a1.st1.iotda-device.cn-north-4.myhuaweicloud.com

（2）生成MQTT三元組

華為云提供了一個在線工具，用來生成MQTT鑒權三元組： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

打開這個工具，填入設備的信息（也就是剛才創建完設備之后保存的信息），點擊生成，就可以得到MQTT的登錄信息了。

下面是打開的頁面：

填入設備的信息： （上面兩行就是設備創建完成之后保存得到的）

直接得到三元組信息。

得到三元組之后，設備端通過MQTT協議登錄鑒權的時候，填入?yún)?shù)即可。

ClientId  663cb18871d845632a0912e7_dev1_0_0_2024050911
Username  663cb18871d845632a0912e7_dev1
Password  71b82deae83e80f04c4269b5bbce3b2fc7c13f610948fe210ce18650909ac237

3.7 模擬設備登錄測試

經過上面的步驟介紹，已經創建了產品，設備，數據模型，得到MQTT登錄信息。 接下來就用MQTT客戶端軟件模擬真實的設備來登錄平臺。測試與服務器通信是否正常。

MQTT軟件下載地址【免費】： https://download.csdn.net/download/xiaolong1126626497/89928772

（1）填入登錄信息

打開MQTT客戶端軟件，對號填入相關信息（就是上面的文本介紹）。然后，點擊登錄，訂閱主題，發布主題。

（2）打開網頁查看

完成上面的操作之后，打開華為云網頁后臺，可以看到設備已經在線了。

點擊詳情頁面，可以看到上傳的數據：

到此，云平臺的部署已經完成，設備已經可以正常上傳數據了。

（3）MQTT登錄測試參數總結

MQTT服務器:  117.78.5.125
MQTT端口號:  183

//物聯網服務器的設備信息
#define MQTT_ClientID "663cb18871d845632a0912e7_dev1_0_0_2024050911"
#define MQTT_UserName "663cb18871d845632a0912e7_dev1"
#define MQTT_PassWord "71b82deae83e80f04c4269b5bbce3b2fc7c13f610948fe210ce18650909ac237"

//訂閱與發布的主題
#define SET_TOPIC  "$oc/devices/663cb18871d845632a0912e7_dev1/sys/messages/down"  //訂閱
#define POST_TOPIC "$oc/devices/663cb18871d845632a0912e7_dev1/sys/properties/report"  //發布


發布的數據:
{"services": [{"service_id": "stm32","properties":{"你的字段名字1":30,"你的字段名字2":10,"你的字段名字3":1,"你的字段名字4":0}}]}

3.8 創建IAM賬戶

創建一個IAM賬戶，因為接下來開發上位機，需要使用云平臺的API接口，這些接口都需要token進行鑒權。簡單來說，就是身份的認證。 調用接口獲取Token時，就需要填寫IAM賬號信息。所以，接下來演示一下過程。

地址: https://console.huaweicloud.com/iam/?region=cn-north-4#/iam/users

**【1】獲取項目憑證 ** 點擊左上角用戶名，選擇下拉菜單里的我的憑證

項目憑證:

28add376c01e4a61ac8b621c714bf459

【2】創建IAM用戶

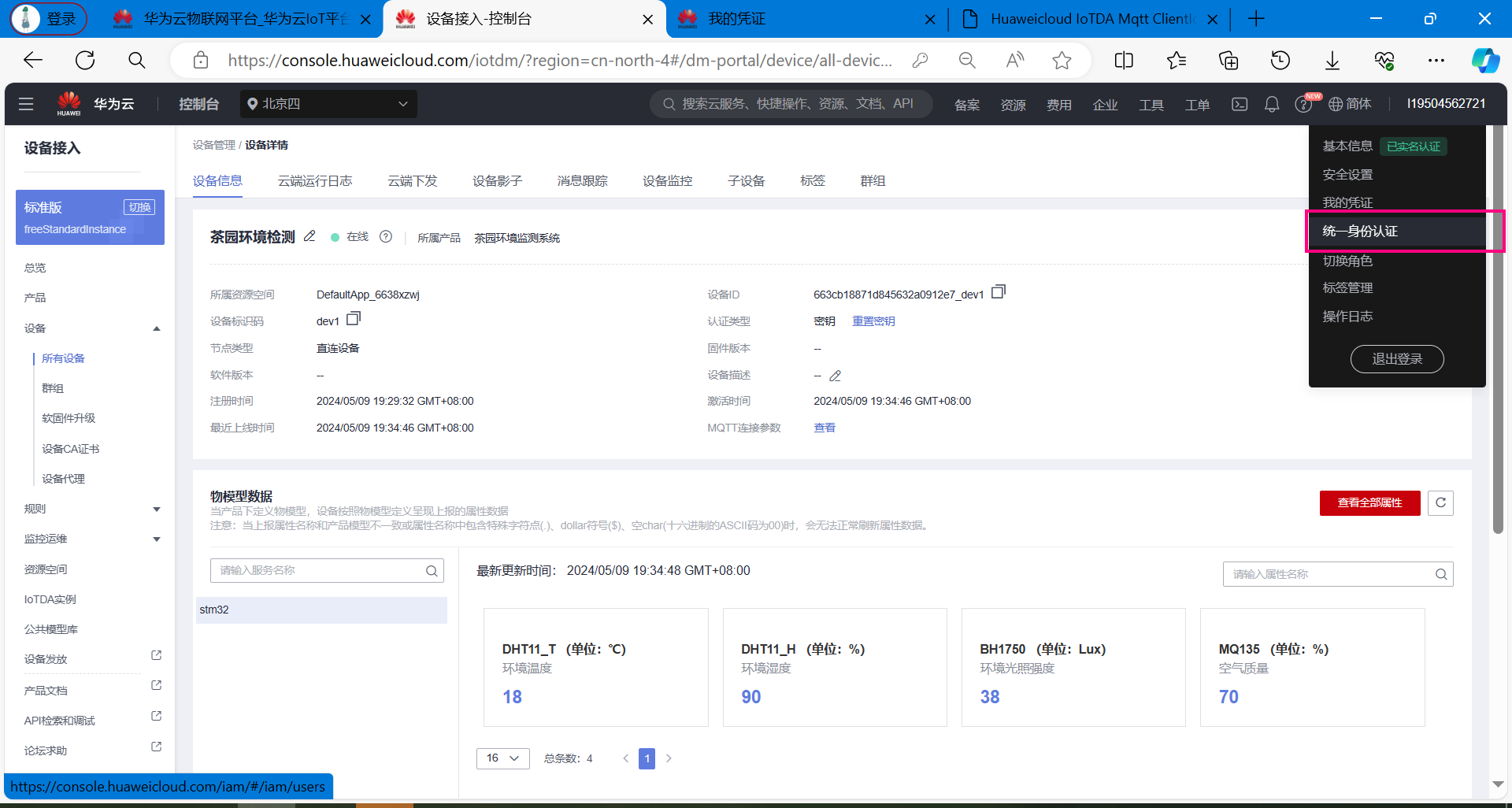

鼠標放在左上角頭像上，在下拉菜單里選擇統一身份認證。

點擊左上角創建用戶。

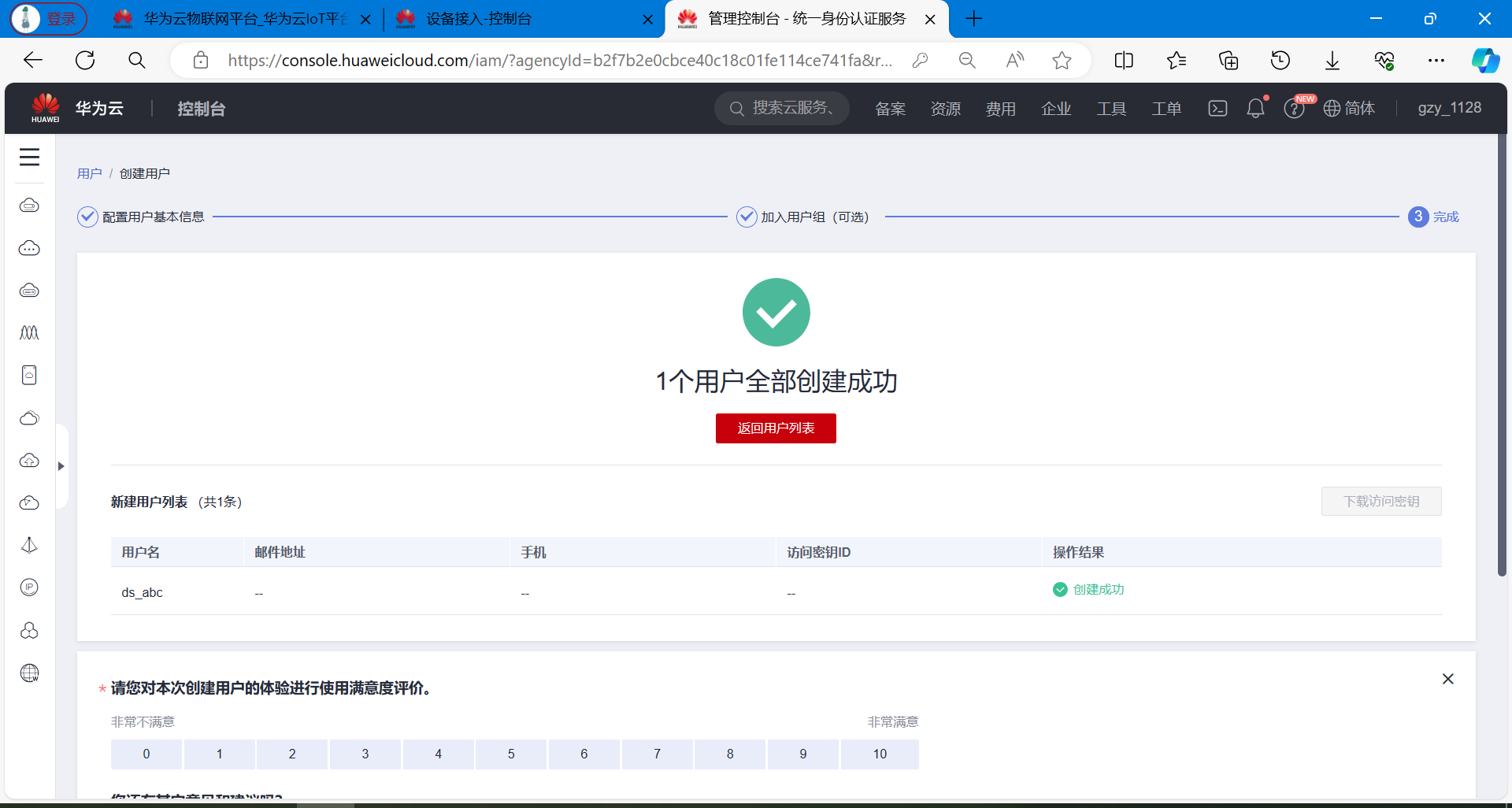

創建成功：

【3】創建完成

用戶信息如下：

主用戶名  l19504562721
IAM用戶  ds_abc
密碼     DS12345678

3.9 獲取影子數據

幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0079.html

設備影子介紹：

設備影子是一個用于存儲和檢索設備當前狀態信息的JSON文檔。
每個設備有且只有一個設備影子，由設備ID唯一標識
設備影子僅保存最近一次設備的上報數據和預期數據
無論該設備是否在線，都可以通過該影子獲取和設置設備的屬性

簡單來說：設備影子就是保存，設備最新上傳的一次數據。

我們設計的軟件里，如果想要獲取設備的最新狀態信息，就采用設備影子接口。

如果對接口不熟悉，可以先進行在線調試：https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=ShowDeviceShadow

在線調試接口，可以請求影子接口，了解請求，與返回的數據格式。

調試完成看右下角的響應體，就是返回的影子數據。

設備影子接口返回的數據如下：

{
 "device_id": "663cb18871d845632a0912e7_dev1",
 "shadow": [
  {
   "service_id": "stm32",
   "desired": {
    "properties": null,
    "event_time": null
   },
   "reported": {
    "properties": {
     "DHT11_T": 18,
     "DHT11_H": 90,
     "BH1750": 38,
     "MQ135": 70
    },
    "event_time": "20240509T113448Z"
   },
   "version": 3
  }
 ]
}

調試成功之后，可以得到訪問影子數據的真實鏈接，接下來的代碼開發中，就采用Qt寫代碼訪問此鏈接，獲取影子數據，完成上位機開發。

鏈接如下：

https://ad635970a1.st1.iotda-app.cn-north-4.myhuaweicloud.com:443/v5/iot/28add376c01e4a61ac8b621c714bf459/devices/663cb18871d845632a0912e7_dev1/shadow

3.10 訪問接口的代碼實現

（1）配置 Qt 項目

在 Qt 項目的 .pro 文件中，加入對 libcurl 的支持：

QT += core
CONFIG += console
CONFIG -= app_bundle

INCLUDEPATH += /usr/include/curl  # 根據你的系統設置 libcurl 的路徑
LIBS += -lcurl  # 鏈接 libcurl 庫

SOURCES += main.cpp

（2）代碼實現

main.cpp 文件中實現代碼如下：

#include <QCoreApplication>
#include <curl/curl.h>
#include <QDebug>
#include <QString>
#include <QByteArray>

// 回調函數，處理libcurl下載數據
size_t WriteCallback(void *contents, size_t size, size_t nmemb, void *userp) {
    size_t totalSize = size * nmemb;
    QByteArray *response = static_cast<QByteArray *>(userp);
    response->append(static_cast<char *>(contents), totalSize);
    return totalSize;
}

int main(int argc, char *argv[]) {
    QCoreApplication a(argc, argv);

    // 初始化libcurl
    CURL *curl;
    CURLcode res;
    QByteArray responseData;  // 用于存儲響應數據

    curl_global_init(CURL_GLOBAL_DEFAULT);
    curl = curl_easy_init();
    if (curl) {
        // 設置訪問URL
        const QString url = "https://ad635970a1.st1.iotda-app.cn-north-4.myhuaweicloud.com:443/v5/iot/28add376c01e4a61ac8b621c714bf459/devices/663cb18871d845632a0912e7_dev1/shadow";

        // 設置HTTP請求頭
        struct curl_slist *headers = NULL;
        headers = curl_slist_append(headers, "Authorization: Bearer <Your_Access_Token>"); // 這里需要替換為你的實際 token

        curl_easy_setopt(curl, CURLOPT_URL, url.toStdString().c_str());
        curl_easy_setopt(curl, CURLOPT_HTTPHEADER, headers);
        curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, WriteCallback);
        curl_easy_setopt(curl, CURLOPT_WRITEDATA, &responseData);

        // 發起GET請求
        res = curl_easy_perform(curl);

        if (res != CURLE_OK) {
            qDebug() << "Curl request failed:" << curl_easy_strerror(res);
        } else {
            qDebug() << "Response data:" << responseData;
        }

        // 清理
        curl_easy_cleanup(curl);
        curl_slist_free_all(headers);
    }

    curl_global_cleanup();

    return a.exec();
}

3.11 數據解析代碼

在 Qt 中使用 CJSON (一個用于解析 JSON 數據的輕量級 C 庫) 來解析返回的 JSON 數據。

（1）配置 Qt 項目

在 Qt 項目的 .pro 文件中，確保包括了 CJSON 的頭文件，并鏈接 CJSON 的源代碼。

QT += core
CONFIG += console
CONFIG -= app_bundle

SOURCES += main.cpp
           cJSON.c  # 將 cJSON.c 文件添加到你的項目中

INCLUDEPATH += path/to/cjson/  # 添加 CJSON 頭文件的路徑

LIBS += -lcurl  # 鏈接 libcurl 庫

（2）解析 JSON 數據的完整代碼

在 main.cpp 中，以下代碼展示了如何解析你提供的 JSON 數據。

#include <QCoreApplication>
#include <curl/curl.h>
#include <QDebug>
#include <QString>
#include <QByteArray>
#include "cJSON.h"

// 回調函數，處理libcurl下載數據
size_t WriteCallback(void *contents, size_t size, size_t nmemb, void *userp) {
    size_t totalSize = size * nmemb;
    QByteArray *response = static_cast<QByteArray *>(userp);
    response->append(static_cast<char *>(contents), totalSize);
    return totalSize;
}

// 解析 JSON 數據
void parseJson(const QByteArray &data) {
    // 將 QByteArray 轉換為 char*
    const char* jsonData = data.constData();

    // 解析 JSON
    cJSON *root = cJSON_Parse(jsonData);
    if (root == NULL) {
        qDebug() << "Error parsing JSON.";
        return;
    }

    // 解析 "device_id"
    cJSON *deviceId = cJSON_GetObjectItemCaseSensitive(root, "device_id");
    if (cJSON_IsString(deviceId) && (deviceId->valuestring != NULL)) {
        qDebug() << "Device ID:" << deviceId->valuestring;
    }

    // 解析 "shadow" 數組
    cJSON *shadow = cJSON_GetObjectItemCaseSensitive(root, "shadow");
    if (cJSON_IsArray(shadow)) {
        cJSON *shadowItem = NULL;
        cJSON_ArrayForEach(shadowItem, shadow) {
            // 解析每個 shadow 項目
            cJSON *serviceId = cJSON_GetObjectItemCaseSensitive(shadowItem, "service_id");
            if (cJSON_IsString(serviceId) && (serviceId->valuestring != NULL)) {
                qDebug() << "Service ID:" << serviceId->valuestring;
            }

            // 解析 "reported" 對象
            cJSON *reported = cJSON_GetObjectItemCaseSensitive(shadowItem, "reported");
            if (cJSON_IsObject(reported)) {
                // 解析 "properties" 對象
                cJSON *properties = cJSON_GetObjectItemCaseSensitive(reported, "properties");
                if (cJSON_IsObject(properties)) {
                    cJSON *data1 = cJSON_GetObjectItemCaseSensitive(properties, "data1");
                    if (cJSON_IsNumber(data1)) {
                        qDebug() << "data1:" << data1->valueint;
                    }
                    cJSON *data2 = cJSON_GetObjectItemCaseSensitive(properties, "data2");
                    if (cJSON_IsNumber(data2)) {
                        qDebug() << "data2:" << data2->valueint;
                    }
                    cJSON *data3 = cJSON_GetObjectItemCaseSensitive(properties, "data3");
                    if (cJSON_IsNumber(data3)) {
                        qDebug() << "data3:" << data3->valueint;
                    }
                    cJSON *data4 = cJSON_GetObjectItemCaseSensitive(properties, "data4");
                    if (cJSON_IsNumber(data4)) {
                        qDebug() << "data4:" << data4->valueint;
                    }
                }

                // 解析 "event_time"
                cJSON *eventTime = cJSON_GetObjectItemCaseSensitive(reported, "event_time");
                if (cJSON_IsString(eventTime) && (eventTime->valuestring != NULL)) {
                    qDebug() << "Event Time:" << eventTime->valuestring;
                }
            }

            // 解析 version
            cJSON *version = cJSON_GetObjectItemCaseSensitive(shadowItem, "version");
            if (cJSON_IsNumber(version)) {
                qDebug() << "Version:" << version->valueint;
            }
        }
    }

    // 釋放 JSON 對象
    cJSON_Delete(root);
}

int main(int argc, char *argv[]) {
    QCoreApplication a(argc, argv);

    // 模擬獲取到的 JSON 數據
    QByteArray jsonData = R"(
    {
        "device_id": "663cb18871d845632a0912e7_dev1",
        "shadow": [
            {
                "service_id": "stm32",
                "desired": {
                    "properties": null,
                    "event_time": null
                },
                "reported": {
                    "properties": {
                        "data1": 18,
                        "data2": 90,
                        "data3": 38,
                        "data4": 70
                    },
                    "event_time": "20240509T113448Z"
                },
                "version": 3
            }
        ]
    })";

    // 調用解析函數
    parseJson(jsonData);

    return a.exec();
}

四、STM32設備端代碼設計

設計思路：

1. 初始化階段：
   • 配置 STM32F103C8T6 的系統時鐘。
   • 初始化外設（GPIO、I2C、UART、SPI等）。
   • 配置中斷和定時器（例如用于定期采集傳感器數據）。
2. 模塊初始化：
   • 初始化傳感器模塊（如 SGP30、SHT30、ADXL345、紅外熱釋電傳感器、震動傳感器、GPS模塊等）。
   • 初始化蜂鳴器和OLED顯示屏。
   • 初始化4G模塊（Air780E）用于發送短信和云數據上傳。
3. 數據采集與處理：
   • 定期讀取傳感器數據（如溫濕度、二氧化碳濃度、車輛姿態、震動等）。
   • 對采集到的數據進行處理（例如，對溫濕度和二氧化碳濃度數據進行閾值判斷）。
4. 報警機制：
   • 判斷傳感器數據是否超出預設閾值（如溫濕度過高、二氧化碳濃度過高、車輛姿態異常等）。
   • 當檢測到異常時，通過蜂鳴器報警，并觸發短信報警（通過4G模塊）和APP上位機彈窗。
5. 數據上傳：
   • 定期通過4G模塊（Air780E）將采集到的傳感器數據上傳至華為云物聯網平臺。
   • 支持通過MQTT協議上傳數據。
6. 定位與SOS功能：
   • 定期獲取GPS模塊數據，實現車輛定位。
   • 如果用戶按下SOS按鈕，則觸發報警機制并發送求助短信。
7. 主循環：
   • 主循環不斷執行數據采集、狀態檢查、報警和數據上傳等任務。

main.c代碼框架：

#include "stm32f10x.h"
#include "SHT30.h"
#include "SGP30.h"
#include "ADXL345.h"
#include "GPS.h"
#include "OLED.h"
#include "Buzzer.h"
#include "Air780E.h"
#include "GPIO.h"
#include "I2C.h"
#include "UART.h"
#include "Timer.h"

// 定義閾值
#define TEMP_THRESHOLD 30  // 溫度閾值（單位：℃）
#define CO2_THRESHOLD 1000 // 二氧化碳濃度閾值（單位：ppm）
#define VIBRATION_THRESHOLD 100 // 震動閾值

// 全局變量定義
float temperature, humidity, co2_concentration;
float acceleration_x, acceleration_y, acceleration_z;
float latitude, longitude;
uint8_t vibration_status;
uint8_t is_vehicle_locked = 0;  // 判斷是否誤鎖
uint8_t sos_button_pressed = 0;  // SOS按鈕狀態

// 模塊初始化函數
void InitModules(void) {
    // 初始化GPIO、I2C、UART等外設
    GPIO_Init();
    I2C_Init();
    UART_Init();
    OLED_Init();
    Buzzer_Init();
    Air780E_Init();
    GPS_Init();
    ADXL345_Init();
    SGP30_Init();
    SHT30_Init();
    Timer_Init();
}

// 傳感器數據采集函數
void CollectSensorData(void) {
    // 讀取溫濕度數據
    temperature = SHT30_ReadTemperature();
    humidity = SHT30_ReadHumidity();

    // 讀取空氣質量數據（CO2 和 TVOC）
    co2_concentration = SGP30_ReadCO2();

    // 讀取加速度傳感器數據（用于檢測車輛姿態）
    ADXL345_ReadAcceleration(&acceleration_x, &acceleration_y, &acceleration_z);

    // 讀取震動傳感器數據
    vibration_status = ReadVibrationSensor();

    // 讀取GPS定位數據
    GPS_ReadLocation(&latitude, &longitude);
}

// 檢查異常并報警
void CheckForWarnings(void) {
    // 判斷是否誤鎖
    if (acceleration_z < VIBRATION_THRESHOLD && temperature > TEMP_THRESHOLD && co2_concentration > CO2_THRESHOLD) {
        is_vehicle_locked = 1;  // 誤鎖報警
        Buzzer_Alarm();
        Air780E_SendSMS("Warning: Child locked inside the vehicle!");
        OLED_DisplayWarning("Child locked in car!");
    }

    // 如果SOS按鈕被按下
    if (sos_button_pressed) {
        Air780E_SendSMS("SOS: Help needed!");
        OLED_DisplayWarning("SOS triggered!");
    }
}

// 數據上傳到云平臺
void UploadDataToCloud(void) {
    // 上傳傳感器數據至華為云物聯網平臺（MQTT）
    char payload[256];
    snprintf(payload, sizeof(payload), "{"temperature": %.2f, "humidity": %.2f, "co2": %.2f, "latitude": %.6f, "longitude": %.6f}",
             temperature, humidity, co2_concentration, latitude, longitude);
    Air780E_MQTTPublish("vehicle_data_topic", payload);
}

// 主循環
int main(void) {
    // 初始化各個模塊
    InitModules();

    while (1) {
        // 定期采集傳感器數據
        CollectSensorData();

        // 檢查是否有報警條件
        CheckForWarnings();

        // 上傳數據到云平臺
        UploadDataToCloud();
    }
}

代碼設計思路：

1. 模塊初始化：在InitModules()函數中對所有傳感器、外設（如GPIO、I2C、UART、OLED等）進行初始化，為后續的傳感器數據采集、通信和報警做好準備。
2. 傳感器數據采集：CollectSensorData()函數定期讀取各個傳感器的數據（如溫濕度、二氧化碳濃度、加速度、震動、GPS定位等），并保存到相應的全局變量中。
3. 報警機制：CheckForWarnings()函數對傳感器采集的數據進行判斷，如果車輛處于靜止?fàn)顟B(tài)且溫濕度、二氧化碳濃度等超標，則觸發誤鎖報警，并通過蜂鳴器、短信和OLED屏幕進行報警；若按下了SOS按鈕，則觸發SOS報警。
4. 數據上傳：UploadDataToCloud()函數將采集到的傳感器數據通過MQTT協議上傳到華為云物聯網平臺，以便遠程監控。
5. 主循環：在main()函數的主循環中，定期調用數據采集、報警檢查、數據上傳等函數，確保系統持續運行并響應異常事件。

五、上位機開發

為了方便查看設備上傳的數據，接下來利用Qt開發一款A(yù)ndroid手機APP 和 Windows上位機。

使用華為云平臺提供的API接口獲取設備上傳的數據，進行可視化顯示，以及遠程控制設備。

5.1 Qt開發環境安裝

Qt的中文官網： https://www.qt.io/zh-cn/

QT5.12.6的下載地址：https://download.qt.io/archive/qt/5.12/5.12.6

打開下載鏈接后選擇下面的版本進行下載：

如果下載不了，可以在網盤里找到安裝包下載： https://ccnr8sukk85n.feishu.cn/wiki/QjY8weDYHibqRYkFP2qcA9aGnvb?from=from_copylink

軟件安裝時斷網安裝，否則會提示輸入賬戶。

安裝的時候，第一個復選框里的編譯器可以全選，直接點擊下一步繼續安裝。

選擇編譯器： （一定要看清楚了）

前面2講解了需要用的API接口，接下來就使用Qt設計上位機，設計界面，完成整體上位機的邏輯設計。

【1】新建工程

【2】設置項目的名稱。

【3】選擇編譯系統

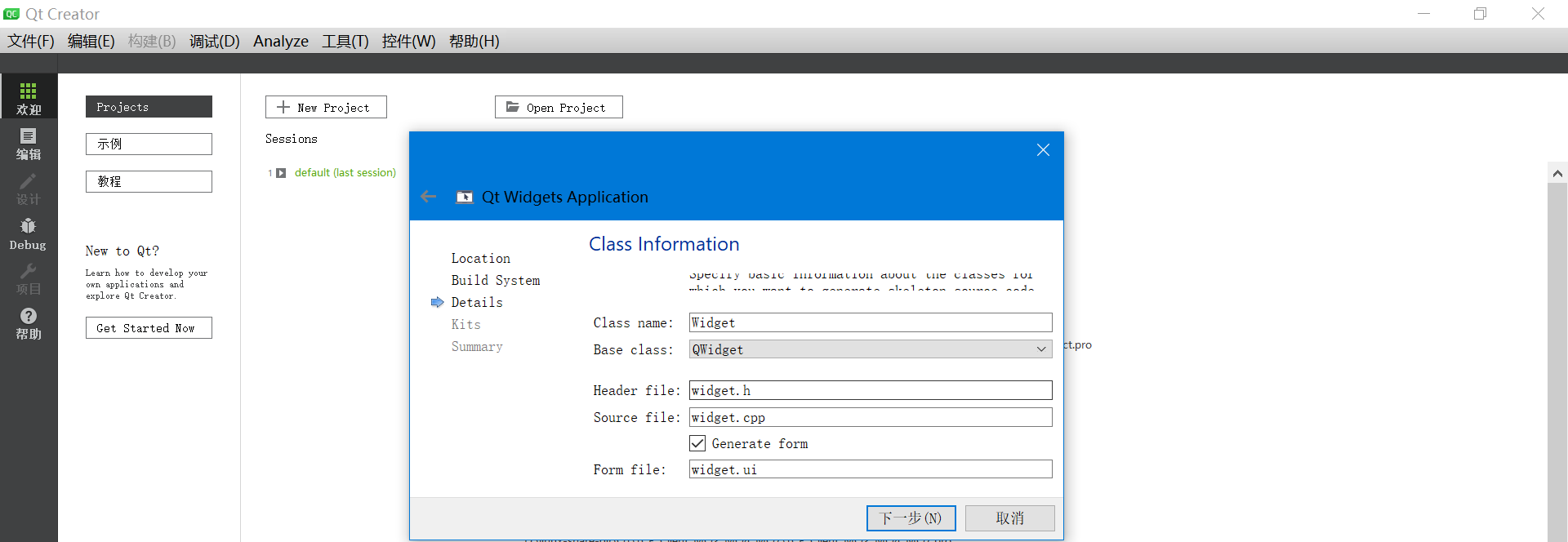

【4】選擇默認繼承的類

【5】選擇編譯器

【6】點擊完成

【7】工程創建完成

5.3 切換編譯器

在左下角是可以切換編譯器的。 可以選擇用什么樣的編譯器編譯程序。

目前新建工程的時候選擇了2種編譯器。 一種是mingw32這個編譯Windows下運行的程序。 一種是Android編譯器，可以生成Android手機APP。

不過要注意：Android的編譯器需要配置一些環境才可以正常使用，這個大家可以看下面的教程配置一下就行了。

Android環境搭建的博客鏈接： https://blog.csdn.net/xiaolong1126626497/article/details/117254453

windows的編譯器就沒有這么麻煩，安裝好Qt就可以編譯使用。

下面我這里就選擇的 mingw32這個編譯器，編譯Windows下運行的程序。

5.4 編譯測試功能

創建完畢之后，編譯測試一下功能是否OK。

點擊左下角的綠色三角形按鈕。

正常運行就可以看到彈出一個白色的框框。這就表示工程環境沒有問題了。 接下來就可以放心的設計界面了。

5.5 設計UI界面與工程配置

【1】打開UI文件

打開默認的界面如下：

【2】開始設計界面

根據自己需求設計界面。

5.5 編譯Windows上位機

點擊軟件左下角的綠色三角形按鈕進行編譯運行。

5.6 配置Android環境

如果想編譯Android手機APP，必須要先自己配置好自己的Android環境。（搭建環境的過程可以自行百度搜索學習）

然后才可以進行下面的步驟。

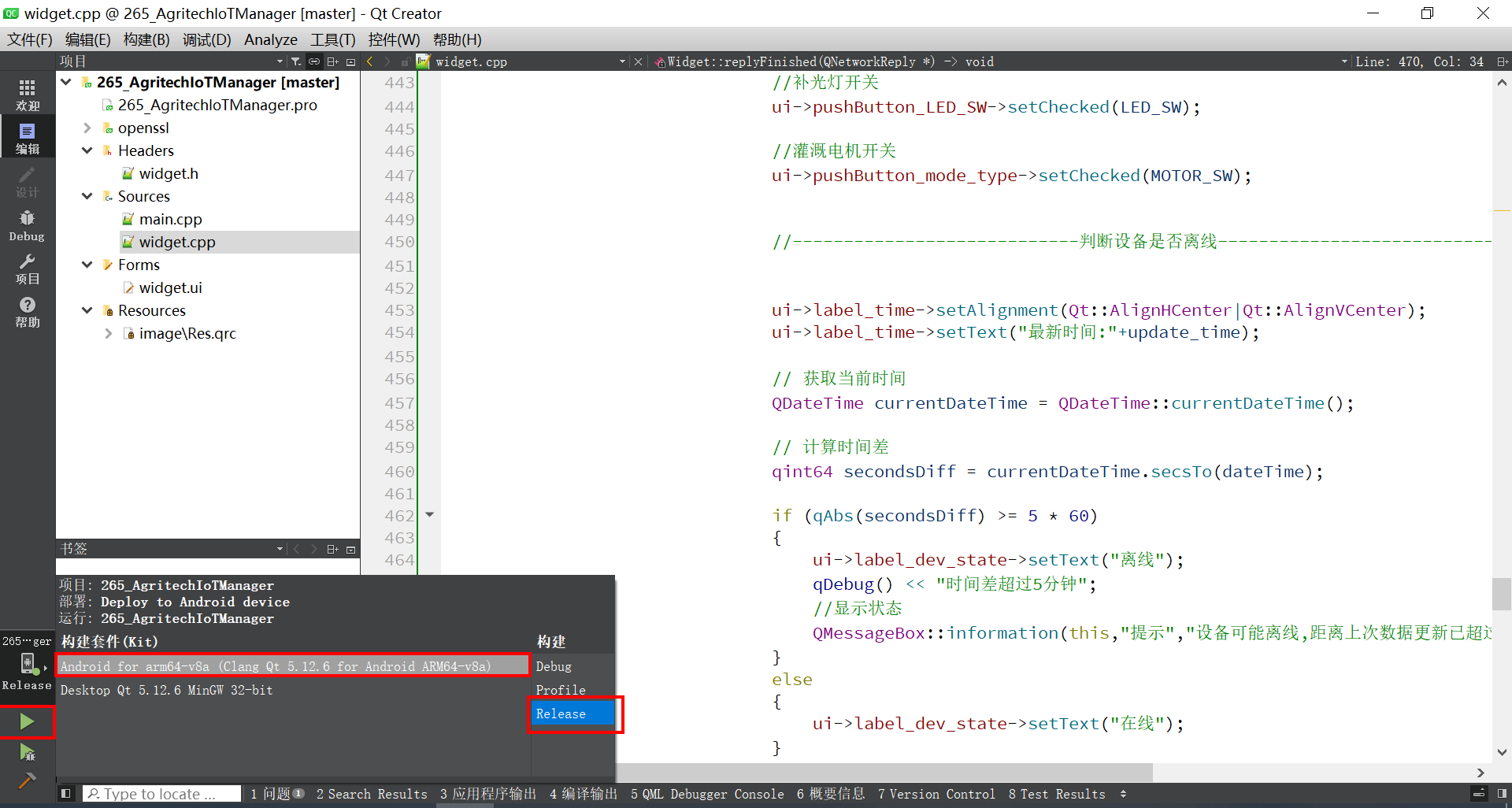

【1】選擇Android編譯器

選擇編譯器。

切換編譯器。

【2】創建Android配置文件

創建完成。

【3】配置Android圖標與名稱

【3】編譯Android上位機

Qt本身是跨平臺的，直接選擇Android的編譯器，就可以將程序編譯到Android平臺。

然后點擊構建。

成功之后，在目錄下可以看到生成的apk文件，也就是Android手機的安裝包，電腦端使用QQ發送給手機QQ,手機登錄QQ接收，就能直接安裝。

生成的apk的目錄在哪里呢？ 編譯完成之后，在控制臺會輸出APK文件的路徑。

知道目錄在哪里之后，在Windows的文件資源管理器里，找到路徑，具體看下圖，找到生成的apk文件。

  -- File: D:/QtProject/build-265_AgritechIoTManager-Android_for_arm64_v8a_Clang_Qt_5_12_6_for_Android_ARM64_v8a-Release/android-build//build/outputs/apk/debug/android-build-debug.apk

六、總結

本項目圍繞當前頻發的兒童被誤鎖車內事件，結合嵌入式系統技術、物聯網通信技術與多種傳感器融合應用，設計并實現了一套具備檢測、報警、通風、定位與遠程通信等功能的綜合性車載安全系統。系統以STM32F103C8T6作為主控芯片，結合SGP30空氣質量傳感器、SHT30溫濕度傳感器、紅外人體檢測模塊、震動檢測模塊、GPS定位模塊等，全面實時地監控車輛內部的環境狀況與乘員狀態。

系統通過合宙Air780E 4G模塊接入華為云物聯網平臺，采用MQTT協議實現了穩定高效的數據上傳與遠程監控。Android端APP與Windows上位機通過Qt平臺開發，不僅可實時顯示車輛內傳感器數據，還具備定位導航、報警彈窗與短信通知等功能，為使用者提供多終端、高可靠性的操作體驗。此外，系統還支持本地OLED顯示與蜂鳴器報警，并預設SOS求助按鍵，為緊急情況下爭取了寶貴的響應時間。

整體設計充分考慮了低功耗、穩定性、實時性與安全性，具有良好的擴展性和實用性，既能滿足實際使用場景的需求，也為后續的產品化提供了堅實的技術基礎。通過本項目的設計與實現，體現了嵌入式系統在智慧車載安全防護中的巨大潛力，也為緩解兒童誤鎖車內帶來的社會問題貢獻了一份可行的技術方案。
