一、前言
1.1 項目介紹
【1】項目開發背景
隨著現代農業的快速發展，傳統依賴經驗的耕作方式已逐漸無法滿足精細化、智能化種植的需求。農業生產中土壤作為植物生長的基礎，其質量直接關系到作物的產量與品質。因此，對土壤質量的實時監測和分析成為農業現代化管理中的關鍵環節。尤其是在溫室種植、精準農業以及設施農業等場景中，對土壤濕度、溫度、PH值以及氮磷鉀等化學元素的含量進行有效監測，有助于科學施肥與灌溉，從而實現水肥資源的優化配置，提高農業產出效率，降低環境污染。
近年來，隨著物聯網、傳感器技術、嵌入式系統以及無線通信的不斷發展，將這些先進技術與農業環境監測相結合，為農業信息化建設提供了新的手段。尤其是STM32單片機以其高性能、低功耗、豐富的外設接口等特點，成為農業智能設備開發的理想平臺。通過集成多種傳感器模塊，實現對土壤溫濕度、PH值、氮磷鉀等關鍵參數的綜合采集，為農業決策提供科學依據。
在本項目中，系統基于STM32F103C8T6單片機設計，配備多功能土壤質量傳感器、環境溫濕度傳感器、光照強度檢測模塊、自動灌溉控制模塊等關鍵硬件，實現對農業環境中土壤與氣候條件的實時監測與管理。系統采用OLED顯示屏進行本地信息展示，同時配置蜂鳴器對異常情況進行實時報警，便于現場運維人員及時干預。
此外，為實現遠程數據查看與分析，系統集成了Air780e 4G通信模塊，通過MQTT協議與華為云IoT物聯網平臺進行數據通信。平臺可對來自多個終端的監測數據進行集中管理，實現不同種植區域設備的分布式部署與統一云端接入。用戶可通過Android手機APP或Windows上位機軟件遠程查看實時參數和歷史折線圖，全面掌握各類環境變化趨勢，提升管理的科學性與前瞻性。
為增強系統的實用性與可持續運行能力，設備采用太陽能供電方案，實現全天候不間斷監測，適用于缺乏常規電力供應的田間地頭或偏遠農場。整體系統設計注重低功耗、高集成、易部署的原則，可廣泛應用于農業科研試驗、設施農業監控、精準農業種植等多個領域，為推動農業智能化轉型提供堅實的技術支撐。
【2】設計實現的功能
（1）土壤PH檢測功能：通過485接口的多合一土壤質量傳感器，實時檢測當前土壤的PH值，評估土壤酸堿度，輔助判斷土壤是否適合當前作物生長。
（2）土壤溫度、濕度檢測功能：傳感器可同步檢測土壤的溫度和含水量，結合灌溉邏輯，實現精準水分管理，防止干旱或過濕。
（3）土壤氮磷鉀含量檢測功能：檢測土壤中氮、磷、鉀三種關鍵營養元素的含量，為科學施肥提供數據支持，避免營養過?；虿蛔?。
（4）環境溫度、濕度檢測功能：采用DHT11傳感器監測環境空氣的溫度和濕度，輔助綜合分析種植環境對土壤和作物的影響。
（5）自動灌溉控制功能：系統根據土壤濕度值的實時變化自動判斷是否啟動灌溉，通過繼電器控制5V抽水電機精準補水。
（6）環境光照強度檢測功能：通過BH1750光照傳感器采集當前環境光強數據，為作物生長光照管理和農業作業時間安排提供參考。
（7）數據上云功能：利用Air780e 4G模塊，通過MQTT協議將土壤與環境數據上傳至華為云IOT物聯網服務器，實現遠程數據集中管理。
（8）本地OLED顯示功能：使用0.96寸IIC接口OLED顯示屏，實時顯示采集的土壤和環境參數，便于現場查看。
（9）異常報警功能：系統對PH值、濕度、氮磷鉀等參數設定閾值，當監測數據異常時自動觸發蜂鳴器報警，提醒用戶注意環境變化。
（10）太陽能供電功能：通過太陽能充電板、鋰電池及充電管理電路，實現全天候獨立供電，適用于無市電或野外種植環境。
（11）多設備部署與獨立運行功能：支持多個設備同時部署在不同區域，每個設備作為獨立節點采集數據并上傳至云端，互不干擾，隨插隨用。
（12）遠程查看與趨勢分析功能：通過Android手機APP和Windows上位機軟件，用戶可遠程查看各項實時數據，并可查看溫濕度、PH值、氮磷鉀含量等參數的歷史折線圖，輔助分析種植環境變化趨勢。
【3】項目硬件模塊組成
（1）主控模塊（STM32F103C8T6）：負責系統各傳感器數據的采集、邏輯控制、顯示驅動、通信管理等核心處理功能。
（2）土壤質量檢測模塊（485接口傳感器）：用于檢測土壤的PH值、溫度、濕度以及氮、磷、鉀三種化學元素的含量，通過RS-485接口與主控進行數據通信。
（3）環境溫濕度檢測模塊（DHT11）：用于實時監測空氣中的溫度和濕度，數據通過單總線接口輸入主控芯片。
（4）環境光照檢測模塊（BH1750）：采用IIC接口光照強度傳感器，檢測當前環境的光照強度，為環境分析提供數據支持。
（5）自動灌溉控制模塊（繼電器+抽水電機）：根據土壤濕度自動控制繼電器通斷，驅動5V抽水電機進行灌溉。
（6）OLED顯示模塊（0.96寸 IIC OLED）：用于顯示土壤溫濕度、PH值、氮磷鉀含量、環境溫濕度、光照強度等各項數據。
（7）報警模塊（有源蜂鳴器）：當檢測到環境參數異常（如PH值、濕度等超出設定閾值）時，蜂鳴器自動響起進行本地報警提示。
（8）通信模塊（Air780e 4G模塊）：通過串口與主控連接，使用MQTT協議將采集數據上傳至華為云IOT物聯網平臺，同時支持遠程控制指令下發。
（9）電源管理與供電模塊（太陽能板+鋰電池+充電管理板）：太陽能板為鋰電池充電，鋰電池為系統供電，實現野外無市電情況下的獨立供電。
（10）RS-485通信轉換模塊（TTL轉485模塊）：用于主控STM32與土壤傳感器之間的RS-485信號通信轉換，確保穩定可靠的數據傳輸。
1.2 設計思路
本系統以STM32F103C8T6單片機作為核心控制器，圍繞土壤質量監測與智能管理展開，結合多種傳感器模塊和通信技術，實現對農業種植環境的全面感知與遠程管理。系統設計注重功能的集成性、數據的實用性和部署的靈活性，適用于農業種植中的精準監測需求。
系統采用集成式土壤質量傳感器，通過RS-485接口實時采集土壤的PH值、溫度、濕度以及氮、磷、鉀三種主要養分的含量。這些關鍵參數為農作物的種植提供科學依據，幫助農戶及時掌握土壤肥力和酸堿度等信息，優化施肥和耕種策略。
為了獲取更全面的環境信息，系統還集成了DHT11環境溫濕度傳感器和BH1750光照傳感器，分別用于監測空氣溫濕度和光照強度，進一步輔助分析種植區域的氣候條件。這些數據與土壤信息共同構成了完整的環境監測體系。
在執行控制方面，系統依據采集到的土壤濕度值，通過繼電器控制抽水電機自動進行灌溉，實現智能補水功能。這一設計不僅提升了灌溉的效率與精準性，也避免了人為誤操作和資源浪費。
系統通信模塊采用Air780e 4G模塊作為數據傳輸媒介，利用MQTT協議將采集到的各項數據實時上傳至華為云IOT物聯網服務器，保障數據傳輸?shù)膶?shí)時性與可靠性。云平臺作為數據中心，支持歷史數據存儲、趨勢分析和遠程指令下發。
用戶可通過Android手機APP或Windows上位機軟件，實時查看土壤和環境的當前數據及歷史變化曲線，全面掌握種植區域的情況，實現遠程可視化管理。同時，每個設備為獨立節點，可部署于不同區域，隨插隨用，方便擴展。
系統還配備OLED本地顯示模塊和蜂鳴器報警模塊，實現數據的現場可視和異常告警，增強現場運維的直觀性和安全性。此外，系統采用太陽能供電，結合鋰電池與充電管理電路，確保設備在野外環境下長時間穩定運行。整體設計充分考慮了農業現場的實用性、穩定性與可擴展性。
1.3 系統功能總結
| 序號 | 功能名稱 | 功能描述 |
|---|---|---|
| 1 | 土壤PH值檢測 | 實時監測土壤的酸堿度，通過RS-485接口采集PH值數據。 |
| 2 | 土壤溫濕度檢測 | 監測土壤的溫度和濕度，反映土壤環境條件，指導灌溉與管理。 |
| 3 | 土壤氮磷鉀檢測 | 檢測土壤中氮、磷、鉀三種營養元素的含量，輔助判斷土壤肥力。 |
| 4 | 環境溫濕度檢測 | 通過DHT11傳感器采集空氣中的溫度與濕度，了解外部環境變化。 |
| 5 | 自動灌溉控制 | 根據土壤濕度自動控制繼電器開關，啟動/關閉抽水電機進行灌溉。 |
| 6 | 環境光照檢測 | 通過BH1750光敏傳感器檢測環境光照強度，為植物生長和數據分析提供依據。 |
| 7 | 數據本地顯示 | 采用0.96寸OLED顯示屏實時顯示當前各項土壤和環境數據。 |
| 8 | 異常蜂鳴器報警 | 當某些檢測參數異常（如濕度過低、PH異常）時觸發蜂鳴器發出警報提示。 |
| 9 | 數據上傳至云平臺 | 利用Air780e模塊通過MQTT協議上傳數據至華為云IOT物聯網平臺。 |
| 10 | 手機APP遠程查看 | 用戶可通過Android APP實時查看當前數據與歷史變化趨勢。 |
| 11 | 電腦上位機查看 | 支持Windows平臺Qt上位機軟件，查看實時數據與歷史曲線，遠程控制設備。 |
| 12 | 獨立設備部署支持 | 每個設備獨立運行，支持多區域部署，隨插隨用，靈活采集不同區域數據。 |
| 13 | 太陽能供電 | 使用太陽能板為鋰電池充電，實現系統離網獨立供電，適用于野外場景。 |
1.4 開發工具的選擇
【1】設備端開發
硬件設備端的開發主要依賴于C語言，利用該語言直接操作硬件寄存器，確保系統運行的高效性和低延遲。C語言在嵌入式開發中具有廣泛的應用，它能夠直接訪問硬件，滿足對資源消耗和響應速度的嚴格要求。為了編寫高效、穩定的代碼，開發工具選擇了Keil uVision 5作為主要的開發環境。Keil是一個專業的嵌入式開發工具，廣泛應用于基于ARM架構的微控制器（如STM32）開發。Keil提供了完善的調試、編譯和仿真支持，能夠幫助在軟件開發過程中高效地進行調試、單步執行以及斷點設置，確保開發的穩定性和高效性。
STM32F103RCT6是項目中使用的主控芯片，它基于ARM Cortex-M3架構，擁有強大的計算能力和豐富的外設接口。在硬件編程中，寄存器級編程是常用的方式，這要求開發者對芯片的硬件寄存器有深入的理解。在Keil環境中，通過STM32的寄存器直接控制GPIO、ADC、I2C、SPI等硬件接口，以滿足各個硬件模塊（如傳感器、執行器、顯示屏等）與主控芯片的交互。使用寄存器編程能夠提供更高效、精確的控制，避免了外部庫的開銷，同時也能深入調控硬件特性，提升系統性能。
【2】上位機開發
本項目的上位機開發基于Qt 5框架，使用**C++**作為主要編程語言。Qt是一個跨平臺的應用開發框架，廣泛用于開發GUI應用程序。Qt提供了豐富的GUI組件和工具，能夠高效地實現圖形界面的設計與開發。C++則作為Qt的底層語言，具有高效的性能和良好的控制力，非常適合用于處理設備與系統之間的數據交互、通信協議的實現和復雜的計算任務。在項目中，Qt被用于開發Windows平臺的桌面應用程序以及Android平臺的手機APP。Qt框架的跨平臺特性使得開發者能夠使用同一套代碼在不同操作系統上進行構建和部署，大大提高了開發效率。

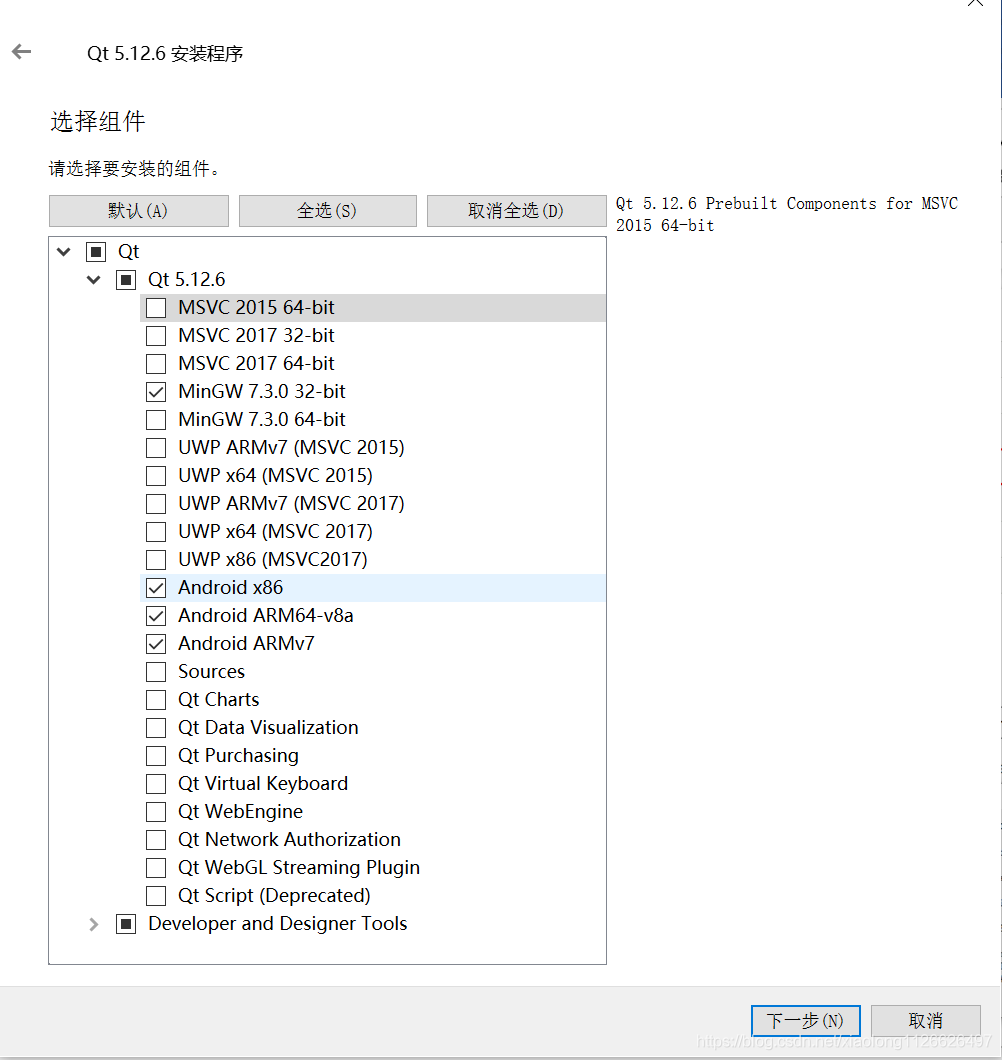

為了方便開發和調試，上位機的開發采用了Qt Creator作為主要的集成開發環境（IDE）。Qt Creator是一款由Qt官方提供的開發工具，專為Qt應用程序開發設計，支持C++、QML和JavaScript等語言。Qt Creator提供了豐富的功能，如代碼編輯、調試、構建、版本控制集成等，能夠顯著提升開發者的生產力。在本項目中，Qt Creator為開發者提供了自動化構建、界面設計工具（如Qt Designer）和調試工具（如QDebug和QML調試工具），使得開發過程更加高效和流暢。
上位機與硬件設備端的通信采用了基于TCP/IP協議的數據傳輸方式。為了實現這一功能，Qt提供了豐富的網絡編程支持，尤其是QTcpSocket和QTcpServer類，使得上位機能夠輕松地與硬件設備建立TCP連接，進行數據收發。上位機通過WIFI連接ESP8266-WIFI模塊，ESP8266模塊創建TCP服務器，上位機應用則作為客戶端連接到服務器，進行實時的數據傳輸與控制命令的下發。
為了滿足不同用戶的需求，本項目需要支持Windows平臺的桌面應用和Android平臺的移動APP。Qt的跨平臺特性使得開發人員能夠在一個代碼庫下完成多平臺應用的開發和移植。開發者僅需要編寫一次應用邏輯和用戶界面，就可以通過Qt的跨平臺構建工具生成Windows和Android兩個平臺的可執行文件。此外，Qt提供了豐富的文檔和社區支持，幫助開發者解決平臺差異和兼容性問題，確保應用在不同平臺上都能穩定運行。
總體而言，上位機開發環境采用了Qt 5框架和C++語言，結合Qt Creator集成開發環境，提供了一個高效、穩定、跨平臺的開發工具鏈。通過Qt強大的GUI設計、網絡通信、多線程支持以及數據庫管理功能，開發者能夠輕松實現與硬件設備的交互、控制設備、處理傳感器數據，并為用戶提供直觀、流暢的操作體驗。
1.9 模塊的技術詳情介紹
【1】Aair780模塊
Air780E是合宙科技（Luat合宙）推出的一款低功耗、高性能的4G全網通通信模塊，廣泛應用于物聯網設備的數據傳輸場景中。該模塊基于紫光展銳芯片平臺，具備優異的通信性能、豐富的外圍接口和可靠的運行環境，適用于智慧農業、環境監測、車載設備、工業控制等多種應用領域。
Air780E支持4G LTE Cat.1網絡制式，兼容移動、聯通、電信三大運營商的網絡，具備全國廣覆蓋、低延遲、高速率的特點，能夠滿足物聯網設備在各種環境下的數據上傳與下發需求。對于物聯網中的遠程控制、云平臺數據交互等需求，該模塊提供了穩定的蜂窩網絡通信保障。
該模塊內置Luat OS系統，支持Lua腳本開發，也可以通過AT指令控制，開發靈活便捷，開發者可以快速構建通信邏輯、MQTT協議棧、HTTP請求、TCP/UDP通信等功能。Air780E天然支持MQTT協議，可輕松對接華為云、阿里云、騰訊云等主流物聯網平臺。
在接口方面，Air780E提供了UART串口通信接口，方便與STM32等主控芯片通信連接。同時模塊還支持GPIO、ADC、PWM等常用接口資源，拓展能力強。它的工作電壓范圍通常為3.4V~4.2V，待機功耗極低，適合太陽能、鋰電池等低功耗供電場景。
Air780E是一個功能全面、開發簡單、適配性強的4G模塊，非常適合用于STM32等嵌入式系統中，用作數據上傳、遠程通信的核心通信模塊。它在土壤質量監測系統中的應用，可以有效實現數據的實時遠程上傳，提升系統的智能化水平和管理效率。
【2】BH1750模塊
BH1750是一款廣泛應用于環境光照強度檢測的數字光照傳感器模塊。它采用I2C通信協議，能夠方便地與各種微控制器（如STM32）進行數據交換，適合用于智能家居、農業監測、手機屏幕亮度調節等多種應用場景。
該模塊內部集成了高靈敏度的光敏傳感器和模數轉換器，可以直接輸出光照強度的數字值，單位為勒克斯（Lux），測量范圍通常在1到65535 Lux之間，覆蓋從微弱環境光到強烈陽光的廣泛光照條件。BH1750的高精度和高分辨率使其能夠準確反映環境的光照變化。
BH1750模塊的I2C接口簡化了硬件連接，僅需兩根線（SCL和SDA）即可實現數據通信，支持多主多從通信模式，且通訊速度最高可達400kHz（快速模式），這為系統設計提供了很大便利。模塊的工作電壓一般為3.3V或5V，功耗較低，適合電池供電的便攜設備。
在實際使用中，BH1750能夠快速響應環境光線的變化，且具有良好的線性輸出特性，使得它能夠?yàn)楣庹?a class="article-link" target="_blank" href="/tag/%E6%8E%A7%E5%88%B6%E7%B3%BB%E7%BB%9F/">控制系統、自動調光系統等提供可靠的數據支持。在農業領域，BH1750可以幫助監測光照強度，輔助判斷作物的生長環境，從而指導補光設備的啟停和調節。
BH1750模塊結構簡單、精度高、易于集成，是實現環境光照檢測的理想選擇，能夠?yàn)橥寥蕾|(zhì)量監測系統提供重要的光照數據支持，幫助系統更全面地感知種植環境。
【3】DHT11模塊
DHT11是一款常用的數字溫濕度傳感器模塊，廣泛應用于環境監測、智能家居、農業種植等領域。它集成了溫度和濕度傳感器芯片，并內置了專用的數字信號處理器，能夠直接輸出經過校準的數字信號，方便微控制器進行讀取和處理。
該模塊采用單總線數字通信接口，通過一個數據線即可實現與STM32等主控芯片的數據交換，硬件連接簡單，軟件驅動也較為容易實現。DHT11測量范圍適合一般環境需求，溫度測量范圍為050℃，濕度測量范圍為20%90%相對濕度，精度分別為±2℃和±5%RH，滿足一般農業環境監測的基本需求。
DHT11響應速度較快，能夠?qū)崟r(shí)反映環境溫濕度的變化。其內部帶有防干擾設計，使得數據傳輸較為穩定。模塊工作電壓為3.3V到5V，功耗較低，適合電池供電的嵌入式系統。
雖然DHT11的測量精度和范圍相較于高端傳感器略有不足，但其成本低廉、體積小巧、使用方便，使其成為許多中低端環境監測項目的首選傳感器。在土壤質量監測系統中，DHT11用于檢測環境空氣的溫度和濕度，為系統提供輔助環境數據，幫助實現更全面的環境感知與智能控制。
DHT11模塊是一款性價比高、易于集成的溫濕度傳感器，非常適合用于需要基礎環境監測的嵌入式系統。
二、硬件選型(搭建模型參考)
如果大家想自己搭建模型，完成這個項目的功能測試。
那么可以看參考下面的部分硬件模塊選型。
- STM32F103C8T6單片機開發板 —— 作為主控芯片，負責整個系統的控制與數據處理。
- 0.96寸IIC接口OLED顯示屏 —— 實時顯示土壤及環境參數。
- Air780E 4G通信模塊 —— 用于通過MQTT協議連接華為云IOT服務器，實現遠程數據上傳和控制。
- 土壤質量檢測傳感器（支持RS485接口） —— 用于檢測土壤的溫度、濕度、氮磷鉀含量和PH值。
- DHT11溫濕度傳感器 —— 用于監測環境空氣的溫度和濕度。
- 繼電器模塊 —— 用于控制5V抽水電機，實現自動灌溉。
- 抽水電機 —— 用于土壤的自動灌溉。
- BH1750光照強度傳感器模塊 —— 用于環境光照強度檢測。
- 太陽能充電板 —— 太陽能供電系統中的光伏板，為鋰電池充電。
- 充電管理板（充電控制器） —— 負責太陽能電池板給鋰電池充電的管理與保護。
- 鋰電池組 —— 儲存太陽能電能，為系統供電。
- 電源管理電路 —— 穩壓與保護電路，確保系統穩定運行。
- 電源連接線和接口 —— 連接太陽能板、鋰電池和系統主板的導線和接口。
- RS485通信接口轉換模塊 —— 用于土壤傳感器與STM32單片機之間的通信。
- PCB板或?qū)嶒?yàn)板 —— 用于硬件電路的焊接和組裝。
- 蜂鳴器模塊 —— 用于異常報警提示。
基于STM32的土壤質量監測系統，上傳到華為云IoT平臺的數據字段包括以下內容，覆蓋系統監測的全部核心參數和狀態信息：
- soil_pH —— 土壤的pH值
- soil_temperature —— 土壤溫度（單位：℃）
- soil_humidity —— 土壤濕度（單位：%）
- soil_nitrogen —— 土壤中氮元素含量（單位：ppm或mg/kg，根據傳感器規格）
- soil_phosphorus —— 土壤中磷元素含量（單位：ppm或mg/kg）
- soil_potassium —— 土壤中鉀元素含量（單位：ppm或mg/kg）
- environment_temperature —— 環境空氣溫度（單位：℃）
- environment_humidity —— 環境空氣濕度（單位：%）
- light_intensity —— 環境光照強度（單位：Lux）
- water_pump_status —— 自動灌溉狀態（如0表示關閉，1表示開啟）
- device_id —— 設備唯一標識，用于區分多個設備上傳的數據
這些字段基本涵蓋了系統所有關鍵監測點和控制狀態，上傳后可以通過云平臺實現遠程監控、歷史數據分析及設備管理。
三、部署華為云物聯網平臺
華為云官網: https://www.huaweicloud.com/
打開官網，搜索物聯網，就能快速找到 設備接入IoTDA。
3.1 物聯網平臺介紹
華為云物聯網平臺（IoT 設備接入云服務）提供海量設備的接入和管理能力，將物理設備聯接到云，支撐設備數據采集上云和云端下發命令給設備進行遠程控制，配合華為云其他產品，幫助我們快速構筑物聯網解決方案。
使用物聯網平臺構建一個完整的物聯網解決方案主要包括3部分：物聯網平臺、業務應用和設備。
物聯網平臺作為連接業務應用和設備的中間層，屏蔽了各種復雜的設備接口，實現設備的快速接入；同時提供強大的開放能力，支撐行業用戶構建各種物聯網解決方案。
設備可以通過固網、2G/3G/4G/5G、NB-IoT、Wifi等多種網絡接入物聯網平臺，并使用LWM2M/CoAP、MQTT、HTTPS協議將業務數據上報到平臺，平臺也可以將控制命令下發給設備。
業務應用通過調用物聯網平臺提供的API，實現設備數據采集、命令下發、設備管理等業務場景。
3.2 開通物聯網服務
地址： https://www.huaweicloud.com/product/iothub.html
開通免費單元。
點擊立即創建。
正在創建標準版實例，需要等待片刻。
創建完成之后，點擊詳情。 可以看到標準版實例的設備接入端口和地址。
下面框起來的就是端口號和域名
點擊實例名稱，可以查看當前免費單元的配置情況。
開通之后，點擊接入信息，也能查看接入信息。 我們當前設備準備采用MQTT協議接入華為云平臺，這里可以看到MQTT協議的地址和端口號等信息。
總結:
端口號： MQTT (1883)| MQTTS (8883)
接入地址： dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com
根據域名地址得到IP地址信息:
打開Windows電腦的命令行控制臺終端，使用ping 命令。ping一下即可。
Microsoft Windows [版本 10.0.19045.5011]
(c) Microsoft Corporation。保留所有權利。
C:UsersLenovo>ping dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com
正在 Ping dab1a1f2c6.st1.iotda-device.cn-north-4.myhuaweicloud.com [117.78.5.125] 具有 32 字節的數據:
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
來自 117.78.5.125 的回復: 字節=32 時間=37ms TTL=44
117.78.5.125 的 Ping 統計信息:
數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
最短 = 37ms，最長 = 37ms，平均 = 37ms
C:UsersLenovo>
MQTT協議接入端口號有兩個，1883是非加密端口，8883是證書加密端口，單片機無法加載證書，所以使用1883端口合適。
3.3 創建產品
鏈接：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-dev/all-product?instanceId=03c5c68c-e588-458c-90c3-9e4c640be7af
（1）創建產品
（2）填寫產品信息
根據自己產品名字填寫，下面的設備類型選擇自定義類型。
（3）產品創建成功
創建完成之后點擊查看詳情。
（4）添加自定義模型
產品創建完成之后，點擊進入產品詳情頁面，翻到最下面可以看到模型定義。
模型簡單來說： 就是存放設備上傳到云平臺的數據。
你可以根據自己的產品進行創建。
比如：
soil_pH —— 土壤的pH值
soil_temperature —— 土壤溫度（單位：℃）
soil_humidity —— 土壤濕度（單位：%）
soil_nitrogen —— 土壤中氮元素含量（單位：ppm或mg/kg，根據傳感器規格）
soil_phosphorus —— 土壤中磷元素含量（單位：ppm或mg/kg）
soil_potassium —— 土壤中鉀元素含量（單位：ppm或mg/kg）
environment_temperature —— 環境空氣溫度（單位：℃）
environment_humidity —— 環境空氣濕度（單位：%）
light_intensity —— 環境光照強度（單位：Lux）
water_pump_status —— 自動灌溉狀態（如0表示關閉，1表示開啟）
device_id —— 設備唯一標識，用于區分多個設備上傳的數據
先點擊自定義模型。

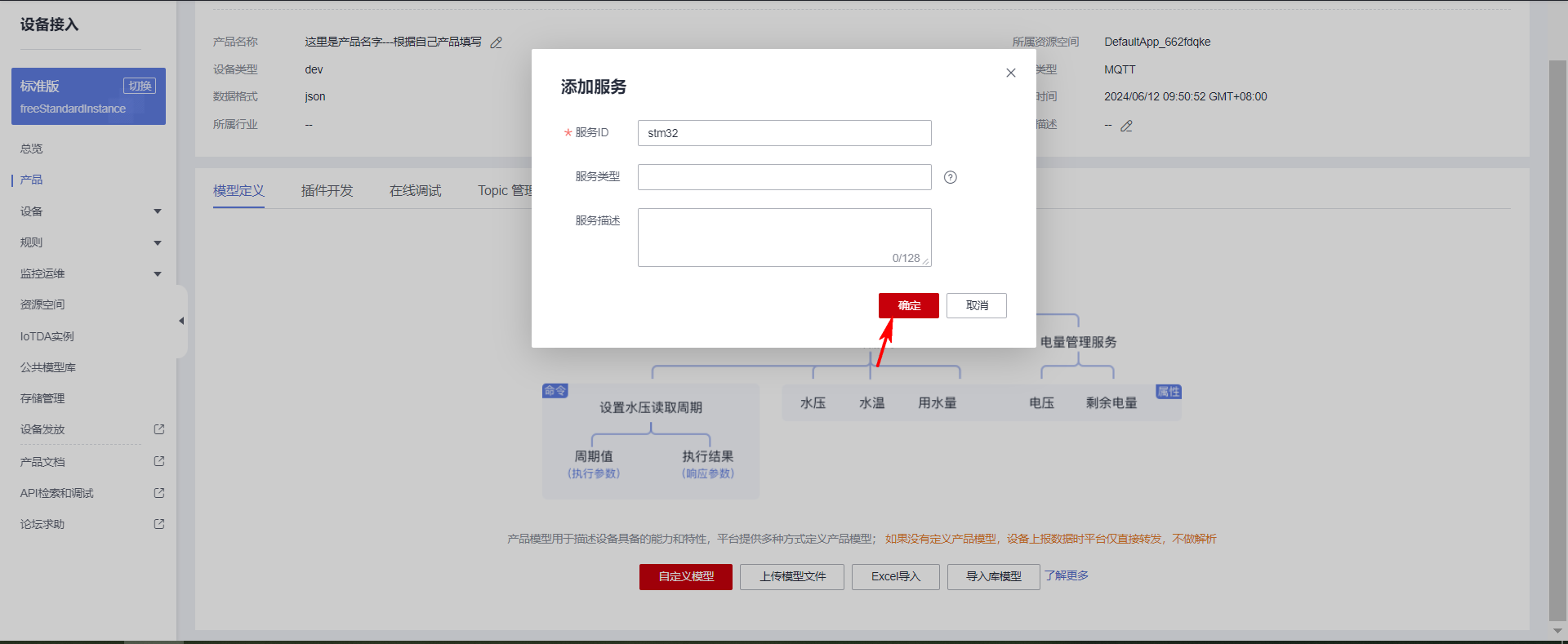

再創建一個服務ID。
接著點擊新增屬性。
3.4 添加設備
產品是屬于上層的抽象模型，接下來在產品模型下添加實際的設備。添加的設備最終需要與真實的設備關聯在一起，完成數據交互。
（1）注冊設備
（2）根據自己的設備填寫
（3）保存設備信息
創建完畢之后，點擊保存并關閉，得到創建的設備密匙信息。該信息在后續生成MQTT三元組的時候需要使用。
（4）設備創建完成
（5）設備詳情
3.5 MQTT協議主題訂閱與發布
（1）MQTT協議介紹
當前的設備是采用MQTT協議與華為云平臺進行通信。
MQTT是一個物聯網傳輸協議，它被設計用于輕量級的發布/訂閱式消息傳輸，旨在為低帶寬和不穩定的網絡環境中的物聯網設備提供可靠的網絡服務。MQTT是專門針對物聯網開發的輕量級傳輸協議。MQTT協議針對低帶寬網絡，低計算能力的設備，做了特殊的優化，使得其能適應各種物聯網應用場景。目前MQTT擁有各種平臺和設備上的客戶端，已經形成了初步的生態系統。
MQTT是一種消息隊列協議，使用發布/訂閱消息模式，提供一對多的消息發布，解除應用程序耦合，相對于其他協議，開發更簡單；MQTT協議是工作在TCP/IP協議上；由TCP/IP協議提供穩定的網絡連接；所以，只要具備TCP協議棧的網絡設備都可以使用MQTT協議。 本次設備采用的ESP8266就具備TCP協議棧，能夠建立TCP連接，所以，配合STM32代碼里封裝的MQTT協議，就可以與華為云平臺完成通信。
華為云的MQTT協議接入幫助文檔在這里: https://support.huaweicloud.com/devg-iothub/iot_02_2200.html
業務流程：
（2）華為云平臺MQTT協議使用限制
| 描述 | 限制 |
|---|---|
| 支持的MQTT協議版本 | 3.1.1 |
| 與標準MQTT協議的區別 | 支持Qos 0和Qos 1支持Topic自定義不支持QoS2不支持will、retain msg |
| MQTTS支持的安全等級 | 采用TCP通道基礎 + TLS協議（最高TLSv1.3版本） |
| 單帳號每秒最大MQTT連接請求數 | 無限制 |
| 單個設備每分鐘支持的最大MQTT連接數 | 1 |
| 單個MQTT連接每秒的吞吐量，即帶寬，包含直連設備和網關 | 3KB/s |
| MQTT單個發布消息最大長度，超過此大小的發布請求將被直接拒絕 | 1MB |
| MQTT連接心跳時間建議值 | 心跳時間限定為30至1200秒，推薦設置為120秒 |
| 產品是否支持自定義Topic | 支持 |
| 消息發布與訂閱 | 設備只能對自己的Topic進行消息發布與訂閱 |
| 每個訂閱請求的最大訂閱數 | 無限制 |
（3）主題訂閱格式
幫助文檔地址：https://support.huaweicloud.com/devg-iothub/iot_02_2200.html
對于設備而言，一般會訂閱平臺下發消息給設備 這個主題。
設備想接收平臺下發的消息，就需要訂閱平臺下發消息給設備 的主題，訂閱后，平臺下發消息給設備，設備就會收到消息。
如果設備想要知道平臺下發的消息，需要訂閱上面圖片里標注的主題。
以當前設備為例，最終訂閱主題的格式如下:
$oc/devices/{device_id}/sys/messages/down
最終的格式:
$oc/devices/663cb18871d845632a0912e7_dev1/sys/messages/down
（4）主題發布格式
對于設備來說，主題發布表示向云平臺上傳數據，將最新的傳感器數據，設備狀態上傳到云平臺。
這個操作稱為：屬性上報。
幫助文檔地址：https://support.huaweicloud.com/usermanual-iothub/iot_06_v5_3010.html
根據幫助文檔的介紹， 當前設備發布主題，上報屬性的格式總結如下：
發布的主題格式:
$oc/devices/{device_id}/sys/properties/report
最終的格式:
$oc/devices/663cb18871d845632a0912e7_dev1/sys/properties/report
發布主題時，需要上傳數據，這個數據格式是JSON格式。
上傳的JSON數據格式如下:
{
"services": [
{
"service_id": <填服務ID>,
"properties": {
"<填屬性名稱1>": <填屬性值>,
"<填屬性名稱2>": <填屬性值>,
..........
}
}
]
}
根據JSON格式，一次可以上傳多個屬性字段。 這個JSON格式里的，服務ID，屬性字段名稱，屬性值類型，在前面創建產品的時候就已經介紹了，不記得可以翻到前面去查看。
根據這個格式，組合一次上傳的屬性數據:
{"services": [{"service_id": "stm32","properties":{"你的字段名字1":30,"你的字段名字2":10,"你的字段名字3":1,"你的字段名字4":0}}]}
3.6 MQTT三元組
MQTT協議登錄需要填用戶ID，設備ID，設備密碼等信息，就像我們平時登錄QQ，微信一樣要輸入賬號密碼才能登錄。MQTT協議登錄的這3個參數，一般稱為MQTT三元組。
接下來介紹，華為云平臺的MQTT三元組參數如何得到。
（1）MQTT服務器地址
要登錄MQTT服務器，首先記得先知道服務器的地址是多少，端口是多少。
幫助文檔地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home
MQTT協議的端口支持1883和8883，它們的區別是：8883 是加密端口更加安全。但是單片機上使用比較困難，所以當前的設備是采用1883端口進連接的。
根據上面的域名和端口號，得到下面的IP地址和端口號信息： 如果設備支持填寫域名可以直接填域名，不支持就直接填寫IP地址。 （IP地址就是域名解析得到的）
華為云的MQTT服務器地址：117.78.5.125
華為云的MQTT端口號：1883
如何得到IP地址？如何域名轉IP？ 打開Windows的命令行輸入以下命令。
ping ad635970a1.st1.iotda-device.cn-north-4.myhuaweicloud.com
（2）生成MQTT三元組
華為云提供了一個在線工具，用來生成MQTT鑒權三元組： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/
打開這個工具，填入設備的信息（也就是剛才創建完設備之后保存的信息），點擊生成，就可以得到MQTT的登錄信息了。
下面是打開的頁面：
填入設備的信息： （上面兩行就是設備創建完成之后保存得到的）
直接得到三元組信息。
得到三元組之后，設備端通過MQTT協議登錄鑒權的時候，填入?yún)?shù)即可。
ClientId 663cb18871d845632a0912e7_dev1_0_0_2024050911
Username 663cb18871d845632a0912e7_dev1
Password 71b82deae83e80f04c4269b5bbce3b2fc7c13f610948fe210ce18650909ac237
3.7 模擬設備登錄測試
經過上面的步驟介紹，已經創建了產品，設備，數據模型，得到MQTT登錄信息。 接下來就用MQTT客戶端軟件模擬真實的設備來登錄平臺。測試與服務器通信是否正常。
MQTT軟件下載地址【免費】： https://download.csdn.net/download/xiaolong1126626497/89928772
（1）填入登錄信息
打開MQTT客戶端軟件，對號填入相關信息（就是上面的文本介紹）。然后，點擊登錄，訂閱主題，發布主題。
（2）打開網頁查看
完成上面的操作之后，打開華為云網頁后臺，可以看到設備已經在線了。
點擊詳情頁面，可以看到上傳的數據：
到此，云平臺的部署已經完成，設備已經可以正常上傳數據了。
（3）MQTT登錄測試參數總結
MQTT服務器: 117.78.5.125
MQTT端口號: 183
//物聯網服務器的設備信息
#define MQTT_ClientID "663cb18871d845632a0912e7_dev1_0_0_2024050911"
#define MQTT_UserName "663cb18871d845632a0912e7_dev1"
#define MQTT_PassWord "71b82deae83e80f04c4269b5bbce3b2fc7c13f610948fe210ce18650909ac237"
//訂閱與發布的主題
#define SET_TOPIC "$oc/devices/663cb18871d845632a0912e7_dev1/sys/messages/down" //訂閱
#define POST_TOPIC "$oc/devices/663cb18871d845632a0912e7_dev1/sys/properties/report" //發布
發布的數據:
{"services": [{"service_id": "stm32","properties":{"你的字段名字1":30,"你的字段名字2":10,"你的字段名字3":1,"你的字段名字4":0}}]}
3.8 創建IAM賬戶
創建一個IAM賬戶，因?yàn)榻酉聛黹_發上位機，需要使用云平臺的API接口，這些接口都需要token進行鑒權。簡單來說，就是身份的認證。 調用接口獲取Token時，就需要填寫IAM賬號信息。所以，接下來演示一下過程。
地址: https://console.huaweicloud.com/iam/?region=cn-north-4#/iam/users
**【1】獲取項目憑證 ** 點擊左上角用戶名，選擇下拉菜單里的我的憑證
項目憑證:
28add376c01e4a61ac8b621c714bf459
【2】創建IAM用戶
鼠標放在左上角頭像上，在下拉菜單里選擇統一身份認證。
點擊左上角創建用戶。
創建成功：
【3】創建完成
用戶信息如下：
主用戶名 l19504562721
IAM用戶 ds_abc
密碼 DS12345678
3.9 獲取影子數據
幫助文檔：https://support.huaweicloud.com/api-iothub/iot_06_v5_0079.html
設備影子介紹：
設備影子是一個用于存儲和檢索設備當前狀態信息的JSON文檔。
每個設備有且只有一個設備影子，由設備ID唯一標識
設備影子僅保存最近一次設備的上報數據和預期數據
無論該設備是否在線，都可以通過該影子獲取和設置設備的屬性
簡單來說：設備影子就是保存，設備最新上傳的一次數據。
我們?cè)O(shè)計的軟件里，如果想要獲取設備的最新狀態信息，就采用設備影子接口。
如果對接口不熟悉，可以先進行在線調試：https://apiexplorer.developer.huaweicloud.com/apiexplorer/doc?product=IoTDA&api=ShowDeviceShadow
在線調試接口，可以請求影子接口，了解請求，與返回的數據格式。
調試完成看右下角的響應體，就是返回的影子數據。
設備影子接口返回的數據如下：
{
"device_id": "663cb18871d845632a0912e7_dev1",
"shadow": [
{
"service_id": "stm32",
"desired": {
"properties": null,
"event_time": null
},
"reported": {
"properties": {
"DHT11_T": 18,
"DHT11_H": 90,
"BH1750": 38,
"MQ135": 70
},
"event_time": "20240509T113448Z"
},
"version": 3
}
]
}
調試成功之后，可以得到訪問影子數據的真實鏈接，接下來的代碼開發中，就采用Qt寫代碼訪問此鏈接，獲取影子數據，完成上位機開發。
鏈接如下：
https://ad635970a1.st1.iotda-app.cn-north-4.myhuaweicloud.com:443/v5/iot/28add376c01e4a61ac8b621c714bf459/devices/663cb18871d845632a0912e7_dev1/shadow
3.10 訪問接口的代碼實現
（1）配置 Qt 項目
在 Qt 項目的 .pro 文件中，加入對 libcurl 的支持：
QT += core
CONFIG += console
CONFIG -= app_bundle
INCLUDEPATH += /usr/include/curl # 根據你的系統設置 libcurl 的路徑
LIBS += -lcurl # 鏈接 libcurl 庫
SOURCES += main.cpp
（2）代碼實現
main.cpp 文件中實現代碼如下：
#include <QCoreApplication>
#include <curl/curl.h>
#include <QDebug>
#include <QString>
#include <QByteArray>
// 回調函數，處理libcurl下載數據
size_t WriteCallback(void *contents, size_t size, size_t nmemb, void *userp) {
size_t totalSize = size * nmemb;
QByteArray *response = static_cast<QByteArray *>(userp);
response->append(static_cast<char *>(contents), totalSize);
return totalSize;
}
int main(int argc, char *argv[]) {
QCoreApplication a(argc, argv);
// 初始化libcurl
CURL *curl;
CURLcode res;
QByteArray responseData; // 用于存儲響應數據
curl_global_init(CURL_GLOBAL_DEFAULT);
curl = curl_easy_init();
if (curl) {
// 設置訪問URL
const QString url = "https://ad635970a1.st1.iotda-app.cn-north-4.myhuaweicloud.com:443/v5/iot/28add376c01e4a61ac8b621c714bf459/devices/663cb18871d845632a0912e7_dev1/shadow";
// 設置HTTP請求頭
struct curl_slist *headers = NULL;
headers = curl_slist_append(headers, "Authorization: Bearer <Your_Access_Token>"); // 這里需要替換為你的實際 token
curl_easy_setopt(curl, CURLOPT_URL, url.toStdString().c_str());
curl_easy_setopt(curl, CURLOPT_HTTPHEADER, headers);
curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, WriteCallback);
curl_easy_setopt(curl, CURLOPT_WRITEDATA, &responseData);
// 發起GET請求
res = curl_easy_perform(curl);
if (res != CURLE_OK) {
qDebug() << "Curl request failed:" << curl_easy_strerror(res);
} else {
qDebug() << "Response data:" << responseData;
}
// 清理
curl_easy_cleanup(curl);
curl_slist_free_all(headers);
}
curl_global_cleanup();
return a.exec();
}
3.11 數據解析代碼
在 Qt 中使用 CJSON (一個用于解析 JSON 數據的輕量級 C 庫) 來解析返回的 JSON 數據。
（1）配置 Qt 項目
在 Qt 項目的 .pro 文件中，確保包括了 CJSON 的頭文件，并鏈接 CJSON 的源代碼。
QT += core
CONFIG += console
CONFIG -= app_bundle
SOURCES += main.cpp
cJSON.c # 將 cJSON.c 文件添加到你的項目中
INCLUDEPATH += path/to/cjson/ # 添加 CJSON 頭文件的路徑
LIBS += -lcurl # 鏈接 libcurl 庫
（2）解析 JSON 數據的完整代碼
在 main.cpp 中，以下代碼展示了如何解析你提供的 JSON 數據。
#include <QCoreApplication>
#include <curl/curl.h>
#include <QDebug>
#include <QString>
#include <QByteArray>
#include "cJSON.h"
// 回調函數，處理libcurl下載數據
size_t WriteCallback(void *contents, size_t size, size_t nmemb, void *userp) {
size_t totalSize = size * nmemb;
QByteArray *response = static_cast<QByteArray *>(userp);
response->append(static_cast<char *>(contents), totalSize);
return totalSize;
}
// 解析 JSON 數據
void parseJson(const QByteArray &data) {
// 將 QByteArray 轉換為 char*
const char* jsonData = data.constData();
// 解析 JSON
cJSON *root = cJSON_Parse(jsonData);
if (root == NULL) {
qDebug() << "Error parsing JSON.";
return;
}
// 解析 "device_id"
cJSON *deviceId = cJSON_GetObjectItemCaseSensitive(root, "device_id");
if (cJSON_IsString(deviceId) && (deviceId->valuestring != NULL)) {
qDebug() << "Device ID:" << deviceId->valuestring;
}
// 解析 "shadow" 數組
cJSON *shadow = cJSON_GetObjectItemCaseSensitive(root, "shadow");
if (cJSON_IsArray(shadow)) {
cJSON *shadowItem = NULL;
cJSON_ArrayForEach(shadowItem, shadow) {
// 解析每個 shadow 項目
cJSON *serviceId = cJSON_GetObjectItemCaseSensitive(shadowItem, "service_id");
if (cJSON_IsString(serviceId) && (serviceId->valuestring != NULL)) {
qDebug() << "Service ID:" << serviceId->valuestring;
}
// 解析 "reported" 對象
cJSON *reported = cJSON_GetObjectItemCaseSensitive(shadowItem, "reported");
if (cJSON_IsObject(reported)) {
// 解析 "properties" 對象
cJSON *properties = cJSON_GetObjectItemCaseSensitive(reported, "properties");
if (cJSON_IsObject(properties)) {
cJSON *data1 = cJSON_GetObjectItemCaseSensitive(properties, "data1");
if (cJSON_IsNumber(data1)) {
qDebug() << "data1:" << data1->valueint;
}
cJSON *data2 = cJSON_GetObjectItemCaseSensitive(properties, "data2");
if (cJSON_IsNumber(data2)) {
qDebug() << "data2:" << data2->valueint;
}
cJSON *data3 = cJSON_GetObjectItemCaseSensitive(properties, "data3");
if (cJSON_IsNumber(data3)) {
qDebug() << "data3:" << data3->valueint;
}
cJSON *data4 = cJSON_GetObjectItemCaseSensitive(properties, "data4");
if (cJSON_IsNumber(data4)) {
qDebug() << "data4:" << data4->valueint;
}
}
// 解析 "event_time"
cJSON *eventTime = cJSON_GetObjectItemCaseSensitive(reported, "event_time");
if (cJSON_IsString(eventTime) && (eventTime->valuestring != NULL)) {
qDebug() << "Event Time:" << eventTime->valuestring;
}
}
// 解析 version
cJSON *version = cJSON_GetObjectItemCaseSensitive(shadowItem, "version");
if (cJSON_IsNumber(version)) {
qDebug() << "Version:" << version->valueint;
}
}
}
// 釋放 JSON 對象
cJSON_Delete(root);
}
int main(int argc, char *argv[]) {
QCoreApplication a(argc, argv);
// 模擬獲取到的 JSON 數據
QByteArray jsonData = R"(
{
"device_id": "663cb18871d845632a0912e7_dev1",
"shadow": [
{
"service_id": "stm32",
"desired": {
"properties": null,
"event_time": null
},
"reported": {
"properties": {
"data1": 18,
"data2": 90,
"data3": 38,
"data4": 70
},
"event_time": "20240509T113448Z"
},
"version": 3
}
]
})";
// 調用解析函數
parseJson(jsonData);
return a.exec();
}
四、STM32設備端代碼設計
設計思路概述
系統啟動后，先初始化各個硬件模塊（OLED、傳感器接口、4G模塊、繼電器、蜂鳴器等）。主循環中周期性讀取各傳感器數據：土壤PH、溫濕度、氮磷鉀含量、環境溫濕度、光照強度。
根據讀取的土壤濕度，判斷是否啟動灌溉繼電器進行補水。同時檢測數據是否超出異常閾值，異常時觸發蜂鳴器報警。
實時數據在OLED屏上顯示，并將數據組包，通過MQTT協議經Air780e 4G模塊上傳至華為云IoT平臺。
系統支持多設備獨立運行，設備ID需唯一。
main.c示例代碼
#include "stm32f10x.h"
#include "oled.h"
#include "bh1750.h"
#include "dht11.h"
#include "soil_sensor.h" // 土壤485傳感器讀取相關函數
#include "air780e_mqtt.h" // 4G模塊MQTT通信函數
#include "relay.h"
#include "buzzer.h"
#include "delay.h"
#include <stdio.h>
// 設備ID定義
#define DEVICE_ID "soil_monitor_001"
// 土壤濕度閾值，低于該值啟動灌溉
#define SOIL_HUMIDITY_THRESHOLD 40
// 報警閾值（示例，實際需調試確認）
#define PH_LOW_THRESHOLD 5.5
#define PH_HIGH_THRESHOLD 7.5
#define NITROGEN_HIGH_THRESHOLD 1500
#define PHOSPHORUS_HIGH_THRESHOLD 1000
#define POTASSIUM_HIGH_THRESHOLD 1200
// 定時讀取間隔
#define READ_INTERVAL 5000
// 數據結構
typedef struct {
float soil_pH;
float soil_temperature;
float soil_humidity;
float soil_nitrogen;
float soil_phosphorus;
float soil_potassium;
float env_temperature;
float env_humidity;
uint16_t light_intensity;
} SoilData;
SoilData soilData;
// 函數聲明
void System_Init(void);
void Read_Sensors(SoilData* data);
void Display_Data(const SoilData* data);
void Control_Watering(float soil_humidity);
void Check_Alarm(const SoilData* data);
void Upload_Data_MQTT(const SoilData* data);
int main(void)
{
System_Init();
while(1)
{
Read_Sensors(&soilData);
Display_Data(&soilData);
Control_Watering(soilData.soil_humidity);
Check_Alarm(&soilData);
Upload_Data_MQTT(&soilData);
Delay_ms(READ_INTERVAL);
}
}
// 系統初始化
void System_Init(void)
{
// 初始化時鐘系統
SystemInit();
// 初始化延時函數
Delay_Init();
// 初始化OLED顯示
OLED_Init();
// 初始化土壤傳感器485接口
SoilSensor_Init();
// 初始化DHT11環境溫濕度傳感器
DHT11_Init();
// 初始化BH1750光照傳感器
BH1750_Init();
// 初始化繼電器（控制水泵）
Relay_Init();
// 初始化蜂鳴器
Buzzer_Init();
// 初始化4G模塊MQTT
Air780e_MQTT_Init(DEVICE_ID);
OLED_Clear();
OLED_ShowString(0,0,(uint8_t *)"Soil Monitor Init",16);
Delay_ms(1000);
}
// 讀取所有傳感器數據
void Read_Sensors(SoilData* data)
{
// 讀取土壤485傳感器，獲取PH、溫度、濕度、氮磷鉀
SoilSensor_Read(&data->soil_pH, &data->soil_temperature, &data->soil_humidity,
&data->soil_nitrogen, &data->soil_phosphorus, &data->soil_potassium);
// 讀取環境溫濕度DHT11
DHT11_Read(&data->env_temperature, &data->env_humidity);
// 讀取光照強度BH1750
data->light_intensity = BH1750_ReadLightIntensity();
}
// OLED顯示數據
void Display_Data(const SoilData* data)
{
char buf[32];
OLED_Clear();
sprintf(buf, "pH: %.2f", data->soil_pH);
OLED_ShowString(0,0,(uint8_t*)buf,16);
sprintf(buf, "Soil T: %.1fC", data->soil_temperature);
OLED_ShowString(0,16,(uint8_t*)buf,16);
sprintf(buf, "Soil H: %.1f%%", data->soil_humidity);
OLED_ShowString(0,32,(uint8_t*)buf,16);
sprintf(buf, "N:%d P:%d K:%d", (int)data->soil_nitrogen, (int)data->soil_phosphorus, (int)data->soil_potassium);
OLED_ShowString(0,48,(uint8_t*)buf,16);
// 根據需要，循環顯示環境數據等
}
// 根據土壤濕度控制灌溉繼電器
void Control_Watering(float soil_humidity)
{
if(soil_humidity < SOIL_HUMIDITY_THRESHOLD)
{
Relay_On(); // 打開水泵灌溉
}
else
{
Relay_Off(); // 關閉水泵
}
}
// 異常情況報警檢測
void Check_Alarm(const SoilData* data)
{
uint8_t alarm_flag = 0;
if(data->soil_pH < PH_LOW_THRESHOLD || data->soil_pH > PH_HIGH_THRESHOLD)
alarm_flag = 1;
if(data->soil_nitrogen > NITROGEN_HIGH_THRESHOLD)
alarm_flag = 1;
if(data->soil_phosphorus > PHOSPHORUS_HIGH_THRESHOLD)
alarm_flag = 1;
if(data->soil_potassium > POTASSIUM_HIGH_THRESHOLD)
alarm_flag = 1;
if(alarm_flag)
{
Buzzer_On();
}
else
{
Buzzer_Off();
}
}
// 數據上傳至云端（通過MQTT協議）
void Upload_Data_MQTT(const SoilData* data)
{
// 構造JSON格式字符串上傳
char json_data[256];
sprintf(json_data,
"{"device_id":"%s","
""soil_pH":%.2f,"
""soil_temperature":%.2f,"
""soil_humidity":%.2f,"
""soil_nitrogen":%.2f,"
""soil_phosphorus":%.2f,"
""soil_potassium":%.2f,"
""environment_temperature":%.2f,"
""environment_humidity":%.2f,"
""light_intensity":%d}",
DEVICE_ID,
data->soil_pH,
data->soil_temperature,
data->soil_humidity,
data->soil_nitrogen,
data->soil_phosphorus,
data->soil_potassium,
data->env_temperature,
data->env_humidity,
data->light_intensity);
Air780e_MQTT_Publish("soil_monitor/topic", json_data);
}
代碼說明
System_Init()函數負責初始化所有硬件模塊。Read_Sensors()周期性讀取土壤傳感器、DHT11和BH1750數據。Display_Data()負責在OLED屏幕上實時顯示關鍵數據。Control_Watering()根據土壤濕度自動控制繼電器驅動抽水電機灌溉。Check_Alarm()根據預設閾值判斷是否異常，觸發蜂鳴器報警。Upload_Data_MQTT()將傳感器數據封裝成JSON字符串，通過Air780e的MQTT協議上傳至華為云IoT平臺。
這個main.c結構清晰，模塊職責分明，方便維護和擴展。大家可根據實際驅動庫函數名和具體硬件接口，調整調用細節。這樣可以保證整體系統邏輯完整、數據及時準確上傳，并且本地交互友好。
五、上位機開發
為了方便查看設備上傳的數據，接下來利用Qt開發一款A(yù)ndroid手機APP 和 Windows上位機。
使用華為云平臺提供的API接口獲取設備上傳的數據，進行可視化顯示，以及遠程控制設備。
5.1 Qt開發環境安裝
Qt的中文官網： https://www.qt.io/zh-cn/
QT5.12.6的下載地址：https://download.qt.io/archive/qt/5.12/5.12.6
打開下載鏈接后選擇下面的版本進行下載：
如果下載不了，可以在網盤里找到安裝包下載： https://ccnr8sukk85n.feishu.cn/wiki/QjY8weDYHibqRYkFP2qcA9aGnvb?from=from_copylink
軟件安裝時斷網安裝，否則會提示輸入賬戶。
安裝的時候，第一個復選框里的編譯器可以全選，直接點擊下一步繼續安裝。
選擇編譯器： （一定要看清楚了）
前面2講解了需要用的API接口，接下來就使用Qt設計上位機，設計界面，完成整體上位機的邏輯設計。
【1】新建工程
【2】設置項目的名稱。
【3】選擇編譯系統
【4】選擇默認繼承的類
【5】選擇編譯器
【6】點擊完成
【7】工程創建完成
5.3 切換編譯器
在左下角是可以切換編譯器的。 可以選擇用什么樣的編譯器編譯程序。
目前新建工程的時候選擇了2種編譯器。 一種是mingw32這個編譯Windows下運行的程序。 一種是Android編譯器，可以生成Android手機APP。
不過要注意：Android的編譯器需要配置一些環境才可以正常使用，這個大家可以看下面的教程配置一下就行了。
Android環境搭建的博客鏈接： https://blog.csdn.net/xiaolong1126626497/article/details/117254453
windows的編譯器就沒有這么麻煩，安裝好Qt就可以編譯使用。
下面我這里就選擇的 mingw32這個編譯器，編譯Windows下運行的程序。
5.4 編譯測試功能
創建完畢之后，編譯測試一下功能是否OK。
點擊左下角的綠色三角形按鈕。
正常運行就可以看到彈出一個白色的框框。這就表示工程環境沒有問題了。 接下來就可以放心的設計界面了。
5.5 設計UI界面與工程配置
【1】打開UI文件
打開默認的界面如下：
【2】開始設計界面
根據自己需求設計界面。
5.5 編譯Windows上位機
點擊軟件左下角的綠色三角形按鈕進行編譯運行。
5.6 配置Android環境
如果想編譯Android手機APP，必須要先自己配置好自己的Android環境。（搭建環境的過程可以自行百度搜索學習）
然后才可以進行下面的步驟。
【1】選擇Android編譯器
選擇編譯器。
切換編譯器。
【2】創建Android配置文件
創建完成。
【3】配置Android圖標與名稱
【3】編譯Android上位機
Qt本身是跨平臺的，直接選擇Android的編譯器，就可以將程序編譯到Android平臺。
然后點擊構建。
成功之后，在目錄下可以看到生成的apk文件，也就是Android手機的安裝包，電腦端使用QQ發送給手機QQ,手機登錄QQ接收，就能直接安裝。
生成的apk的目錄在哪里呢？ 編譯完成之后，在控制臺會輸出APK文件的路徑。
知道目錄在哪里之后，在Windows的文件資源管理器里，找到路徑，具體看下圖，找到生成的apk文件。
-- File: D:/QtProject/build-265_AgritechIoTManager-Android_for_arm64_v8a_Clang_Qt_5_12_6_for_Android_ARM64_v8a-Release/android-build//build/outputs/apk/debug/android-build-debug.apk
六、總結
本文介紹了基于STM32單片機的土壤質量監測系統的設計與實現。系統通過多種傳感器對土壤的PH值、溫濕度、氮磷鉀含量以及環境的溫濕度和光照強度進行實時監測，并結合自動灌溉功能，有效提升了土壤管理的智能化水平。采用Air780e 4G模塊實現了數據的遠程上傳與云端管理，配合OLED本地顯示和蜂鳴器報警，確保系統具備良好的交互性和實時響應能力。此外，系統支持太陽能供電，提升了設備的適用環境范圍和續航能力。通過本項目的開發，驗證了嵌入式技術與物聯網技術在現代農業環境監測中的應用價值，為智慧農業的發展提供了有力的技術支持和實踐參考。
