基于香橙派 AIpro設計的醫院人臉紅外測溫系統(從0開始開發)

一、前言

在公共衛生事件頻發的當下，尤其是在全球性疫情爆發后，國家對公共空間的健康監測和管理提出了更高的要求。醫院、疾病防控中心和發熱門診作為疫情防控的第一線，需要高效且精準地對進出人員進行健康篩查，以防止病毒傳播，保障醫護人員及患者的安全。傳統的手動體溫檢測方式不僅效率低下，而且存在交叉感染的風險，開發一種能夠自動、快速、準確地進行人體溫度監測與身份識別的系統顯得非常的重要。

當前文章會完整的介紹，如何采用香橙派AIpro設計出一套醫院人臉紅外測溫系統。香橙派AIpro是一款高性價比的邊緣計算設備，搭載了昇騰 AI 處理器，可提供 8TOPS INT8 的計算能力，能夠運行Ubuntu 22.04操作系統，這為部署復雜的深度學習算法提供了硬件基礎。本系統利用OpenCV和SSD算法模型進行人臉檢測，通過各方面的模型訓練，能確保在復雜光線和遮擋條件下仍能有效識別個體；結合紅外測溫技術，可以非接觸式地測量額頭溫度，避免了傳統接觸式測文章溫可能帶來的衛生問題。

考慮到環境因素對測溫結果的影響，系統還配備了溫濕度傳感器，以實時監測并校準測溫數據。為了實現數據的實時監控與分析，系統通過MQTT協議將收集到的信息上傳至華為云物聯網云平臺，便于遠程監控和數據分析，有助于疫情趨勢的預測和資源的合理調配。

本項目整體提供了一個智能化、自動化的人臉識別與體溫監測解決方案，以提高公共衛生領域的響應速度和防控效率，減少人力資源的投入，同時降低潛在的感染風險，為構建安全健康的醫療環境貢獻力量。

本項目在完成最終的功能開發前，會先單個完成模塊的功能開發，實現了單個模塊功能之后，最終在整體合在一起實現最終的項目開發。

整體項目會從搭建環境開始， 一步一步實現最終的項目效果。

下面的開發出來的最終人臉檢測設備最終設計效果：

二、主控板介紹

香橙派 AIpro開發板是香橙派聯合華為精心打造的高性能 AI 開發板，搭載了昇騰 AI 處理器，可提供 8TOPS INT8 的計算能力，內存提供了 8GB 和 16GB兩種版本?？梢詫崿F(xiàn)圖像、視頻等多種數據分析與推理計算，可廣泛用于教育、機器人、無人機等場景。

下面是香橙派 AIpro開發板的配置說明：

模塊	規格
昇騰 AI 處理器	4 核 64 位 Arm 處理器 + AI 處理器
AI 算力	半精度（FP16）：4 TFLOPS 整數精度（INT8）：8 TOPS
內存	類型：LPDDR4X 容量：8GB 或 16GB
存儲	板載 32MB 的 SPI Flash Micro SD 卡插槽 eMMC 插座：可外接 eMMC 模塊 M.2 M-Key 接口：可接 2280 規格的 NVMe SSD 或 SATA SSD
以太網	支持 10/100/1000Mbps 板載 PHY 芯片：RTL8211F
Wi-Fi+藍牙	支持 2.4G 和 5G 雙頻 WIFI BT4.2 模組：歐智通 62221BUUC
USB	2 個 USB3.0 Host 接口 1 個 Type-C 接口（只支持 USB3.0，不支持 USB2.0）
攝像頭	2 個 MIPI CSI 2 Lane 接口
顯示	2 個 HDMI 接口 1 個 MIPI DSI 2 Lane 接口
音頻	一個 3.5mm 耳機孔，支持音頻輸入輸出 2 個 HDMI 音頻輸出
40 pin 擴展口	用于擴展 UART、I2C、SPI、PWM 和 GPIO 等接口
按鍵	一個復位鍵，一個關機鍵，一個升級按鍵
撥碼開關	2 個撥碼開關：用于控制 SD 卡、eMMC 和 SSD 啟動選項
電源	支持 Type-C 供電，20V PD-65W 適配器
LED 燈	一個電源指示燈和一個軟件可控指示燈
風扇接口	4pin，0.8mm 間距，用于接 12V 風扇，支持 PWM 控制
電池接口	2pin，2.54mm 間距，用于接 3 串電池，支持快充
調試串口	Micro USB 接口的調試串口
支持的操作系統	Ubuntu 22.04 和 openEuler 22.03
外觀規格介紹	產品尺寸：107*68mm 重量：82g

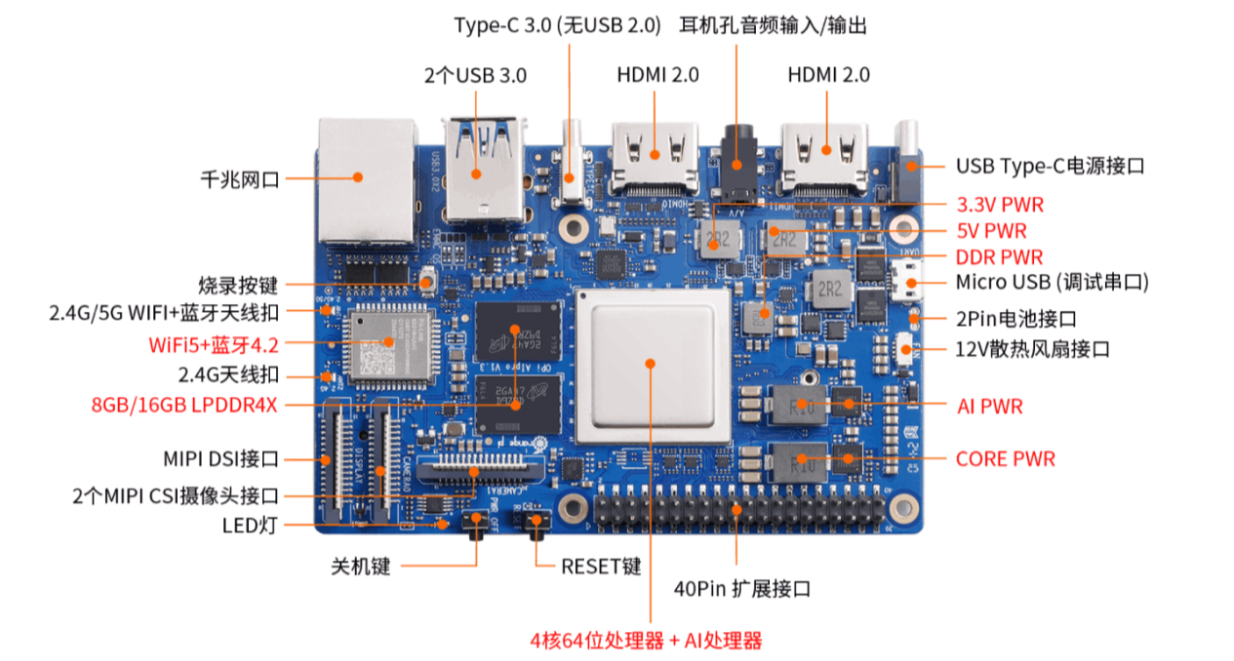

下面是香橙派 AIpro開發板的功能模塊介紹：

三、搭建開發環境

3.1 準備需要的配件

（1）準備一張至少32G的TFT卡，用來燒寫系統。

（2）準備一個讀卡器，方便插入TFT卡，好方便插入到電腦上拷貝系統

（3）香橙派 AIpro 主板一個

（4）一根網線（方便插路由器上與香橙派 AIpro 連接）

（5）一根type-C的電源線 + 電源插頭(3A電流)，這個主板買回來是帶了電源的。 也可以用自己Android手機的數據線就行，拿手機充電器供電，因為目前Android手機電源線都是都是type-C 也支持快充的，電流也是滿足需求的。

（6）一個USB攝像頭，用于后續項目開發里獲取周圍的實時圖像，識別人臉。 （項目開發需要使用）

（7）一個串口協議的紅外測溫傳感器，用于后續項目開發里測量體溫。（項目開發需要使用）

（8）一個外放音箱，支持3.5mm的耳機插孔，方便后續項目開發里播放語音提示。（項目開發需要使用）

（9）一塊顯示屏（這個不是必須的，可以直接Windows遠程桌面訪問系統，對前期開發來說沒有任何影響，只要做成最終的產品才需要配屏幕）。

3.2 開發板實物圖

拿回來的香橙派 AIpro 開發板實物是這樣的。

3.3 下載開發板資料

拿到板子之后，第一件事肯定是先去官網下載板子對應的相關的資料。比如：用戶手冊、系統鏡像、原理圖、開發工具什么的。

官網地址：http://www.orangepi.cn/html/hardWare/computerAndMicrocontrollers/service-and-support/Orange-Pi-AIpro.html

翻到下面，找到資料下載地址，直接下載就行，下載會跳轉到網盤。

系統鏡像我選擇的 ubuntu22.04。

資料下載下來之后，可以看到有一份官方的說明文檔，指導板子的基本使用。如何燒寫系統，如何啟動系統等等。

3.4 下載系統燒寫工具

鏈接：https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/tools/latest/Ascend-devkit-imager_latest_win-x86_64.exe

下載下來之后，直接雙擊正常安裝，安裝好之后打開的界面如下。 （選擇本地制作）

然后將 TF卡通過讀卡器插到電腦上，準備燒寫系統（就算有些電腦自帶了TF卡的插槽也建議用USB讀卡器，這個電腦自帶的TF卡槽燒寫系統無法啟動）。 TF卡的容量至少要32G，最好是64G。

選擇要燒寫的系統鏡像文件（就是剛剛通過網盤下載的ubuntu系統鏡像）。

然后點擊燒錄鏡像。

彈出提示框，選擇確認。

然后可以看到，系統正在燒寫中了，精心等待即可。

燒錄成功之后，會彈窗提示彈出SD卡。

將TF卡從電腦上彈出，拔掉就行了。

3.5 設置開發板啟動模式

香橙派 AIpro開發板支持從 TF 卡、eMMC 和 SSD（支持 NVMe SSD 和 SATA SSD）啟動。

具體從哪個設備啟動是由開發板背面的兩個撥碼（BOOT1 和 BOOT2）開關來控制的。

BOOT1 和 BOOT2 兩個撥碼開關都支持左右兩種設置狀態，所以總共有 4 種設置狀態，開發板目前只使用了其中的三種。不同的設置狀態對應的啟動設備如下表所示：

將BOOT1 和 BOOT2 兩個撥碼開關 全部撥到靠右的位置就可以選擇從TF卡啟動了。

3.6 啟動系統

【1】將燒寫好的TF卡插在板子上。

【2】插好網線。

網線一端接開發板的網口，一端接路由器，自己的筆記本電腦也是接的同一個路由器，讓板子與電腦在同一個局域網內，方便接下來遠程登錄開發板的系統。

【3】插好電源

板子是沒有電源開關的，電源線插好之后，系統就啟動了。剛啟動的時候風扇的聲音會比較大，等待幾秒就正常了。

按下開發板左上角的PWR_OFF可以關閉系統，點擊旁邊的RESET可以重啟系統。

3.7 SSH遠程登錄系統

系統啟動之后，會自動請求路由器分配IP地址，我們只需要登錄到開發板連接的路由器后臺，就可以看到新接入的設備。

我的用是小米路由器。直接在瀏覽器里輸入：192.168.31.1 即可進入到路由器的后臺終端。

從下面圖片里可以看到，香橙派 AIpro 已經分配到IP地址了，192.168.31.136。

為了方便遠程登錄到系統終端，可以下載安裝一個FinalShell 軟件。

下載地址：https://www.hostbuf.com/t/988.html

軟件安裝打開后，建立一個新的SSH鏈接，具體看下圖的操作。

這里面的主機IP地址就是從路由器后臺看到的，分配給香橙派 AIpro開發板的IP地址。 端口號是固定的22，這是SSH協議的固定端口。

用戶名是root，密碼是：Mind@123 這是燒寫的香橙派 AIpro系統固定的用戶名和密碼，也就是系統內置的。

雙擊剛才建立好的鏈接，就可以登錄到系統終端。 進去終端之后基本上就可以進行正常的開發了。

3.8 安裝xdrp工具

為了方便圖形化方式開發，可以使用windows系統通過遠程桌面登錄香橙派 AIpro，就可以看到界面了，不過需要先安裝工具。

進入到香橙派 AIpro終端之后，輸入安裝命令：

sudo apt-get install xrdp

按下回車之后，會彈出確認窗口。輸入 y之后，按下回車，繼續安裝。

下面是完整的命令安裝過程： 按順序執行就行了。

#安裝xrdp
sudo apt-get install xrdp
#安裝vnc4server
sudo apt-get install vnc4server tightvncserver
#安裝xubuntu-desktop
sudo apt-get install xubuntu-desktop
#向xsession中寫入xfce4-session
echo “xfce4-session” >~/.xsession
#開啟xrdp服務
sudo service xrdp restart

注意，如果之后斷電了，遠程桌面無法鏈接上?？梢韵刃遁dxrdp，再重新安裝即可。

sudo apt-get remove --purge xrdp

3.9 Window遠程登錄

在windows上打開運行命令的窗口，輸入mstsc來打開遠程桌面。

輸入mstsc，點擊確定。

彈出窗口后，填入IP地址（這就是你的香橙派 AIpro 開發板的IP地址），點擊連接。

正常登錄之后，就可以看到遠程桌面的界面了。

輸入賬號和密碼。

用戶名是root，密碼是：Mind@123 這是燒寫的香橙派 AIpro系統固定的用戶名和密碼，也就是系統內置的。

登錄之后的界面：

好了。接下來就可以進行項目的正式開發了。

3.10 取消自動休眠

Ubuntu桌面鏡像會自動休眠,輸入以下指令禁用休眠。

sudo systemctl status sleep.target
sudo systemctl mask sleep.target suspend.target hibernate.target hybrid-sleep.target

四、安裝Qt開發環境

因為最終的項目需要使用界面，我的項目準備采用Qt進行開發，這一章節進行安裝Qt開發環境。

4.1 安裝qtcreator

在命令行終端分別輸入以下命令安裝qtcreator：

root@orangepiaipro:~# sudo apt-get update
root@orangepiaipro:~# sudo apt-get install qtcreator
root@orangepiaipro:~# sudo apt-get install qtmultimedia5-dev
root@orangepiaipro:~# sudo apt-get install libqt5serialport5-dev

4.2 啟動qtcreator

安裝好之后，就可以看到Qt軟件了，點擊即可打開。

這是啟動之后的效果。

4.3 配置編譯器

默認安裝Qt之后，編譯器是配置錯誤，無法正常使用。

【1】打開設置頁面

【2】選擇編譯器套件

【3】配置編譯器套件。

將編譯器改為GCC。

4.4 新建工程Qt環境

【1】新建工程

【2】設置工程名稱和路徑（自己單獨建立一個文件夾存放工程）

【3】選擇繼承的基類

【4】選擇編譯器套件

【5】創建完成

這就是創建好的工程。

【6】點擊左下角綠色三角形編譯運行。

下面是正常運行的效果，已經彈窗窗口，說明Qt的環境已經OK了。

五、開發板初步測試

為了了解下開發板本身的性能，先采用開發板開發一些小項目測試測試效果。

現在系統根目錄創建一個work目錄，方便存放接下來的項目文件。

5.1 項目1：開發一個基于HTTP協議的網絡攝像頭

【1】項目介紹

本項目主要采用C語言開發，實現了一個網絡攝像頭項目，在橙派 AIpro開發板上實現了一個HTTP服務器，，處理瀏覽器的請求，當瀏覽器訪問過來時，就將本地采集到的攝像頭畫面發送給瀏覽器，與瀏覽器建立長連接通信，直接傳輸JPG圖片，實現攝像頭畫面實時顯示效果。支持登錄頁面，做了一個賬號登錄界面，訪問服務器之后需要輸入賬號密碼才可以正常進入服務器查看共享的畫面。如果分享個攝像頭畫面，那是非常的方便的，想要查看分享的攝像頭畫面只需要瀏覽器里輸入服務器的IP地址登錄進去就可以看畫面了。

通過本項目的測試，可以了解到USB攝像頭的讀取效果，網絡傳輸?shù)男Ч?為后續的其他項目開發做一個參考。

【2】編寫項目代碼

項目開發，代碼編寫先在Windows下進行，開發完畢，再拷貝到橙派 AIpro開發板上。

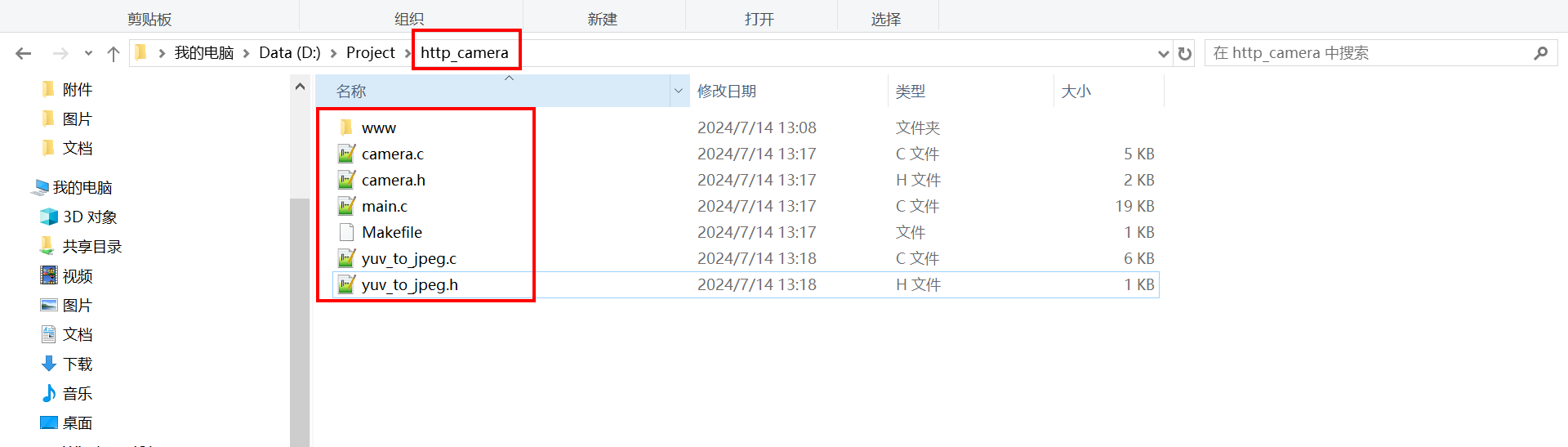

這是在Windows下開發好的項目代碼：

【3】上傳項目代碼

打開FinalShell終端，可以直接將開發好的項目源碼，整個目錄上傳到香橙派 AIpro系統。

通過FinalShell終端可以很方便的將香橙派 AIpro系統文件下載到本地，也可以將本地的文件很方便的上傳上去。在開發項目的階段是很方便的。

【4】插入USB攝像頭

將USB攝像頭插入到開發板的USB口，然后ls /dev/video* 查看攝像頭的設備節點，確定攝像頭是否識別成功。

【4】編譯運行項目

項目里已經構建好了Makefile文件，直接make就可以編譯。

編譯之后，運行項目。

(base) root@orangepiaipro:~/work/http_camera# make
(base) root@orangepiaipro:~/work/http_camera# ./http_app
./server <server_port> </dev/videoX>
(base) root@orangepiaipro:~/work/http_camera# ./http_app 666 /dev/video0

運行命令的含義：./http_app 666 /dev/video0 666表示服務器的端口號。 /dev/video0是攝像頭的端口號。

【5】瀏覽器訪問

在自己電腦瀏覽器地址欄里輸入:http://192.168.31.136:666

就可以看到登錄頁面。

登錄成功之后，可以看到攝像頭的實時畫面。

5.2 項目2: 基于華為云設計的智能家居控制系統

【1】項目介紹

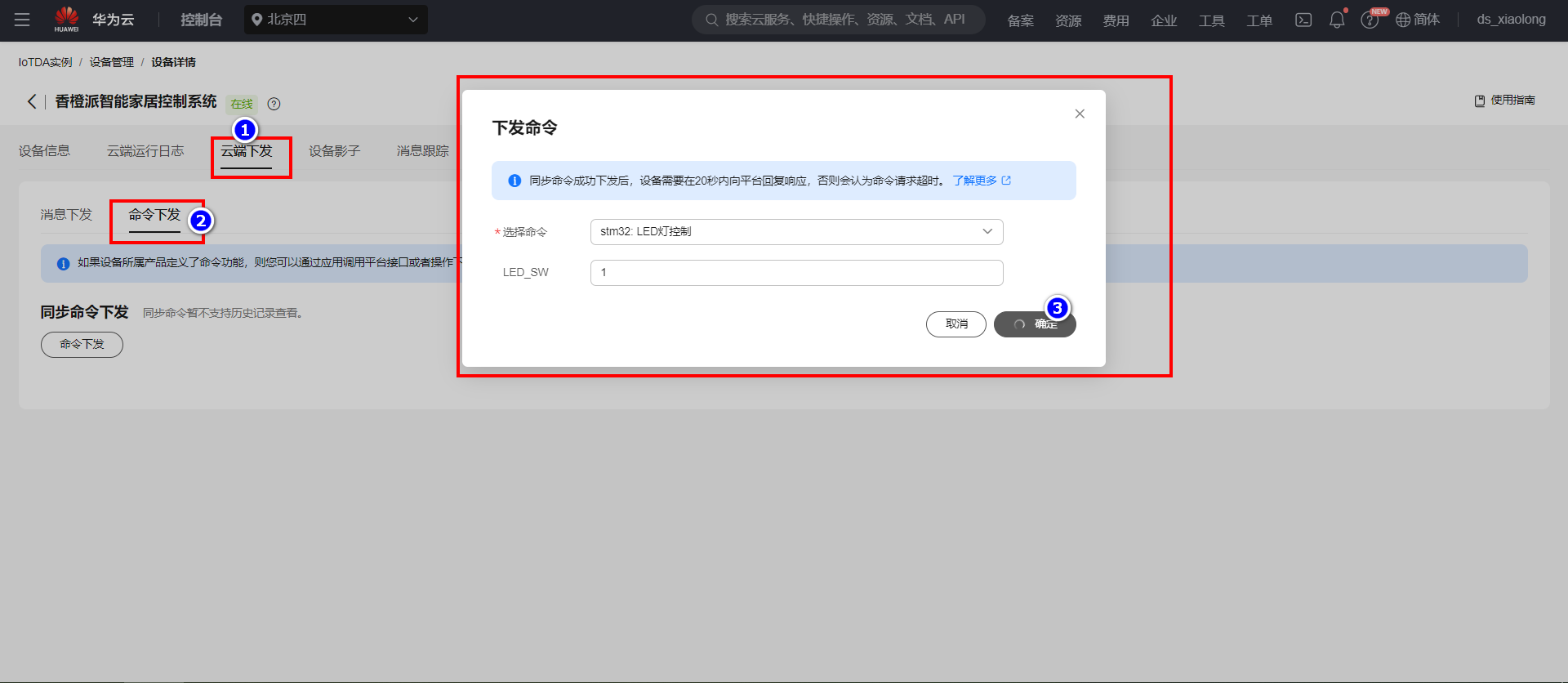

基于香橙派 AIpro開發板設計的智能家居控制系統，通過MQTT協議連接華為云物聯網云平臺；通過DHT11傳感器讀取環境溫濕度，將數據上傳到華為云物聯網云平臺。在華為云云平臺上也可以遠程控制硬件端連接的LED燈，控制3種顏色顯示。

通過本項目的完整開發測試，可以掌握香橙派的GPIO口的基本使用以及網絡的測試。為后續的其他項目開發做一個參考測試。

【2】安裝wiringPi

（1）安裝 wiringOP 前，請先確保 Linux 系統中存在/etc/orangepi-release 這個配置文件，里面的內容為：BOARD=orangepiaipro。

(base) root@orangepiaipro:~/work/# cat /etc/orangepi-release
BOARD=orangepiaipro

（2）如果 Linux 中沒有/etc/orangepi-release 這個配置文件，可以使用下面的命令創建一個。

(base) root@orangepiaipro:~/work/# echo "BOARD=orangepiaipro" | sudo tee /etc/orangepi-release

（3）下載 wiringOP 的代碼。

(base) root@orangepiaipro:~/work/# sudo apt-get update
(base) root@orangepiaipro:~/work/# sudo apt-get install -y git
(base) root@orangepiaipro:~/work/# git clone https://github.com/orangepi-xunlong/wiringOP.git -b next

（4）然后編譯安裝 wiringOP。

(base) root@orangepiaipro:~/work/# sudo apt-get install -y gcc make build-essential
(base) root@orangepiaipro:~/work/# cd wiringOP
(base) root@orangepiaipro:~/work/wiringOP# sudo ./build clean
(base) root@orangepiaipro:~/work/wiringOP# sudo ./build

（5）編譯完之后，可以看到生成的文件

查看GPIO口信息。

(base) root@orangepiaipro:~/work/wiringOP# cd gpio/
(base) root@orangepiaipro:~/work/wiringOP/gpio# ./gpio readall

 +------+-----+----------+--------+---+  AI PRO  +---+--------+----------+-----+------+
 | GPIO | wPi |   Name   |  Mode  | V | Physical | V |  Mode  | Name     | wPi | GPIO |
 +------+-----+----------+--------+---+----++----+---+--------+----------+-----+------+
 |      |     |     3.3V |        |   |  1 || 2  |   |        | 5V       |     |      |
 |   76 |   0 |     SDA7 |    OFF | 0 |  3 || 4  |   |        | 5V       |     |      |
 |   75 |   1 |     SCL7 |    OFF | 0 |  5 || 6  |   |        | GND      |     |      |
 |  226 |   2 | GPIO7_02 |    OFF | 0 |  7 || 8  | 0 | OFF    | UTXD0    | 3   | 14   |
 |      |     |      GND |        |   |  9 || 10 | 0 | OFF    | URXD0    | 4   | 15   |
 |   82 |   5 | GPIO2_18 |    OFF | 0 | 11 || 12 | 0 | OFF    | GPIO7_03 | 6   | 227  |
 |   38 |   7 | GPIO1_06 |     IN | 1 | 13 || 14 |   |        | GND      |     |      |
 |   79 |   8 | GPIO2_15 |     IN | 1 | 15 || 16 | 1 | IN     | GPIO2_16 | 9   | 80   |
 |      |     |     3.3V |        |   | 17 || 18 | 0 | IN     | GPIO0_25 | 10  | 25   |
 |   91 |  11 | SPI0_SD0 |    OFF | 0 | 19 || 20 |   |        | GND      |     |      |
 |   92 |  12 | SPI0_SDI |    OFF | 0 | 21 || 22 | 1 | IN     | GPIO0_02 | 13  | 2    |
 |   89 |  14 | SPI0_CLK |    OFF | 0 | 23 || 24 | 0 | OFF    | SPI0_CS  | 15  | 90   |
 |      |     |      GND |        |   | 25 || 26 | 0 | IN     | GPIO2_19 | 16  | 83   |
 |      |     |     SDA6 |        |   | 27 || 28 |   |        | SCL6     |     |      |
 |  231 |  17 |    URXD7 |    OFF | 0 | 29 || 30 |   |        | GND      |     |      |
 |   84 |  18 | GPIO2_20 |     IN | 0 | 31 || 32 | 0 | IN     | GPIO1_01 | 19  | 35   |
 |  128 |  20 | GPIO4_00 |     IN | 1 | 33 || 34 |   |        | GND      |     |      |
 |  228 |  21 | GPIO7_04 |    OFF | 0 | 35 || 36 | 0 | OFF    | GPIO2_17 | 22  | 81   |
 |    3 |  23 | GPIO0_03 |     IN | 1 | 37 || 38 | 0 | IN     | GPIO7_06 | 24  | 230  |
 |      |     |      GND |        |   | 39 || 40 | 0 | OFF    | GPIO7_05 | 25  | 229  |
 +------+-----+----------+--------+---+----++----+---+--------+----------+-----+------+
 | GPIO | wPi |   Name   |  Mode  | V | Physical | V |  Mode  | Name     | wPi | GPIO |
 +------+-----+----------+--------+---+  AI PRO  +---+--------+----------+-----+------+

可以通過命令行測試GPIO口：

(base) root@orangepiaipro:~/work# ./gpio mode 2 out   設置 wPi  為2的這個IO口為輸出模式
(base) root@orangepiaipro:~/work# ./gpio write 2 0    設置 wPi  為2的這個IO口輸出0 （低電平）
(base) root@orangepiaipro:~/work# ./gpio write 2 1    設置 wPi  為2的這個IO口輸出1 （高電平）

【3】GPIO口布局

【4】控制LED燈

編寫的測試代碼:

#include <stdio.h>
#include <wiringPi.h>
#include <stdlib.h>
#include <string.h>
/*控制繼電器高低電平亮燈*/

#define LEDG 0
#define LEDB 1
#define LEDR 2


int main()
{
	wiringPiSetup();  //置引腳編號方式為wiringPi編碼
	pinMode(LEDG,OUTPUT);
	pinMode(LEDB,OUTPUT);
	pinMode(LEDR,OUTPUT);


	while(1)
	{
		//全部關閉
		digitalWrite(LEDG,LOW);
		digitalWrite(LEDB,LOW);
		digitalWrite(LEDR,LOW);
		//亮藍色
		digitalWrite(LEDG,HIGH);
		sleep(1);


		//全部關閉
		digitalWrite(LEDG,LOW);
		digitalWrite(LEDB,LOW);
		digitalWrite(LEDR,LOW);
		//亮綠色
		digitalWrite(LEDB,HIGH);
		sleep(1);


		//全部關閉
		digitalWrite(LEDG,LOW);
		digitalWrite(LEDB,LOW);
		digitalWrite(LEDR,LOW);
		//亮紅色
		digitalWrite(LEDR,HIGH);
		sleep(1);



	}

     return 0;
}

編譯代碼：

(base) root@orangepiaipro:~/work# gcc led.c -lwiringPi

運行代碼:

(base) root@orangepiaipro:~/work# ./a.out

運行效果：

【5】DHT11溫濕度傳感器數據讀取

代碼：

#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>

//編譯：gcc -Wall -o dht11 dht11.c -lwiringPi -o app


typedef unsigned char uint8;
typedef unsigned int  uint16;
typedef unsigned long uint32;

#define HIGH_TIME 32

int pinNumber = 5;
uint32 databuf;

uint8 readSensorData(void)
{
    uint8 crc;
    uint8 i;

    pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 0); // output a high level
    delay(25);
    digitalWrite(pinNumber, 1); // output a low level
    pinMode(pinNumber, INPUT); // set mode to input
    pullUpDnControl(pinNumber, PUD_UP);

    delayMicroseconds(27);
    if (digitalRead(pinNumber) == 0) //SENSOR ANS
    {
        while (!digitalRead(pinNumber))
            ; //wait to high

        for (i = 0; i < 32; i++)
        {
            while (digitalRead(pinNumber))
                ; //data clock start
            while (!digitalRead(pinNumber))
                ; //data start
            delayMicroseconds(HIGH_TIME);
            databuf *= 2;
            if (digitalRead(pinNumber) == 1) //1
            {
                databuf++;
            }
        }

        for (i = 0; i < 8; i++)
        {
            while (digitalRead(pinNumber))
                ; //data clock start
            while (!digitalRead(pinNumber))
                ; //data start
            delayMicroseconds(HIGH_TIME);
            crc *= 2;
            if (digitalRead(pinNumber) == 1) //1
            {
                crc++;
            }
        }
        return 1;
    }
    else
    {
        return 0;
    }
}

int main(void)
{
    printf("PIN:%dn", pinNumber);

    wiringPiSetup();  //置引腳編號方式為wiringPi編碼

    pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a high level

    printf("Starting...n");
    while (1)
    {
        pinMode(pinNumber, OUTPUT); // set mode to output
        digitalWrite(pinNumber, 1); // output a high level
        delay(3000);
        if (readSensorData())
        {
            printf("Sensor data read ok!n");
            printf("RH:%d.%dn", (databuf >> 24) & 0xff, (databuf >> 16) & 0xff);
            printf("TMP:%d.%dn", (databuf >> 8) & 0xff, databuf & 0xff);
            databuf = 0;
        }
        else
        {
            printf("Sensor dosent ans!n");
            databuf = 0;
        }
    }
    return 0;
}

編譯代碼：

(base) root@orangepiaipro:~/work# gcc dht11.c -lwiringPi

運行代碼:

(base) root@orangepiaipro:~/work# ./a.out
PIN:5
Starting...
RH:68.4
TMP:30.4
RH:68.5
TMP:30.2
RH:68.2
TMP:30.4
RH:68.1
TMP:30.3
RH:68.1
TMP:30.6
RH:68.1
TMP:30.4

實物圖：

【6】注冊華為云設備

華為云物聯網平臺的整體就不再詳細展示了，可以直接看視頻。

B站的視頻鏈接：https://www.bilibili.com/video/BV1mr421c75S

（1）注冊產品

（2）注冊設備

（3）創建命令

（4）得到MQTT三元組

IP地址：117.78.5.125
端口號：1883

ClientId   6693872aa559ef6226685350_dev1_0_0_2024071408
Username   6693872aa559ef6226685350_dev1
Password   8ce1b26a6fac2c52402d2911a9a951efe6026f71041037a963bebdd4a099190f

訂閱主題：$oc/devices/6693872aa559ef6226685350_dev1/sys/messages/down

發布主題：$oc/devices/6693872aa559ef6226685350_dev1/sys/properties/report
發布數據：{"services": [{"service_id": "stm32","properties":{"DHT11_T":23,"DHT11_H":80}}]}

【7】編寫整體項目

接下來就編寫代碼，連接華為云物聯網平臺，完成數據上傳。 將采集的溫濕度數據上傳到華為云物聯網云平臺。 同時支持在華為云物聯網平臺下發命令遠程控制設備端的LED燈。

代碼是采用純C語言編寫，實現了MQTT協議，完成了與物聯網云平臺交互。

關于MQTT協議的整體編寫過程，可以直接看視頻：https://www.bilibili.com/video/BV1BN4y1Y7cf

（1）這是寫好的項目代碼

完整的代碼：

#include <stdio.h>
#include <sys/types.h>          /* See NOTES */
#include <sys/socket.h>
#include <netinet/in.h>
#include <netinet/ip.h> /* superset of previous */
#include <arpa/inet.h>
#include <poll.h>
#include <unistd.h>
#include <stdlib.h>
#include <pthread.h>
#include <signal.h>
#include "mqtt.h"
#include "main.h"
#include <netdb.h>
#include <stdio.h>
#include <wiringPi.h>
#include <stdlib.h>
#include <string.h>


/*控制繼電器高低電平亮燈*/

#define LEDG 0
#define LEDB 1
#define LEDR 2



//服務器IP
#define SERVER_IP "117.78.5.125"
#define SERVER_PORT 1883 //端口號

//MQTT三元組
#define ClientID "6693872aa559ef6226685350_dev1_0_0_2024071408"
#define Username "6693872aa559ef6226685350_dev1"
#define Password "8ce1b26a6fac2c52402d2911a9a951efe6026f71041037a963bebdd4a099190f"http://密文

//訂閱主題:
#define SET_TOPIC  "$oc/devices/6693872aa559ef6226685350_dev1/sys/messages/down"http://訂閱
//發布主題:
#define POST_TOPIC "$oc/devices/6693872aa559ef6226685350_dev1/sys/properties/report"http://發布


char mqtt_message[1024*1024];//上報數據緩存區
char request_id[100];
char mqtt_cmd_message[100];
char mqtt_cmd_data[100];

int sockfd;
/*獲取平臺下發數據*/
void *pth_work_func(void *arg)
{
     char buff[1024];
     int size=0;
     int i=0;
     while(1)
    {
        size=Client_GetData(buff);
		printf("size=%drn",size);
        if(size<0)break;
        for(i=0;i<size;i++)
        {
            printf("%c ",buff[i]);
        }
		buff[size]='?';
		if(size>5)
		{
			printf("%srn",buff+5);

			if(strstr((char*)&buff[5],"sys/commands/request_id="))
			{
				char *p=NULL;
				p=strstr((char*)&buff[5],"request_id");
				if(p)
				{
					//解析數據
					//$oc/devices/6210e8acde9933029be8facf_dev1/sys/properties/get/request_id=5f359b5c-542f-460e-9f51-85e82150ff4a{"service_id":"gps"}
					strncpy(request_id,p,47);
				}

				//上報數據
				sprintf(mqtt_cmd_message,"{"result_code":0,"response_name":"COMMAND_RESPONSE","paras":{"result":"success"}}");

				sprintf(mqtt_cmd_data,"$oc/devices/6693872aa559ef6226685350_dev1/sys/commands/response/%s",
				request_id);

				MQTT_PublishData(mqtt_cmd_data,mqtt_cmd_message,0);

				printf("應答-發布主題:%srn",mqtt_cmd_data);
				printf("應答-發布數據:%srn",mqtt_cmd_message);
			}
			if(strstr((char*)&buff[5],""LED_SW":1"))
			{
				//全部關閉
				digitalWrite(LEDG,LOW);
				digitalWrite(LEDB,LOW);
				digitalWrite(LEDR,LOW);
				//亮藍色
				digitalWrite(LEDG,HIGH);
			}
			if(strstr((char*)&buff[5],""LED_SW":2"))
			{
				//全部關閉
				digitalWrite(LEDG,LOW);
				digitalWrite(LEDB,LOW);
				digitalWrite(LEDR,LOW);
				//亮綠色
				digitalWrite(LEDB,HIGH);
			}
			if(strstr((char*)&buff[5],""LED_SW":3"))
			{
				//全部關閉
				digitalWrite(LEDG,LOW);
				digitalWrite(LEDB,LOW);
				digitalWrite(LEDR,LOW);
				//亮紅色
				digitalWrite(LEDR,HIGH);
			}
			if(strstr((char*)&buff[5],""LED_SW":0"))
			{
				//全部關閉
				digitalWrite(LEDG,LOW);
				digitalWrite(LEDB,LOW);
				digitalWrite(LEDR,LOW);

			}
		}
        printf("rn");
    }
}


/*信號處理函數*/
 void signal_func(int sig)
{
	//printf("捕獲的信號:%dn",sig);
	if(sig==SIGALRM)
	{
        MQTT_SentHeart();//心跳包
		alarm(5);
	}
}



typedef unsigned char uint8;
typedef unsigned int  uint16;
typedef unsigned long uint32;

#define HIGH_TIME 32

int pinNumber = 5;
uint32 databuf;

uint8 readSensorData(void)
{
    uint8 crc;
    uint8 i;

    pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 0); // output a high level
    delay(25);
    digitalWrite(pinNumber, 1); // output a low level
    pinMode(pinNumber, INPUT); // set mode to input
    pullUpDnControl(pinNumber, PUD_UP);

    delayMicroseconds(27);
    if (digitalRead(pinNumber) == 0) //SENSOR ANS
    {
        while (!digitalRead(pinNumber))
            ; //wait to high

        for (i = 0; i < 32; i++)
        {
            while (digitalRead(pinNumber))
                ; //data clock start
            while (!digitalRead(pinNumber))
                ; //data start
            delayMicroseconds(HIGH_TIME);
            databuf *= 2;
            if (digitalRead(pinNumber) == 1) //1
            {
                databuf++;
            }
        }

        for (i = 0; i < 8; i++)
        {
            while (digitalRead(pinNumber))
                ; //data clock start
            while (!digitalRead(pinNumber))
                ; //data start
            delayMicroseconds(HIGH_TIME);
            crc *= 2;
            if (digitalRead(pinNumber) == 1) //1
            {
                crc++;
            }
        }
        return 1;
    }
    else
    {
        return 0;
    }
}



unsigned int DHT11_T;// 	環境溫度
unsigned int DHT11_H;//	環境濕度


int main()
{

	wiringPiSetup();  //置引腳編號方式為wiringPi編碼
	pinMode(LEDG,OUTPUT);
	pinMode(LEDB,OUTPUT);
	pinMode(LEDR,OUTPUT);


	//DHT11溫濕度初始化
	pinMode(pinNumber, OUTPUT); // set mode to output
    digitalWrite(pinNumber, 1); // output a high level

    int stat;
    sockfd=socket(AF_INET,SOCK_STREAM,0);
    if(sockfd==-1)
    {
        printf("網絡套接字打開失敗n");
        return 0;
    }
    signal(SIGPIPE,SIG_IGN);/*忽略SIGPIPE信號*/
    signal(SIGALRM,signal_func);/*鬧鐘信號*/


    /*連接服務器*/
     struct sockaddr_in addr;
     addr.sin_family=AF_INET;//IPV4
     addr.sin_port=htons(SERVER_PORT);/*端口號*/
     addr.sin_addr.s_addr=inet_addr(SERVER_IP);//inet_addr(ip);//服務器IP
     if(connect(sockfd, (struct sockaddr *)&addr,sizeof(struct sockaddr_in))==0)
     {
        printf("server connect okn");

		MQTT_Init();

         while(1)
         {

            /*登錄服務器*/
            if(MQTT_Connect(ClientID,Username,Password)==0)
            {
                break;
            }
            sleep(1);
            printf("server connect ....n");
         }
        printf("MQTT_Connect OKrn");
        //訂閱物聯網平臺數據
        stat=MQTT_SubscribeTopic(SET_TOPIC,1,1);
        if(stat)
        {
            close(sockfd);
            printf("MQTT_SubscribeTopic ERRORrn");
            exit(0);
        }
		printf("MQTT_SubscribeTopic okrn");
        /*創建線程*/
        pthread_t id;
        pthread_create(&id, NULL,pth_work_func,NULL);
        pthread_detach(id);//設置分離屬性


	   //發送心跳包
	   // alarm(5);//鬧鐘函數，時間到達會產生SIGALRM信號

        while(1)
        {
			//讀取DHT11溫濕度數據
			pinMode(pinNumber, OUTPUT); // set mode to output
			digitalWrite(pinNumber, 1); // output a high level
			delay(3000);
			if (readSensorData())
			{
				printf("DHT11 Sensor data read ok!n");
				printf("RH:%d.%dn", (databuf >> 24) & 0xff, (databuf >> 16) & 0xff);
				printf("TMP:%d.%dn", (databuf >> 8) & 0xff, databuf & 0xff);


				//溫度整數部分
				DHT11_H=((databuf >> 24) & 0xff);
				printf("DHT11_T:%drn",DHT11_T);
				//濕度整數部分
				DHT11_T=((databuf >> 8) & 0xff);
				printf("DHT11_H:%drn",DHT11_H);

				databuf = 0;

			}
			else
			{
				printf("Sensor dosent ans!n");
				databuf = 0;
			}



			//組合傳感器狀態數據
			sprintf(mqtt_message,"{"services": [{"service_id": "stm32","properties":{"DHT11_T":%d,"DHT11_H":%d}}]}",DHT11_T,DHT11_H);//溫度

			//上報數據
			MQTT_PublishData(POST_TOPIC,mqtt_message,0);
			printf("MQTT_PublishData....rn");
            sleep(2);
        }
     }
}

（2）這是編譯運行后的效果

（3）在華為云物聯網平臺后臺，可以看到設備已經在線了，同時也實時收到設備端上傳的數據。

（4）下發命令測試。 通過命令下發控制設備端的LED燈。

5.3 項目3：OpenCV+卷積神經網絡實現人臉識別

本項目通過OpenCV加載訓練好的SSD模型，實現人臉檢測，能夠在圖像中找到并標記出人臉的位置和置信度。

通過本項目，可以驗證整個系統的算法運行速度。為后續的項目開發做參考。

（1）安裝python (燒寫的系統本身自帶了完整的Python環境，可以不需要安裝，如果沒有才需要安裝)

sudo apt update
sudo apt install python3

（2）編寫代碼加載模型識別人臉

import cv2
import numpy as np
import time

prototxt_path = "./deploy.prototxt.txt"
model_path = "./res10_300x300_ssd_iter_140000_fp16.caffemodel"
image_path = "6.jpg"

# 加載模型
model = cv2.dnn.readNetFromCaffe(prototxt_path, model_path)

# 讀取圖像
image = cv2.imread(image_path)
h, w = image.shape[:2]

# 準備模型輸入的 blob
blob = cv2.dnn.blobFromImage(cv2.resize(image, (300, 300)), 1.0, (300, 300), (104.0, 177.0, 123.0), swapRB=False)

# 設置 blob 作為模型的輸入
model.setInput(blob)

# 進行推斷并獲取輸出
start_time = time.time()
output = model.forward()
end_time = time.time()

# 遍歷檢測結果
font_scale = 1.0
for i in range(output.shape[2]):
    confidence = output[0, 0, i, 2]

    # 通過置信度閾值過濾弱檢測結果
    if confidence > 0.5:
        box = output[0, 0, i, 3:7] * np.array([w, h, w, h])
        (start_x, start_y, end_x, end_y) = box.astype("int")

        # 繪制邊界框和置信度
        cv2.rectangle(image, (start_x, start_y), (end_x, end_y), (255, 0, 0), 2)
        text = f"{confidence * 100:.2f}%"
        cv2.putText(image, text, (start_x, start_y - 10), cv2.FONT_HERSHEY_SIMPLEX, font_scale, (255, 0, 0), 2)

# 顯示和保存帶有檢測結果的圖像
cv2.imwrite("beauty_detected.jpg", image)

# 輸出識別耗時
print(f"識別耗時：{end_time - start_time:.3f} 秒")

（3）運行效果

（4）將圖片下載下來打開

5.4 項目4：OpenCV+YOLOv3實現目標檢測

本項目通過OpenCV加載YOLOV3官方的模型，實現目標。

通過本項目，可以驗證整個系統的算法運行速度。為后續的項目開發做參考。

實現代碼：

#include <opencv2/opencv.hpp>
#include <opencv2/dnn.hpp>

#include <fstream>
#include <iostream>
#include <algorithm>
#include <cstdlib>

using namespace std;
using namespace cv;
using namespace cv::dnn;
void image_detection();


String yolo_cfg = "./yolov3.cfg";
String yolo_model = "./yolov3.weights";

int main(int argc, char** argv)
{
	image_detection();
}

void image_detection() {
	//加載網絡模型
	Net net = readNetFromDarknet(yolo_cfg, yolo_model);

	//net.setPreferableBackend(DNN_BACKEND_INFERENCE_ENGINE);
	net.setPreferableTarget(DNN_TARGET_CPU);
	std::vector<String> outNames = net.getUnconnectedOutLayersNames();
	for (int i = 0; i < outNames.size(); i++) {
		printf("output layer name : %sn", outNames[i].c_str());
	}

	vector<string> classNamesVec;
	ifstream classNamesFile("./coco.names");
	if (classNamesFile.is_open())
	{
		string className = "";
		while (std::getline(classNamesFile, className))
			classNamesVec.push_back(className);
	}

	// 加載圖像
	Mat frame = imread("6.jpg");
	Mat inputBlob = blobFromImage(frame, 1 / 255.F, Size(416, 416), Scalar(), true, false);
	net.setInput(inputBlob);

	// 檢測
	std::vector<Mat> outs;
	net.forward(outs, outNames);
	vector<double> layersTimings;
	double freq = getTickFrequency() / 1000;
	double time = net.getPerfProfile(layersTimings) / freq;
	ostringstream ss;
	ss << "detection time: " << time << " ms";
	putText(frame, ss.str(), Point(20, 20), 0, 0.5, Scalar(0, 0, 255));
	vector<Rect> boxes;
	vector<int> classIds;
	vector<float> confidences;
	for (size_t i = 0; i < outs.size(); ++i)
	{
		// Network produces output blob with a shape NxC where N is a number of
		// detected objects and C is a number of classes + 4 where the first 4
		// numbers are [center_x, center_y, width, height]
		float* data = (float*)outs[i].data;
		for (int j = 0; j < outs[i].rows; ++j, data += outs[i].cols)
		{
			Mat scores = outs[i].row(j).colRange(5, outs[i].cols);
			Point classIdPoint;
			double confidence;
			minMaxLoc(scores, 0, &confidence, 0, &classIdPoint);
			if (confidence > 0.5)
			{
				int centerX = (int)(data[0] * frame.cols);
				int centerY = (int)(data[1] * frame.rows);
				int width = (int)(data[2] * frame.cols);
				int height = (int)(data[3] * frame.rows);
				int left = centerX - width / 2;
				int top = centerY - height / 2;

				classIds.push_back(classIdPoint.x);
				confidences.push_back((float)confidence);
				boxes.push_back(Rect(left, top, width, height));
			}
		}
	}

	vector<int> indices;
	NMSBoxes(boxes, confidences, 0.5, 0.2, indices);
	for (size_t i = 0; i < indices.size(); ++i)
	{
		int idx = indices[i];
		Rect box = boxes[idx];
		String className = classNamesVec[classIds[idx]];
		putText(frame, className.c_str(), box.tl(), FONT_HERSHEY_SIMPLEX, 1.0, Scalar(255, 0, 0), 2, 8);
		rectangle(frame, box, Scalar(0, 0, 255), 2, 8, 0);
	}

     # 保存結果圖片
    cv2.imwrite('detections.jpg', frame)
	waitKey(0);
	return;
}

將識別的圖片結果拷貝下來，查看效果。

五、測溫項目開發

5.1 外設模塊選型

需要用到的傳感器如下：

（1）LU90614非接觸式紅外測溫模塊（串口協議），用于測量體溫。

（2）DHT11溫濕度傳感器，用于測量環境的溫濕度。

（3）USB攝像頭，用于捕獲圖像，檢測人臉。

（4）一塊香橙派 AIpro主控板。

（5）一個三色LED燈，用于顯示檢測的體溫狀態。 紅、綠、藍 三種顏色。

5.2 整體的項目代碼

整體項目是采用Qt開發的，因為需要通過顯示屏展示界面，在界面上顯示人臉的識別效果，溫度測量效果等信息。

【1】技術實現方式說明

（1）這里面的LU90614非接觸式紅外測溫模塊 采用USB-TTL模塊接入系統的。在/dev目錄下的節點是ttyUSB0。沒有使用開發板本身的IO口。

（2）本項目是先在Windows下開發完成后，再上傳到香橙派 AIpro開發板運行，在香橙派 AIpro里安裝了Qt的開發環境。

（3）體溫傳感器的串口數據讀取，沒有采用Qt本身的串口接口，而是采用了標準Linux下的方式讀取串口數據。

（4）攝像頭的采集沒有采用Qt的內置接口，而是采用了Linux下V4L2框架完成的圖像采集。

（5）MQTT協議沒有采用第三方庫，是自己基于Linux下的socket，從0開始編寫的。

（6）顯示屏采用HDMI接口的7寸顯示屏。作為整個項目的界面終端。

【2】攝像頭圖像采集代碼

下面是采集USB實時畫面的代碼。

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <linux/videodev2.h>

#define WIDTH 640
#define HEIGHT 480

struct buffer {
    void *start;
    size_t length;
};

int pthread_run()
{
    int fd;
    struct v4l2_format fmt;
    struct v4l2_requestbuffers req;
    struct v4l2_buffer buf;
    enum v4l2_buf_type type;
    struct buffer *buffers;
    unsigned char *rgb888_buffer;

    // 打開攝像頭設備
    fd = open("/dev/video0", O_RDWR);
    if (fd == -1) {
        perror("打開/dev/video0失敗");
        return 1;
    }

    // 設置格式
    memset(&fmt, 0, sizeof(fmt));
    fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    fmt.fmt.pix.width = WIDTH;
    fmt.fmt.pix.height = HEIGHT;
    fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV; // 使用YUYV格式，常見于USB攝像頭
    fmt.fmt.pix.field = V4L2_FIELD_NONE;
    if (ioctl(fd, VIDIOC_S_FMT, &fmt) == -1) {
        perror("設置格式失敗");
        close(fd);
        return 1;
    }

    // 請求緩沖區
    memset(&req, 0, sizeof(req));
    req.count = 1; // 緩沖區數量
    req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    req.memory = V4L2_MEMORY_MMAP;
    if (ioctl(fd, VIDIOC_REQBUFS, &req) == -1) {
        perror("請求緩沖區失敗");
        close(fd);
        return 1;
    }

    // 分配并映射緩沖區
    buffers = calloc(req.count, sizeof(*buffers));
    if (!buffers) {
        perror("分配緩沖區內存失敗");
        close(fd);
        return 1;
    }

    // 查詢緩沖區
    buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    buf.memory = V4L2_MEMORY_MMAP;
    buf.index = 0;
    if (ioctl(fd, VIDIOC_QUERYBUF, &buf) == -1) {
        perror("查詢緩沖區失敗");
        close(fd);
        return 1;
    }

    // 內存映射
    buffers[0].length = buf.length;
    buffers[0].start = mmap(NULL, buf.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd, buf.m.offset);
    if (buffers[0].start == MAP_FAILED) {
        perror("內存映射失敗");
        close(fd);
        return 1;
    }

    // 開始流式傳輸
    type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    if (ioctl(fd, VIDIOC_STREAMON, &type) == -1) {
        perror("開始流式傳輸失敗");
        close(fd);
        return 1;
    }

    // 捕獲循環（示例：捕獲一幀）
    while (1) {
        // 入隊緩沖區
        if (ioctl(fd, VIDIOC_QBUF, &buf) == -1) {
            perror("入隊緩沖區失敗");
            close(fd);
            return 1;
        }

        // 出隊緩沖區
        if (ioctl(fd, VIDIOC_DQBUF, &buf) == -1) {
            perror("出隊緩沖區失敗");
            close(fd);
            return 1;
        }

        // 處理幀（轉換為RGB888格式）
        // 示例：將YUYV轉換為RGB888
        rgb888_buffer = (unsigned char *)malloc(WIDTH * HEIGHT * 3);
        for (int i = 0, j = 0; i < WIDTH * HEIGHT * 2; i += 4, j += 6) {
            // YUYV到RGB888的簡化轉換（實際應用中可能需要更復雜的算法）
            unsigned char Y0 = ((unsigned char *)buffers[0].start)[i + 0];
            unsigned char U = ((unsigned char *)buffers[0].start)[i + 1];
            unsigned char Y1 = ((unsigned char *)buffers[0].start)[i + 2];
            unsigned char V = ((unsigned char *)buffers[0].start)[i + 3];

            rgb888_buffer[j + 0] = Y0 + 1.402 * (V - 128); // 紅色分量
            rgb888_buffer[j + 1] = Y0 - 0.344 * (U - 128) - 0.714 * (V - 128); // 綠色分量
            rgb888_buffer[j + 2] = Y0 + 1.772 * (U - 128); // 藍色分量

            rgb888_buffer[j + 3] = Y1 + 1.402 * (V - 128); // 紅色分量
            rgb888_buffer[j + 4] = Y1 - 0.344 * (U - 128) - 0.714 * (V - 128); // 綠色分量
            rgb888_buffer[j + 5] = Y1 + 1.772 * (U - 128); // 藍色分量
        }

        // 使用rgb888_buffer進行進一步處理（如保存到文件、顯示）
        // 示例：保存到文件
        FILE *fp = fopen("frame.rgb", "wb");
        if (fp) {
            fwrite(rgb888_buffer, 1, WIDTH * HEIGHT * 3, fp);
            fclose(fp);
        }

        free(rgb888_buffer);
        break; // 示例中僅處理一幀，所以退出循環
    }

    // 停止流式傳輸
    type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    if (ioctl(fd, VIDIOC_STREAMOFF, &type) == -1) {
        perror("停止流式傳輸失敗");
        close(fd);
        return 1;
    }

    // 解除內存映射
    munmap(buffers[0].start, buf.length);

    // 清理和關閉
    free(buffers);
    close(fd);

    return 0;
}

【3】體溫數據采集（串口）

下面是采集體溫傳感器的代碼。

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <sys/select.h>
#include <poll.h>

#define SERIAL_DEVICE "/dev/ttyUSB0"
#define BAUDRATE B9600

int temp_read_pthread() {
    int fd;
    char *sendbuf = "xFAxC5xBF"; // 發送體溫模式指令
    char recvbuf[8];
    struct termios options;
    struct pollfd pfd;
    int timeout = 1000; // 超時時間，單位毫秒

    // 打開串口設備文件
    if ((fd = open(SERIAL_DEVICE, O_RDWR | O_NOCTTY | O_NONBLOCK)) == -1) {
        perror("open serial port failed");
        exit(1);
    }

    // 設置串口參數
    tcgetattr(fd, &options);
    cfmakeraw(&options);
    options.c_cflag |= (CLOCAL | CREAD);
    options.c_cflag &= ~CSIZE;
    options.c_cflag |= CS8;
    options.c_cflag &= ~PARENB;
    options.c_cflag &= ~CSTOPB;
    options.c_iflag &= ~(IXON | IXOFF | IXANY);
    options.c_oflag &= ~OPOST;
    cfsetispeed(&options, BAUDRATE);
    cfsetospeed(&options, BAUDRATE);
    tcsetattr(fd, TCSANOW, &options);

    // 初始化poll結構體
    pfd.fd = fd;
    pfd.events = POLLIN;

    // 發送命令
    write(fd, sendbuf, 3);

    while (1) {
        // 使用poll等待數據
        if (poll(&pfd, 1, timeout) > 0) {
            int nread = read(fd, recvbuf, sizeof(recvbuf));
            if (nread > 0) {
                printf("Received data: ");
                for (int i = 0; i < nread; i++) {
                    printf("%02x ", recvbuf[i]);
                }
                printf("n");
            } else {
                printf("Read error: %sn", strerror(errno));
            }
        } else {
            printf("No data received in %d msn", timeout);
        }
    }

    close(fd);
    return 0;
}

【4】人臉識別圖像處理

下面是完成人臉識別處理的代碼。

#include "image_handle.h"
#pragma execution_character_set("utf-8")

//關閉線程
void ImageHandle::close()
{
    run_flag=0;
    this->quit();
    this->wait();
}



//線程執行函數
void ImageHandle::run()
{
    QImage use_image;

    while(run_flag)
    {
        //如果沒有圖像可以處理
        if(start_run==0)
        {
            //休眠100毫秒
            msleep(100);
            continue;
        }
        //表示已經處理過
        start_run=0;

        //表示開始處理圖像
        Handle_flag=1;

        //調用圖像處理算法 對 image  的圖像進行處理
        //1. 人臉識別
        opencv_face(m_image);

        //處理完畢之后
        //將圖像傳出去給UI界面顯示
        emit HandleSend(m_image);

        //處理完畢
        Handle_flag=0;
    }
}



//傳入待處理的圖片數據
void ImageHandle::SetImage(QImage &image)
{
    if(Handle_flag==0)
    {
        start_run=1; //表示有圖像可以處理了
        //保存待處理的原圖像
        m_image=image;
    }
}



void printMatInfo(const cv::Mat& mat)
{
    QTextStream out(stdout);
    out << "Type: " << mat.type() << endl;
    out << "Channels: " << mat.channels() << endl;
    out << "Size: " << mat.size().width << "x" << mat.size().height << endl;
    out << "Depth: " << mat.depth() << endl;
    out << "Element Size: " << mat.elemSize() << " bytes" << endl;
    out << "Total Size: " << mat.total() * mat.elemSize() << " bytes" << endl;
}


bool saveMatToFile(const cv::Mat& mat, const std::string& filename)
{
    // 將cv::Mat保存為圖像文件
    bool success = cv::imwrite(filename, mat);

    if (!success) {
        // 保存失敗時輸出錯誤信息
        std::cerr << "Failed to save image: " << filename << std::endl;
    }

    return success;
}


// 繪制馬賽克
void drawMosaic(Mat& image, Rect roi) {
    // 將人臉區域縮小為一定比例，以增加馬賽克效果
    Rect smallRoi = roi;
    smallRoi.x += smallRoi.width * 0.1;
    smallRoi.y += smallRoi.height * 0.1;
    smallRoi.width -= smallRoi.width * 0.2;
    smallRoi.height -= smallRoi.height * 0.2;

    // 對縮小后的人臉區域進行馬賽克處理
    Mat mosaic = image(smallRoi);
    //可以調整數字，調整馬賽克的像素大小
    resize(mosaic, mosaic, Size(smallRoi.width / 20, smallRoi.height / 20), INTER_NEAREST);
    resize(mosaic, image(smallRoi), smallRoi.size(), 0, 0, INTER_NEAREST);
}

#include "widget.h"

//人臉檢測代碼
void ImageHandle::opencv_face(QImage qImage)
{
    QTime time;
    time.start();

    //（1）包含必要的頭文件和命名空間：

    //（2）加載人臉檢測模型
    std::string cnn_file_path= OpenCV_CNN_MODEL_FILE_PATH;  //CNN模型文件路徑
    std::string prototxt_path = cnn_file_path+"/deploy.prototxt.txt";
    std::string model_path = cnn_file_path+"/res10_300x300_ssd_iter_140000_fp16.caffemodel";
    cv::dnn::Net model = cv::dnn::readNetFromCaffe(prototxt_path, model_path);

    //（3）加載圖片：
    //Mat frame = imread("D:1.png");  // 替換為你的圖片路徑

    Mat frame = QImage_to_cvMat(qImage);
    if (frame.empty())
    {
        ss_log_text("待識別的圖片加載失敗...n");
        // 處理圖片加載失敗的情況
        return;
    }

    int h = frame.rows;
    int w = frame.cols;
    cv::Mat blob = cv::dnn::blobFromImage(frame, 1.0, cv::Size(300, 300), cv::Scalar(104.0, 177.0, 123.0));


    //（4）進行人臉檢測：
    model.setInput(blob);
    cv::Mat output = model.forward();
    cv::Mat detectionMat(output.size[2], output.size[3], CV_32F, output.ptr<float>());

    //（5）給每個檢測到的人臉繪制馬賽克：

    int face_number=0;

    for (int i = 0; i < detectionMat.rows; ++i) {
        float confidence = detectionMat.at<float>(i, 2);
        if (confidence > 0.5) {

            //記錄人臉數量
            face_number++;

            int start_x = static_cast<int>(detectionMat.at<float>(i, 3) * w);
            int start_y = static_cast<int>(detectionMat.at<float>(i, 4) * h);
            int end_x = static_cast<int>(detectionMat.at<float>(i, 5) * w);
            int end_y = static_cast<int>(detectionMat.at<float>(i, 6) * h);

            // 馬賽克處理
            cv::Rect roi(start_x, start_y, end_x - start_x, end_y - start_y);
            cv::Mat face_roi = frame(roi);
            cv::resize(face_roi, face_roi, cv::Size(), 0.05, 0.05, cv::INTER_LINEAR);
            cv::resize(face_roi, frame(roi), roi.size(), 0, 0, cv::INTER_NEAREST);

            // 繪制邊框和文字
            cv::rectangle(frame, cv::Point(start_x, start_y), cv::Point(end_x, end_y), cv::Scalar(255, 0, 0), 2);
            std::ostringstream ss;
            ss << confidence * 100 << "%";
            cv::putText(frame, ss.str(), cv::Point(start_x, start_y - 5), cv::FONT_HERSHEY_SIMPLEX, 1.0, cv::Scalar(255, 0, 0), 2);
        }
    }

    //傳遞出人臉數量
    emit ss_face_number(face_number);

    // 在圖像上顯示識別消耗的時間
    std::ostringstream time_ss;
    time_ss << "Time: " << time.elapsed() << " ms";
    cv::putText(frame, time_ss.str(), cv::Point(10, 30), cv::FONT_HERSHEY_SIMPLEX, 1.0, cv::Scalar(255, 0, 0), 2);


    //轉為QImage
    QImage out_image=Mat_to_QImage(frame);

    ss_log_text(tr("耗時:%1 msn").arg(time.elapsed()));

    //qDebug()<<"子線程:"<<QThread::currentThread();

    //保存結果
    m_image=out_image.copy();
}

QImage convertToRGB888(const QImage& image)
{
    if (image.format() == QImage::Format_RGB888) {
        return image;  // Already in RGB888 format
    }

    QImage convertedImage = image.convertToFormat(QImage::Format_RGB888);
    return convertedImage;
}


//可以用。 OpenCV4.0已測試。
//
Mat ImageHandle::QImage_to_cvMat(QImage image)
{
    cv::Mat mat;
        //qDebug() << image.format();
        switch(image.format())
        {
        case QImage::Format_ARGB32:
        case QImage::Format_RGB32:
        case QImage::Format_ARGB32_Premultiplied:
            mat = cv::Mat(image.height(), image.width(), CV_8UC4, (void*)image.constBits(), image.bytesPerLine());
            break;
        case QImage::Format_RGB888:
            mat = cv::Mat(image.height(), image.width(), CV_8UC3, (void*)image.constBits(), image.bytesPerLine());

            //opencv 3.x以及一下，顏色用 CV_BGR2RGB
            cv::cvtColor(mat, mat, COLOR_BGR2RGB);
            break;
        case QImage::Format_Indexed8:
            mat = cv::Mat(image.height(), image.width(), CV_8UC1, (void*)image.constBits(), image.bytesPerLine());
            break;
        }
        return mat;
}



QImage ImageHandle::Mat_to_QImage(Mat mat)
{
#if 0
    QImage image;

   // 檢查矩陣是否有效
   if (!mat.empty()) {
       // 創建QImage對象，并分配內存
       image = QImage(mat.cols, mat.rows, QImage::Format_ARGB32);

       // 根據Mat的類型和通道數來設置Qt圖像格式
       switch (mat.type()) {
           case CV_8UC4:
               image = QImage(mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_ARGB32);
               break;

           case CV_8UC3:
               image = QImage(mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_RGB888);
               break;

           case CV_8UC1:
               image = QImage(mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_Indexed8);
               break;
       }

       // 對象回收
       if (image.format() != QImage::Format_RGB32) {
           image = image.convertToFormat(QImage::Format_RGB32);
       }
   }
#else
    // Check if the image is valid
    if (mat.empty())
        return QImage();

    // Convert the image color space
    cv::Mat rgbMat;
    cv::cvtColor(mat, rgbMat, cv::COLOR_BGR2RGB);

    // Create the QImage
    QImage image(rgbMat.data, rgbMat.cols, rgbMat.rows, static_cast<int>(rgbMat.step), QImage::Format_RGB888);

#endif
   return image.copy();
}

?

六、總結

本項目利用香橙派 AIpro開發了一個創新的健康監測解決方案，能夠提升醫院、疾病防控中心和發熱門診等關鍵場所的公共衛生管理水平。系統利用香橙派AIpro的強大計算能力，搭載Ubuntu 22.04操作系統，實現了高效的人臉識別與非接觸式體溫測量功能，顯著增強了疾病早期預警和控制的能力。

通過整體項目開發完成后，這塊基于香橙派 AIpro的性能是完全滿足了要求；運行了10幾個小時， 整個板子不發燙，只是啟動的時候風扇有明顯噪聲，正常進入系統之后，風扇的聲音就正常，基本處于靜音狀態。 板子構造小巧，很容易集成，進行項目開發
